适用2008～2012年日产逍客（2.0L  MR20DE）车型
    （一）正时系统部件图（图32）

    （二）拆卸方法
    (1)拆下前车轮（右）。
    (2)拆下前翼子板保护板（右侧）。
    (3)排放发动机机油。
    (4)拆下以下零件：进气歧管、摇臂盖、驱动带。
    (5)用下列步骤设置1号缸压缩行程上止点：

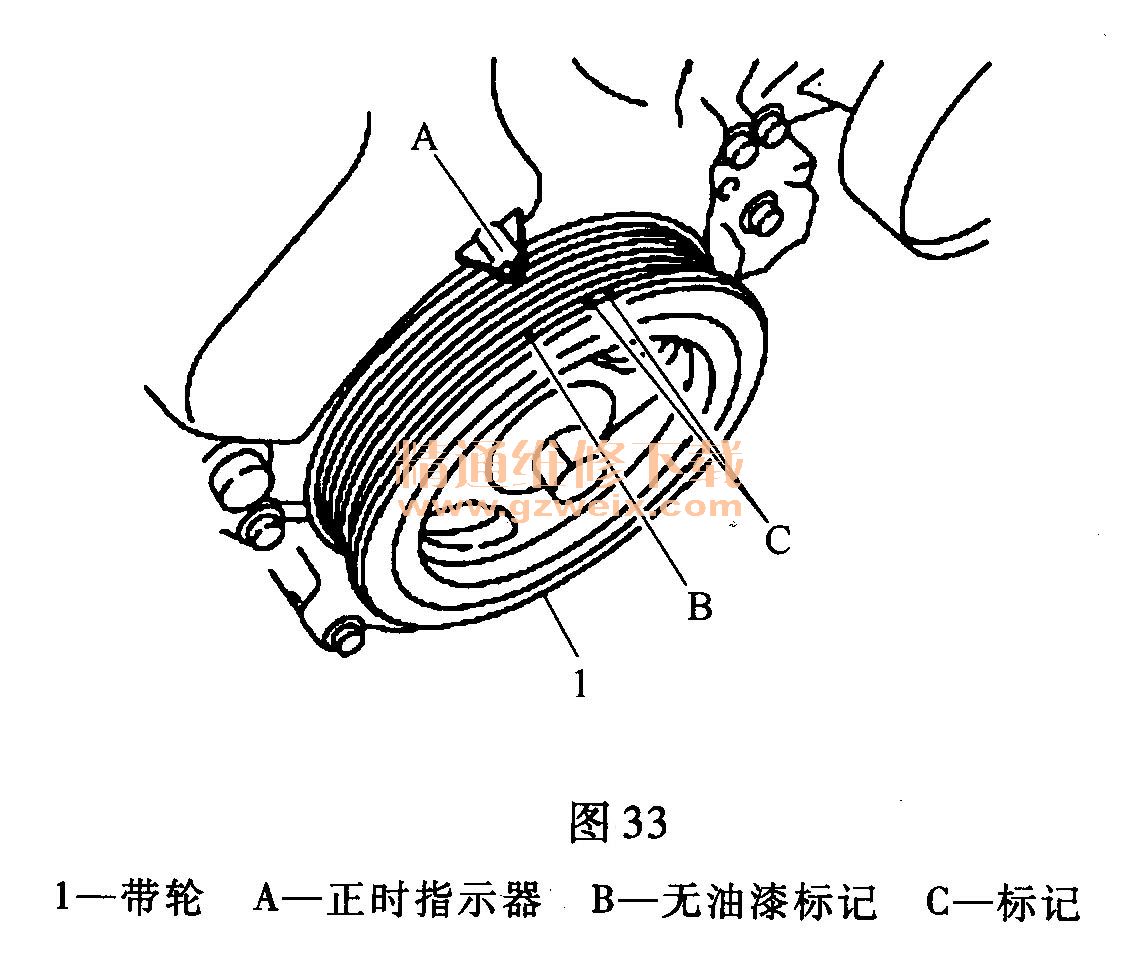

    1)顺时针转动曲轴带轮1，并对齐上止点标记（无油漆标记）B至前盖上的正时指示器A，如图33所示。

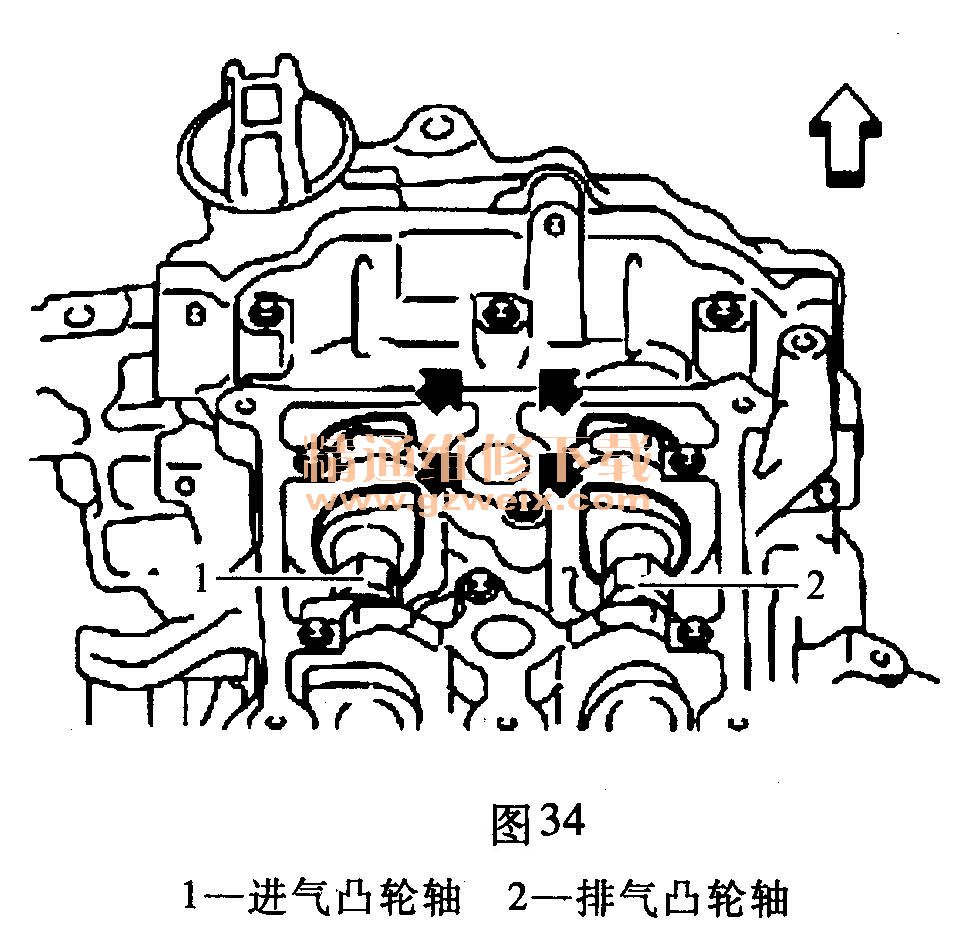

    2)同时，检查1号气缸的凸轮突起位于如图34所示位置（箭头），否则旋转曲轴皮带轮一圈并按图所示对齐。

    (6)按下列步骤拆下曲轴带轮：
    1)如图35所示，用带轮夹具A固定曲轴带轮1，松开曲轴带轮螺栓，并使螺栓座面偏离其原始位置10mm。

    2)在曲轴带轮1的M6螺纹孔内安装带轮拔具A，然后拆下曲轴带轮，如图36所示。

    (7)拆下后力矩连杆。
    (8)用变速器千斤顶支撑发动机底部，然后拆下发动机固定支撑和发动机安装隔垫（右）。
    (9)拆卸油底壳（下）。
    注意：如果曲轴链轮和平衡单元部件没有拆下，则不需要该步骤。
    (10)拆卸进气门正时控制电磁阀。
    (11)拆下驱动带自动张紧器。
    (12)拆下前盖。
    (13)从前盖上拆下前油封。

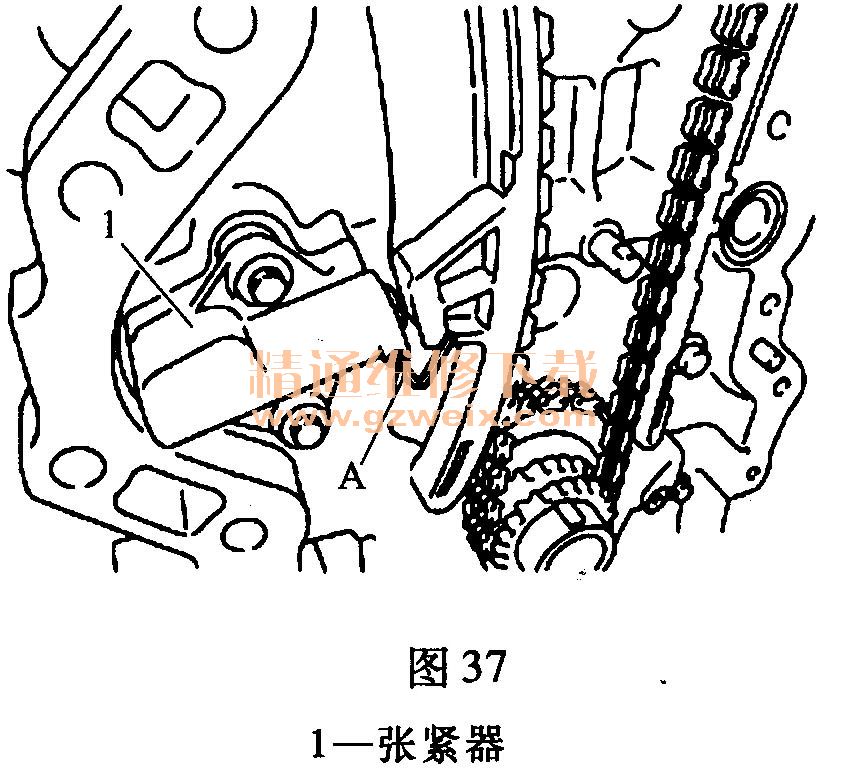

    (14)按照以下步骤拆下正时链条张紧器，如图37所示：


    1)按下正时链条张紧器柱塞。
    2)将限位销A插入主体孔内，然后按下柱塞并将它固定。
    注意：用直径约1. 5mm的硬金属销作为限位销。
    3)拆下正时链条张紧器1。
    (15)拆下松弛侧链条导轨2、张紧侧链条导轨3和正时链条1，如图38所示。

    (16)按下列步骤拆下曲轴链轮和平衡单元驱动部件：

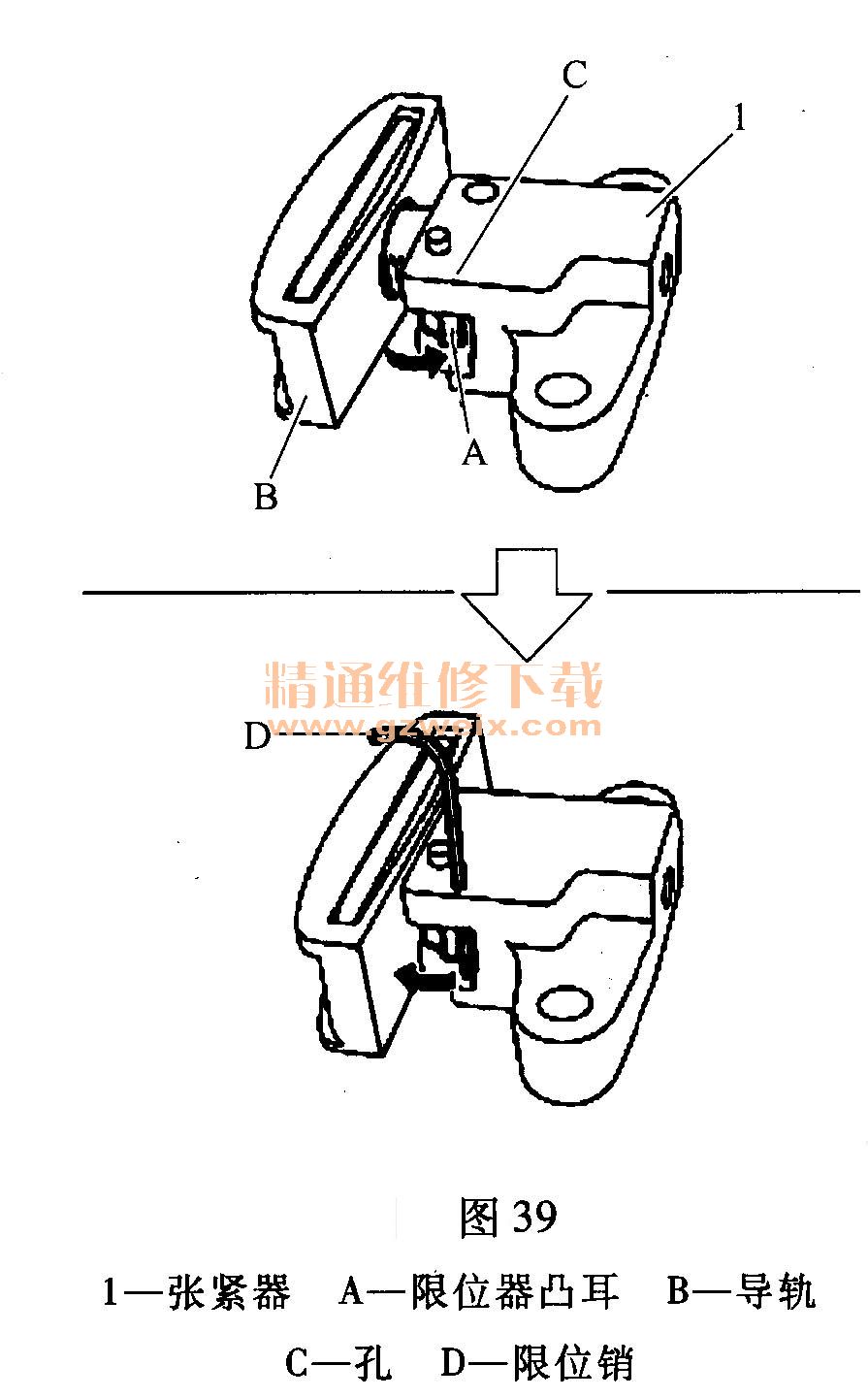

    1)按图39所示方向按下限位器凸耳A，朝平衡单元正时链条张紧器1方向推动正时链条松弛侧链条导轨B。

    2)在张紧器主体孔C内插入限位销D，以固定正时链条松弛侧链条导轨。
    注意：用直径约1. 2mm的硬金属销作为限位销。
    3)拆下平衡单元正时链条张紧器。

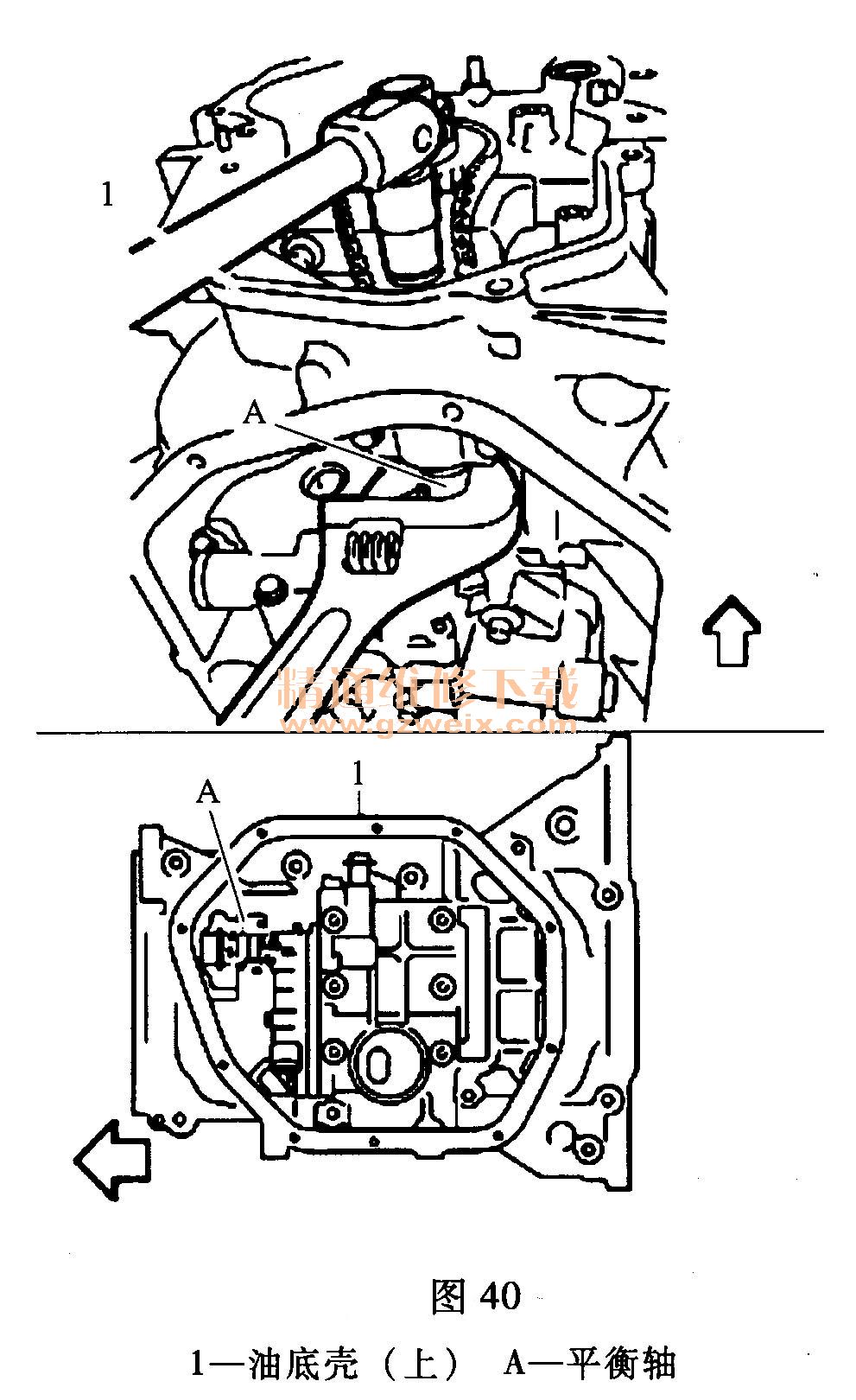

    4)固定住平衡轴的A部分（19mm），然后松开平衡单元链轮螺栓，如图40所示。

    5)整体拆下曲轴链轮、平衡单元链轮和平衡单元正时链条。
    (17)如果需要，从前盖上拆下张紧侧链条导轨（前盖侧）。
