1.正时皮带拆卸
正时皮带拆卸步骤和方法如下。
(1)安装曲轴皮带轮螺栓。
(2)顺时针旋转曲轴并做好正时记号。
(3)拆下张紧轮拉簧。
注意:用力卷曲皮带或使机油或润滑脂沽上皮带,均会损坏皮带或缩短其寿命。
2.张紧轮、张紧轮拉簧的安装

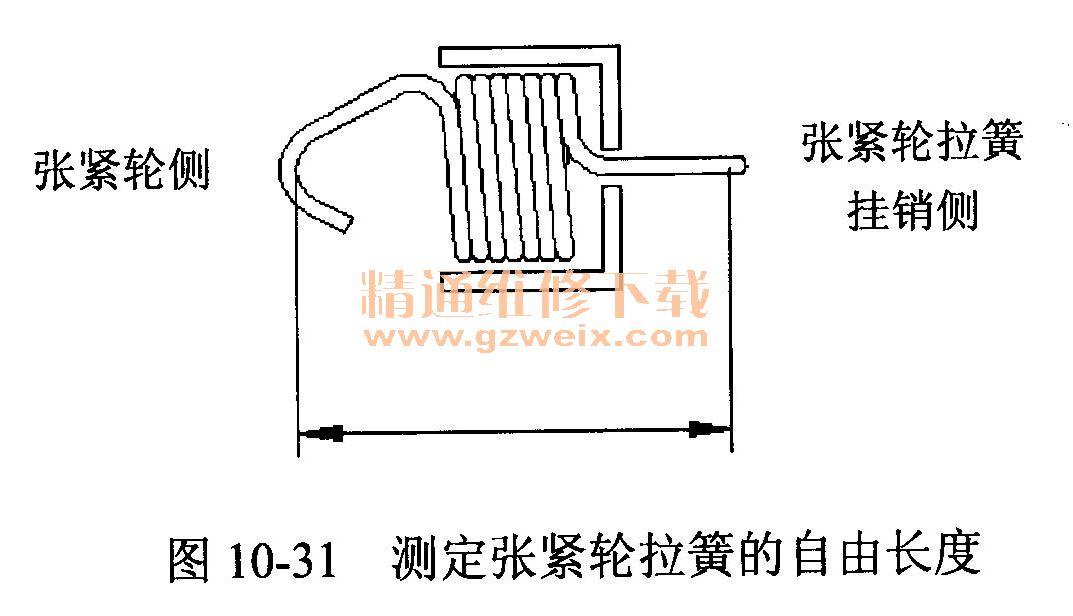

测定张紧轮拉簧的自由长度,如图10-31所示。自由长度应≤36.2 mm,若不在规定范围内,就要更换张紧轮拉簧。
(1)安装张紧轮。
(2)转动张紧轮,如果张紧轮没有阻力或不能旋转,要换张紧轮。
3.正时皮带安装
(1)确定正时皮带轮的标记和凸轮轴带轮的标记对准。
(2)安装正时带,并使之压紧张紧轮。
(3)顺时针旋转正时带轮两周,对准正时标记。
(4)将张紧轮拉簧挂好。用扳手顺时针旋转张紧轮。
(5)顺时针旋转曲轴两次,确认所有正时标记完全对准。如果没有对准,拆卸正时带,从第一步开始重新安装。
(6)拧紧或校核凸轮轴带轮螺栓、导向轮螺栓、张紧轮螺栓力矩,力矩为45-55 N·m。
(7)拧紧或校核凸轮轴带轮螺栓、导向轮螺栓、张紧轮螺栓力矩,力矩为45^55 N·m。
4.水泵皮带轮安装
装上水泵皮带轮,使“F”标记朝外,如图10-32所示。
注意:在安装完驱动皮带(发动机皮带)后拧紧水泵皮带轮螺栓,力矩为9-11N·m。
