起亚远舰(DOHC 2.0 L/2.4 L型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-27 16:02:28

    (三)正时皮带的安装
    1.安装曲轴正时齿轮B,如图13-156所示。

   注意:法兰盘方向不正确时有可能皮带受损应注意。
    2.垫外侧涂一层机油后安装在右侧时,确认平衡轴是否如图13-157所示的方向安装。

    3. 安装右侧平衡轴正时齿轮以后用手拧紧螺栓。

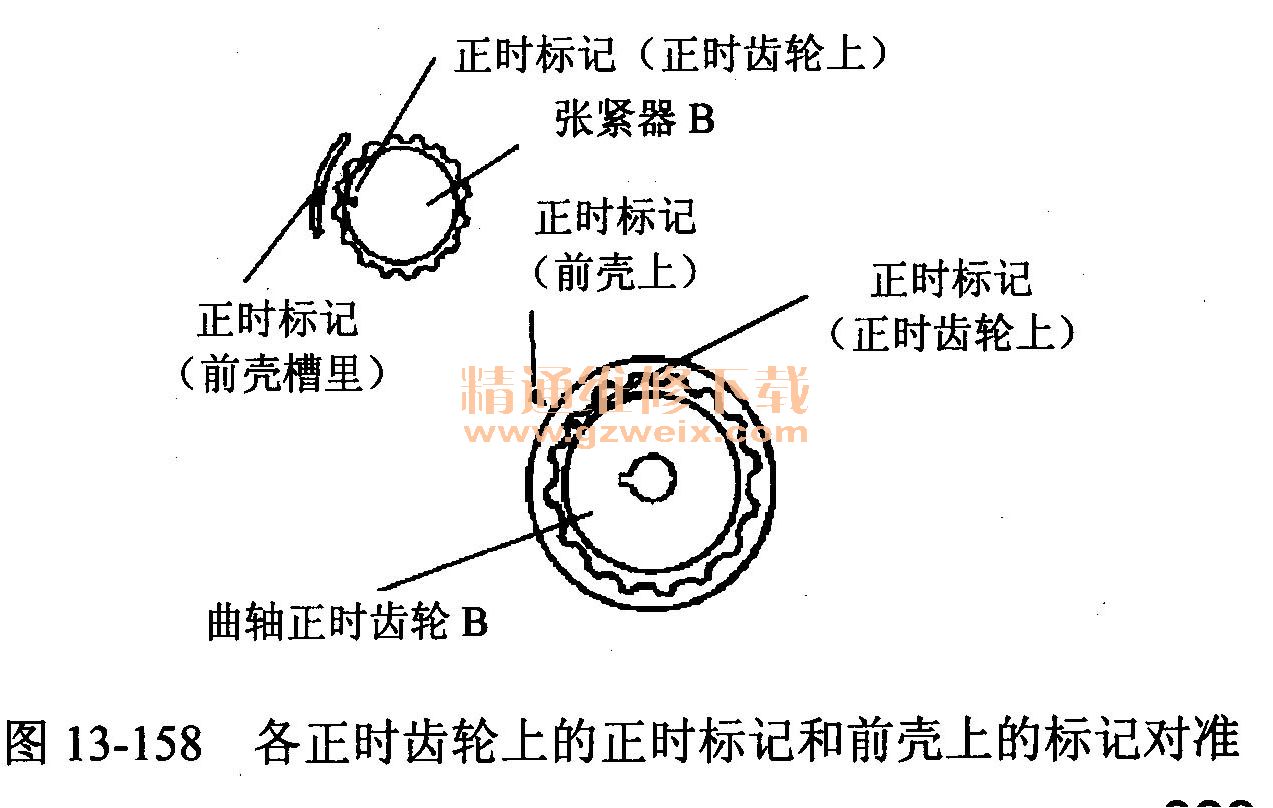

    4. 各正时齿轮上的正时标记和前壳上的标记对准,如图13-158所示。

    5.安装正时皮带后,确定皮带已紧,再将张紧器安装在安装螺栓左侧的皮带轮中心,如图13-159所示。

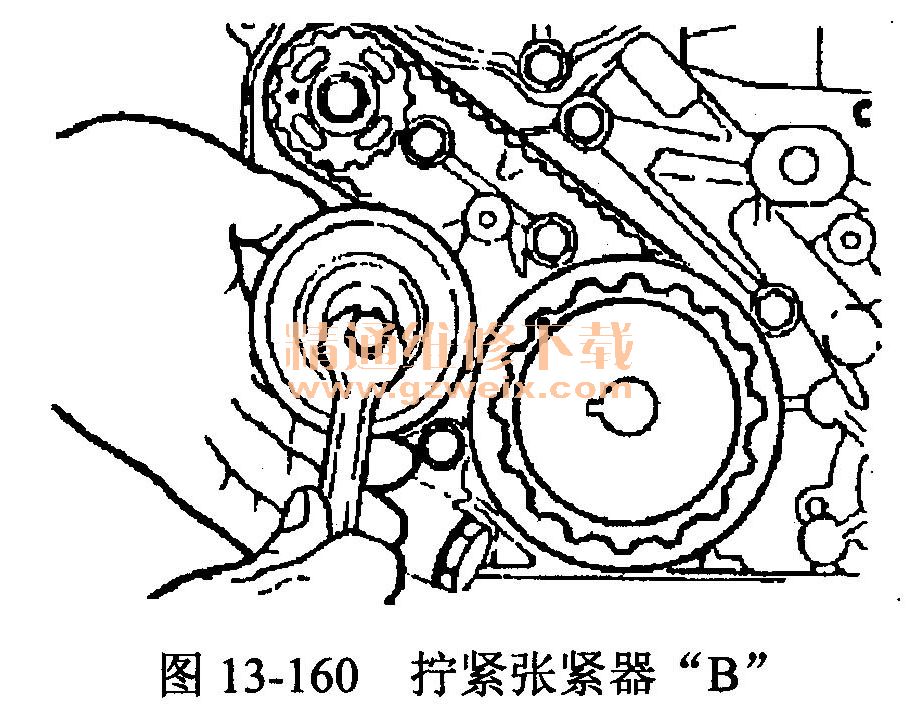

    6.举高张紧器,使张紧器侧皮带绷紧,然后拧紧张紧器固定螺栓,拧紧螺栓时,如轴一起旋转,皮带会过度绷紧,如图13-160所示。所以应注意避免轴一起旋转。

    7,检查正时标记是否一致。
    8.在张力侧皮带中间,用手指向箭头方向掘,检测皮带弯曲度是否在规定值内,如图13-161所示。

    9.如图13-162所示方向,安装法兰盘及曲轴正时齿轮。

    注意:法兰盘方向不正确时,有可能皮带受损,应注意。
    10.安装垫及正时齿轮,按规定力矩拧紧螺栓。
    11.汽缸体左侧塞孔插入螺丝刀固定平衡轴,如图13-163所示。

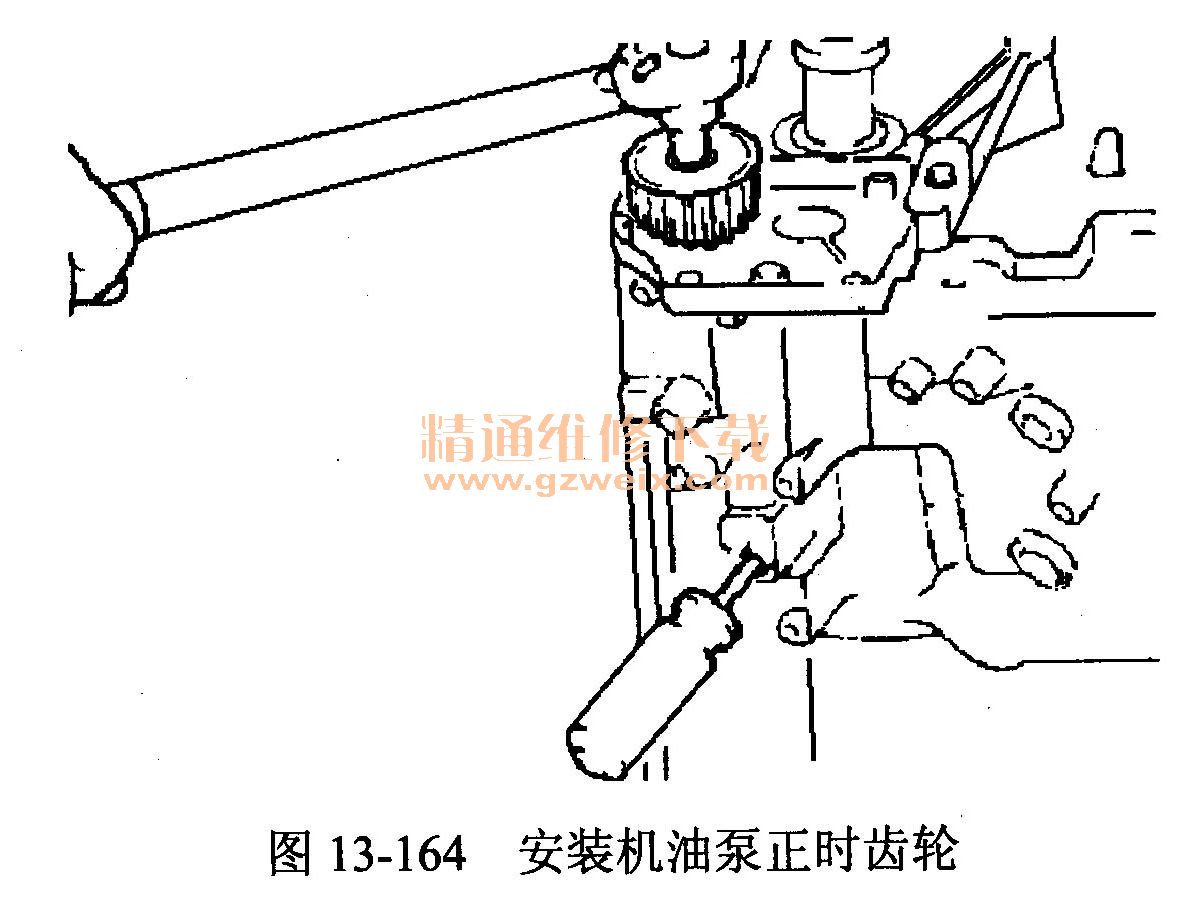

    12.安装机油泵正时齿轮,如图13-164所示,按规定力矩拧紧螺母。

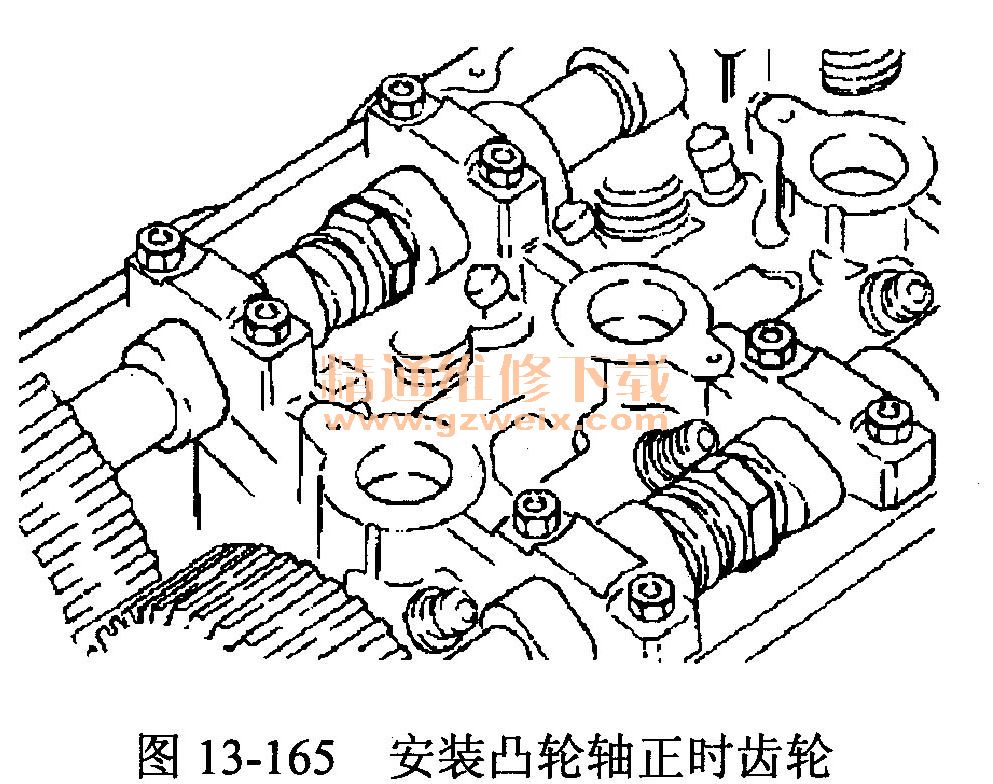

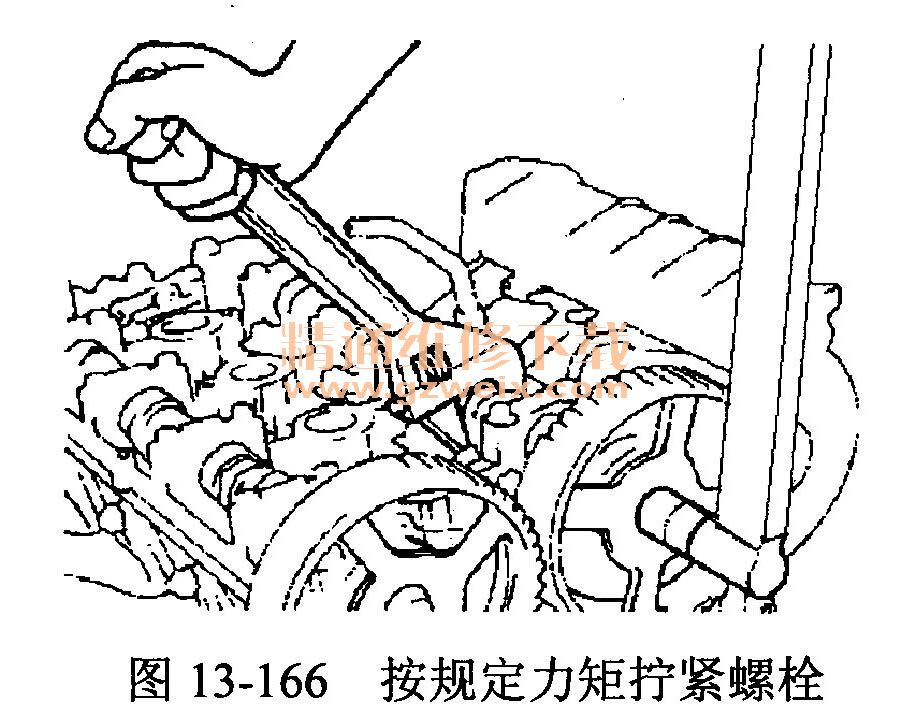

    13.安装凸轮轴正时齿轮,如图13-165所示,按规定力矩拧紧螺栓,如图13-166所示。



    14.安装自动张紧器,如图13-167所示。

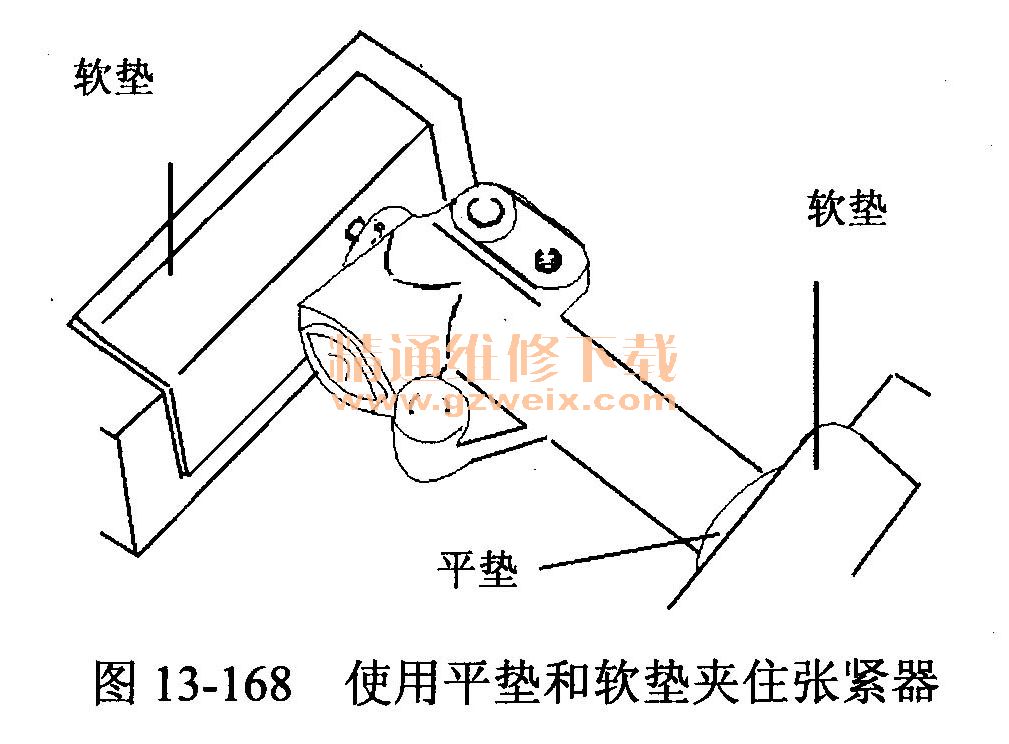

    (1)自动张紧器底部有塞头时,使用平垫和软垫夹住张紧器,如图13-168所示,

    (2)慢慢夹紧虎钳对上缸筒孔和推杆孔。
    (3)在孔内插入定位销。
    15.在张紧臂上安装张紧轮并用规定力矩拧紧螺栓。

    注意:在安装过程中不要拔出定位销。
