起亚远舰(DOHC 2.0 L/2.4 L型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-27 16:02:28

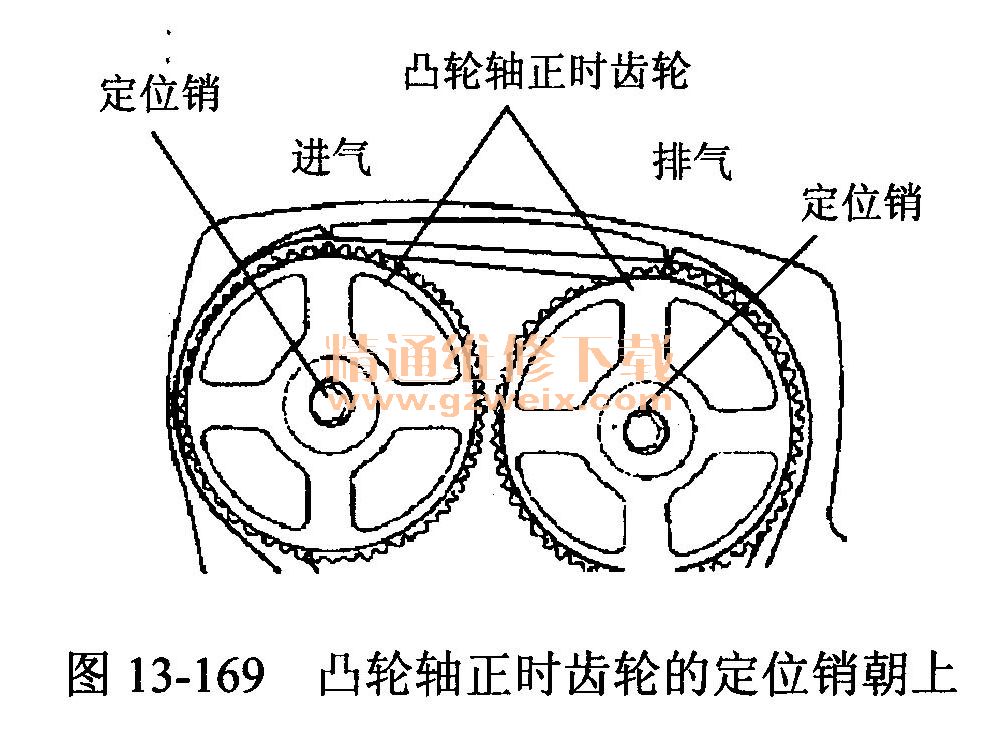

    16.将凸轮轴正时齿轮正时标记对准摇臂盖正时标记。凸轮轴正时齿轮的定位销朝上,如图13-169所示。

    注意:

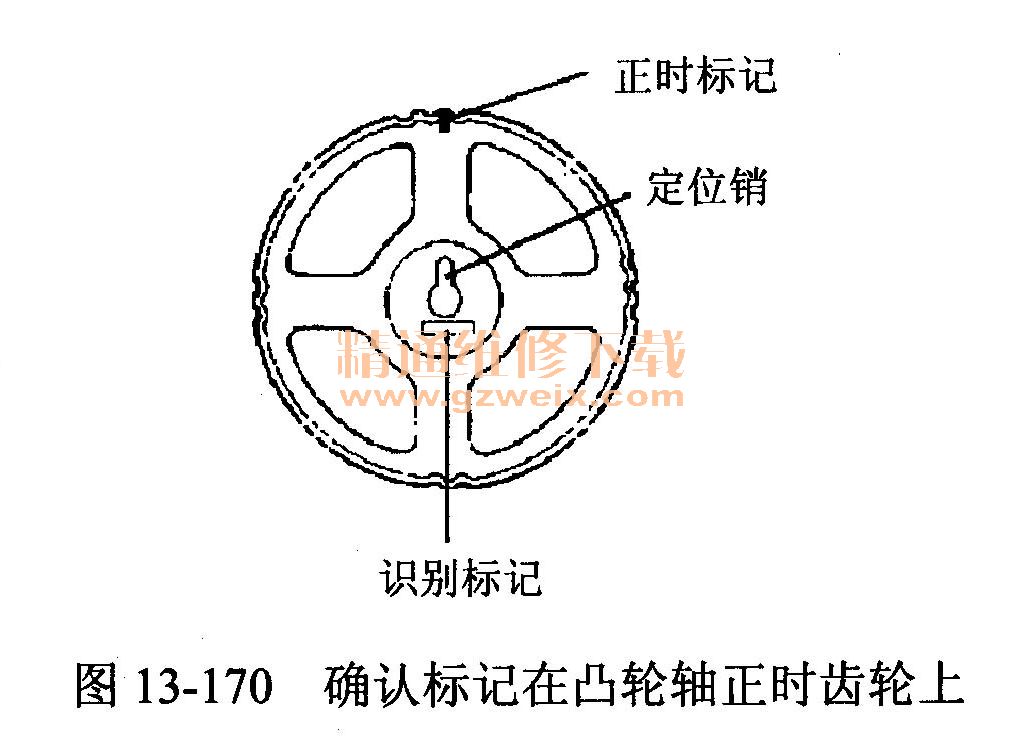

     (1)确认标记在凸轮轴正时齿轮上,如图13-170所示。

     (2)安装正时皮带前凸轮轴正时齿轮和汽缸盖正时标记不一致时,不论哪个方向都不要旋转两个齿数以上。
     (3)非要旋转两个齿数以上时,先把曲轴正时齿轮逆时针方向旋转两个齿数以后旋转凸轮轴正时齿轮。
     17.对准各齿轮正时标记,如图13-171所示。并按下述顺序安装正时皮带;曲轴正时齿轮→油泵正时齿轮→惰轮→排气凸轮轴正时齿轮→进气凸轮轴正时齿轮→张紧轮。

    方法:
    (1)在本步骤里NO. 1活塞在TDC(压缩行程)。
    (2)对准油泵正时齿轮的正时标记时,先拆卸缸体左侧堵头,并插入螺丝刀检查左中心平衡轴是否在正确位置。使用的螺丝刀直径为8 mm,插入60 mm以上。

    (3)检查正时后在缸体左侧安装堵头。

    18.拆卸自动张紧器定位销。
    19.曲轴顺时针方向旋转两周并等待5分钟,然后检测A间隙(张紧器臂和自动张紧器距离),如图13-172所示。如果超过规格,重复步骤14-18。

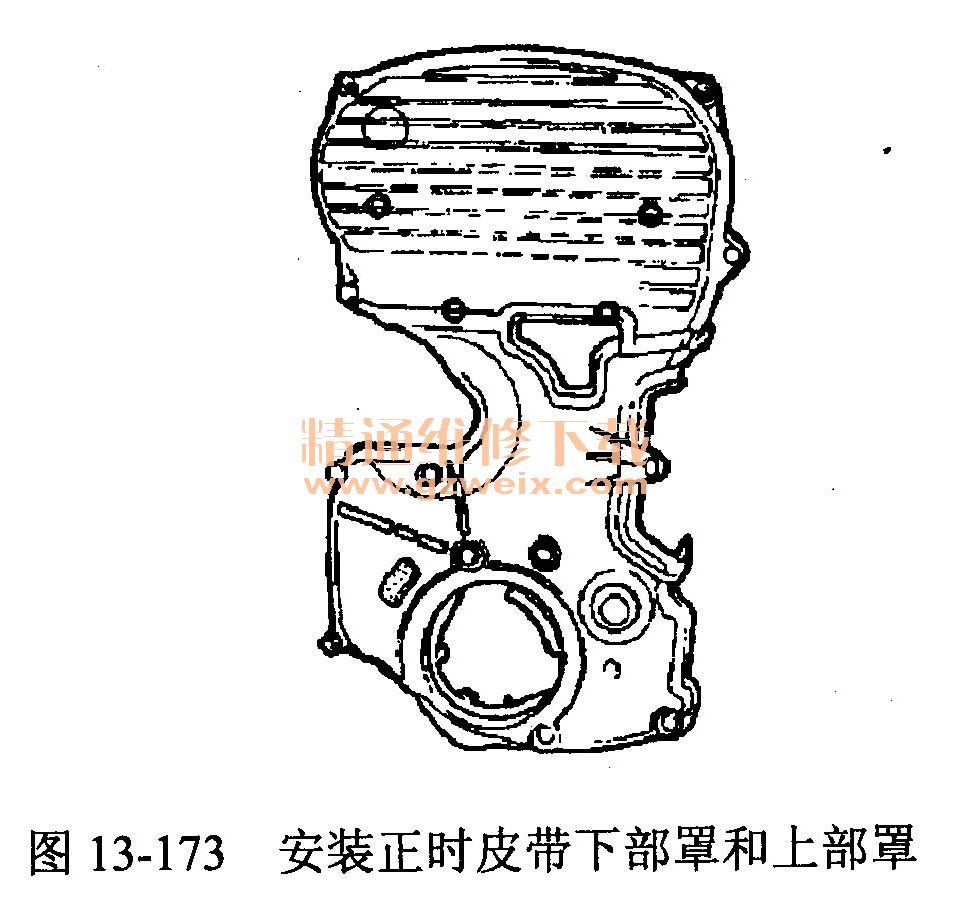

    20.安装正时皮带下部罩和上部罩,如图13-173所示。
