一、DOHC (2.0 L/2.4 L)型发动机正时系统的结构
DOHC (2.0 L/2.4 L)型发动机正时系统的结构如图13-146所示。
二、DOHC (2.0 U2.4 L)型发动机的正时调整
(一)正时皮带的拆卸
正时皮带的拆卸步骤和方法如下。
1.拆卸曲轴皮带轮,水泵轮和皮带。
2.拆卸正时皮带罩。
3.顺时针旋转曲轴并对准正时标记,使1号缸活塞到达上止点位置,如图13-147所示。
注意:应按顺时针方向旋转曲轴。

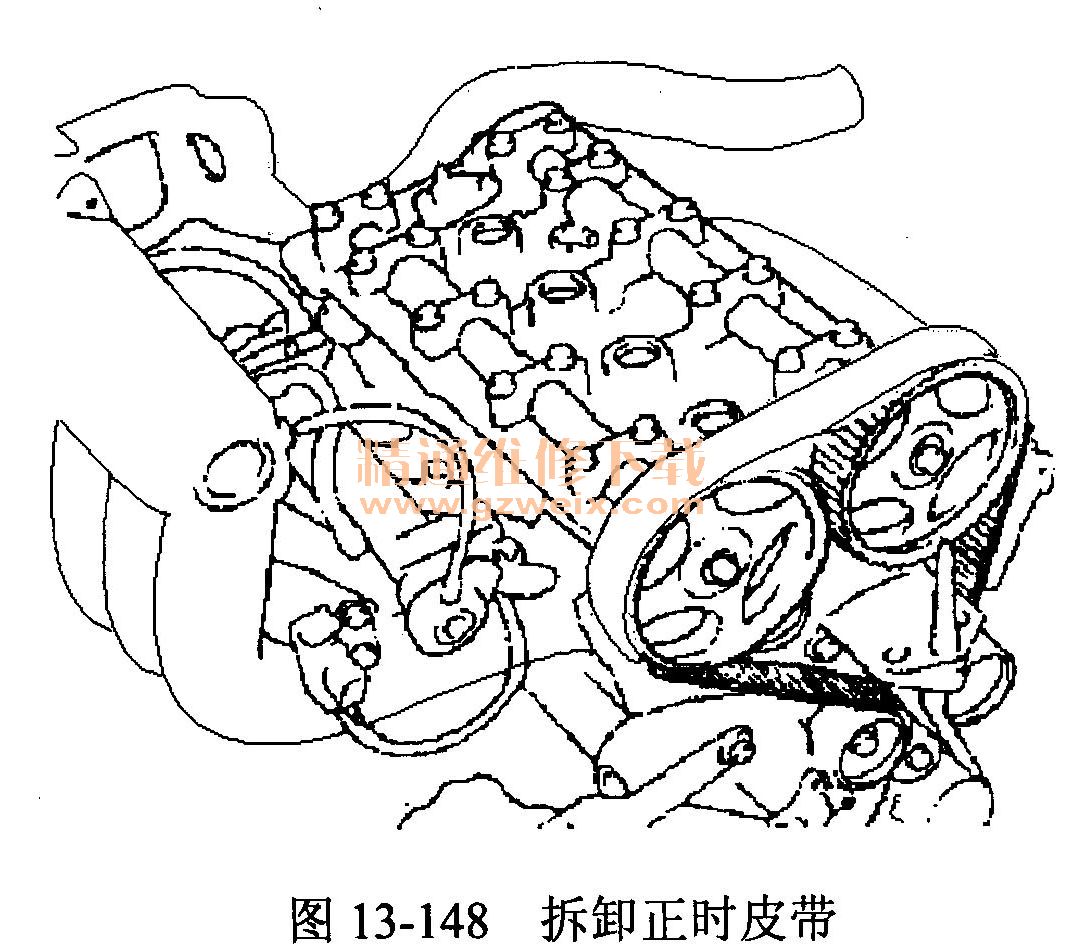

4.拆卸正时皮带,如图13-148所示。
注意:若再使用正时皮带时,在皮带上做标记,以便安装时保持原来的方向。

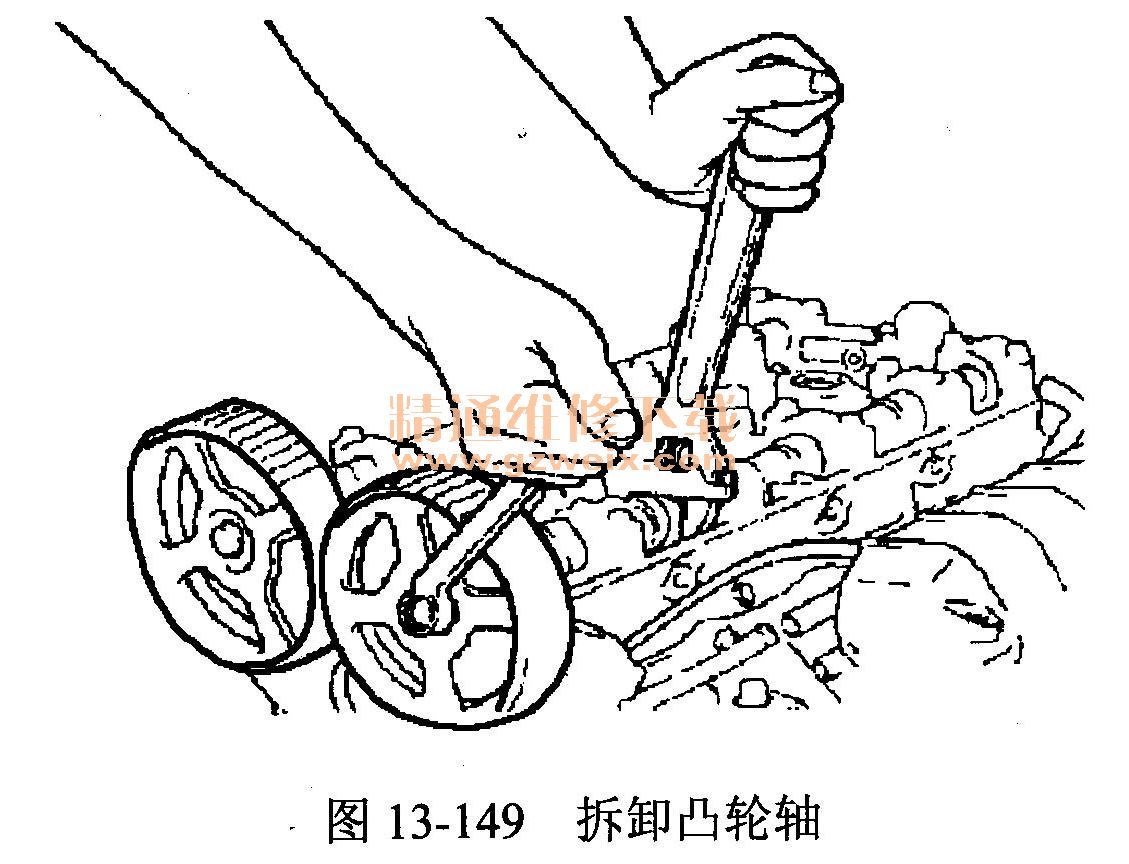

5.拆卸凸轮轴,如图13-149所示。
注意:使用工具时要注意不能损坏汽缸盖。

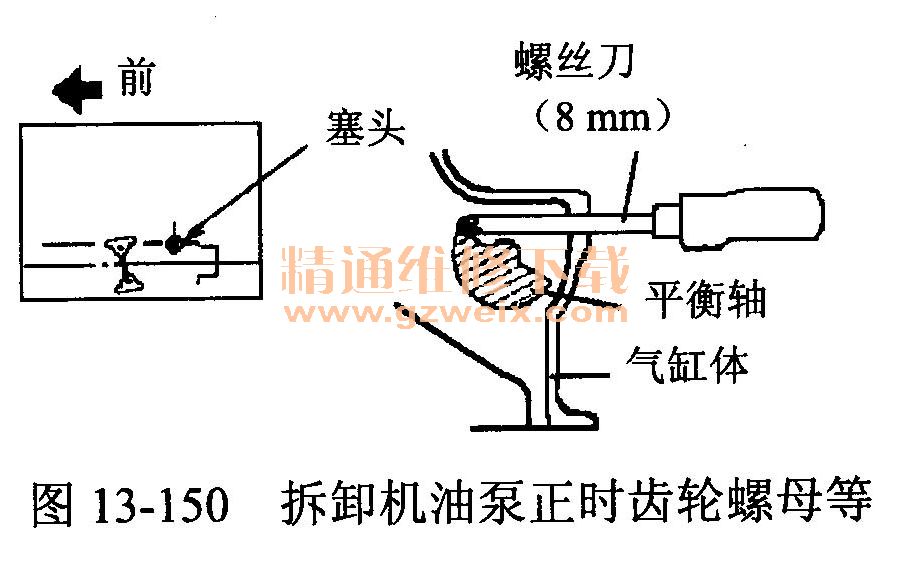

6.拆卸机油泵正时齿轮螺母时先将汽缸体左侧塞头拆除后使用直径8 mm的螺丝刀插入60 mm以上,以便固定左侧平衡轴,如图13-150所示。
7.拆卸机油泵正时齿轮螺母后拆卸正时齿轮。
8.松开右侧平衡轴正时齿轮螺栓。
9.拆卸张紧器A后拆卸正时皮带B,如图13-151所示。
注意:拆卸正时皮带B后,不许插入钳子松开螺栓。
10.在曲轴上拆卸正时齿轮。
(二)正时系统部件的检查
1.检查正时齿轮、张紧轮及惰轮。
(1)检查凸轮轴正时齿轮、曲轴正时齿轮、张紧轮、惰轮是否有磨损、裂纹、损坏,必要时更换。
(2)检查张紧轮和惰轮的旋转、间隙及噪声状态况,必要时更换,如图13-152所示。
(3)如漏润滑脂就必须更换。
2.检查自动张紧器

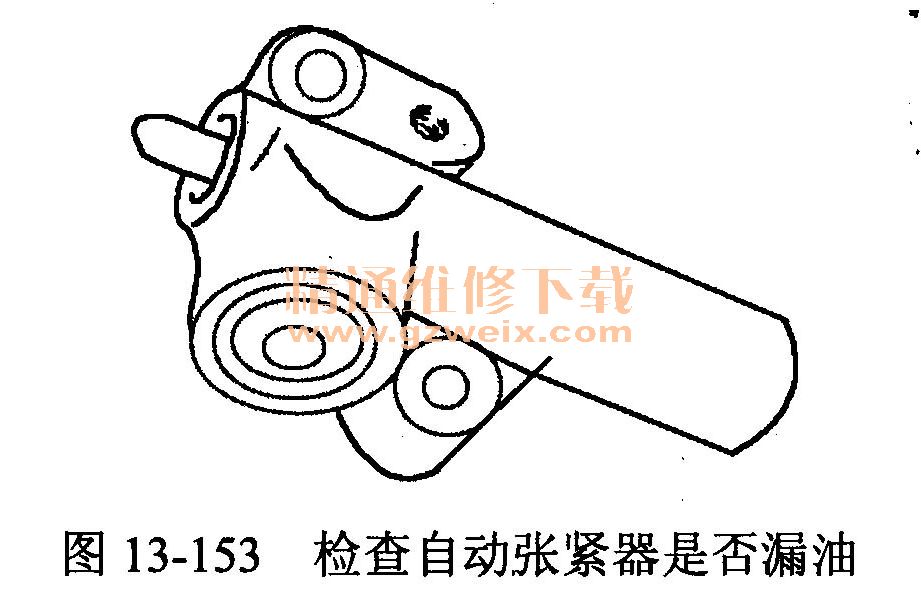

(1)检查自动张紧器是否漏油,如图13-153所示,必要时进行更换。
(2)检查推杆是否磨损和损坏,必要时更换。
(3)检测推杆长度,如图13-154所示,超出规定值时更换。
(4)用软垫夹住自动张紧器推入推杆,如图13-155所示。如果伸缩自如,更换张紧器。推入推杆时应有适当的阻力。
注意:要水平夹住自动张紧器。
3.检查正时皮带
(1)检查皮带上有无油或灰尘,必要时更换,不能用清洗剂清洗。
(2)发动机大修或重新调整张力时要仔细检查正时皮带,有缺陷时要马上更换皮带。
