长城金迪尔(4G64 2.4 L型发动机)正时校对方法
来源:本站整理  作者:佚名  2013-07-27 16:10:41

    (二)发动机正时部件的检查
    发动机正时部件的检查步骤如下。
    1.检查正时齿带
    仔细检查齿带各个部分,如有下述损伤时请换用新齿带。

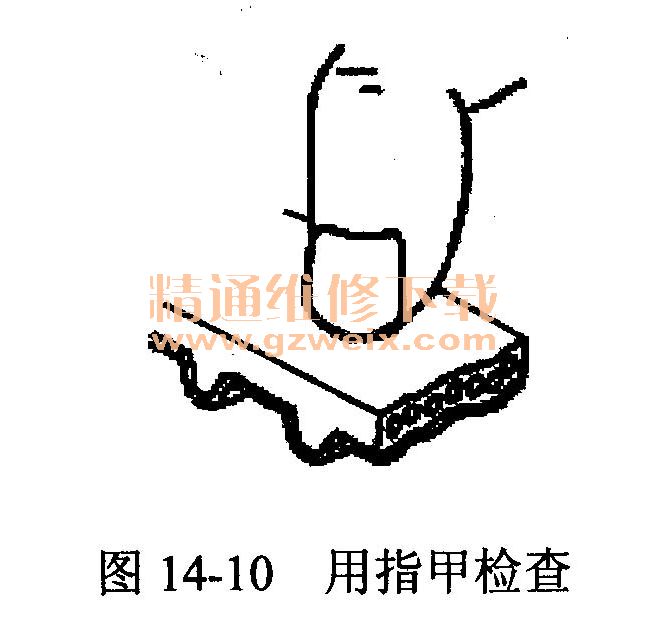

    (1)背面橡胶老化反光,指甲划过无痕迹,没有弹力,如图14-10所示。

    (2)背面橡胶有裂痕,如图14-11所示。

    (3)帆布有裂痕、剥痕。
    (4)带齿底部有裂痕。
    (5)齿带侧面有裂痕。
    (6)齿带侧面异常磨损,如图14-12所示。当齿带侧面如快刀切过一样整齐时为正常。

    (7)带齿底部异常磨损,如图14-13所示。

    (8)掉齿。

     2.检查自动张紧器

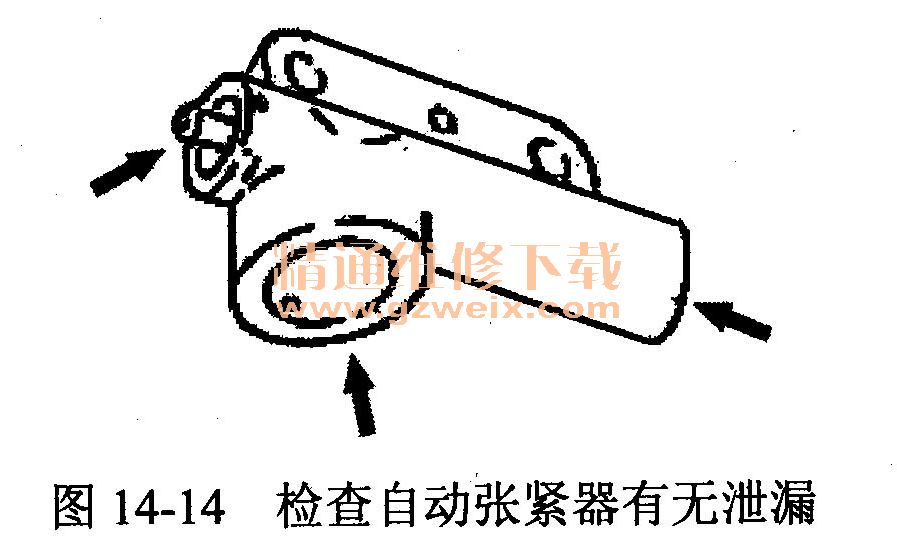

    (1)检查自动张紧器有无泄漏,如图14-14所示。必要时更换新件。

    (2)检查杆端有无磨损或损伤,必要时就要更换新件。
    (3)测量杆的凸出量,如图14-15所示。若不符合标准,更换新的自动张紧器。标准值为12 mm.14-18所示。

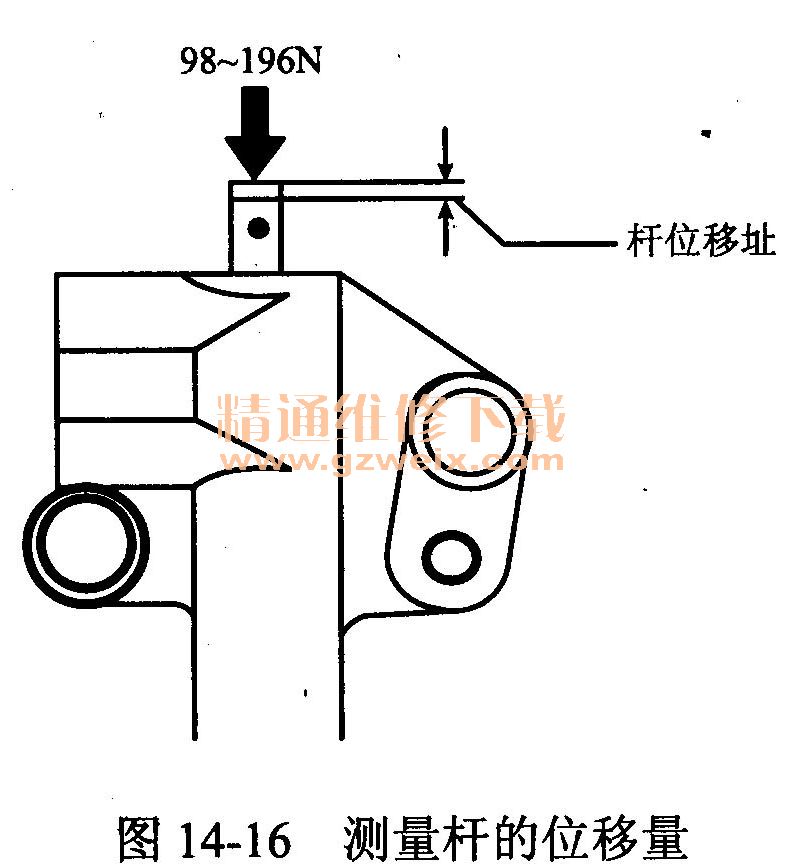

    (4)用98196 N的力将杆压下,同时测量杆的位移量,如图14-16所示。

    (5)如果杆位移量比标准数值小1 mm以上应更换自动张紧器。标准值≤1 mm。

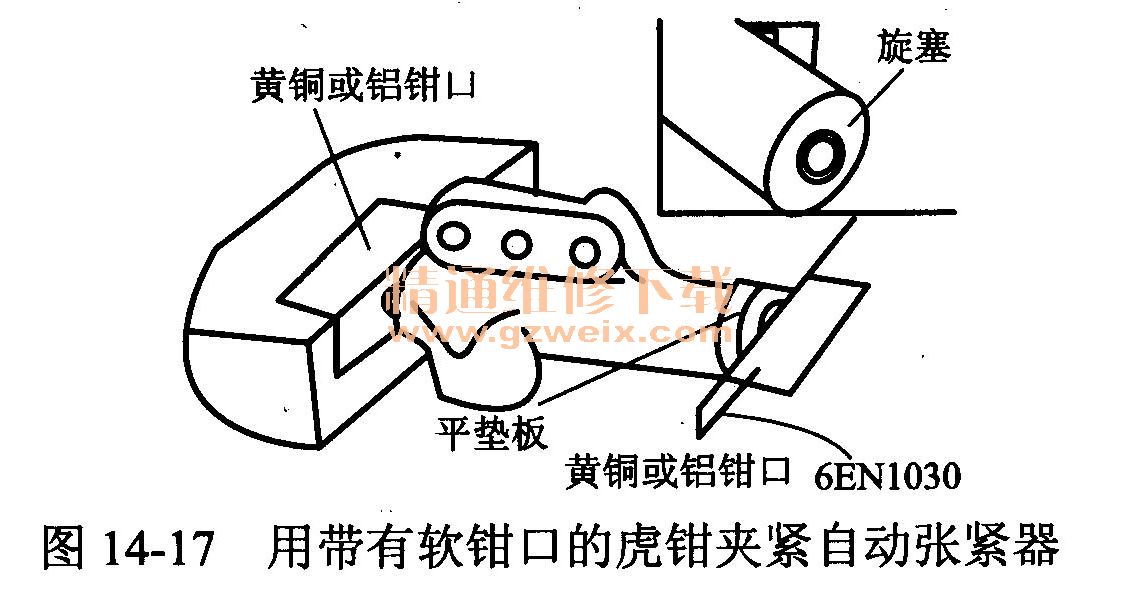

    (6)用带有软钳口的虎钳夹紧自动张紧器,如图14-17所示。

    注意:自动张紧器底端有螺塞突出.,应在虎钳和螺塞之间插入平垫板,防止两者的直接接触。

    (7)旋转虎钳手柄使自动张紧器杆推入。若推入极为容易,应换新的自动张紧器。推入杆时,应感到有些阻力。
