（三）发动机正时部件的安装
    发动机正时部件的安装步骤和要点如下。
    1．固定凸轮轴齿带轮
    （1）使用专用工具，固定凸轮轴齿带轮，如图14-18所示。

    （2）把凸轮轴齿带轮螺栓拧紧到规定的力矩。
    2．安装衬套

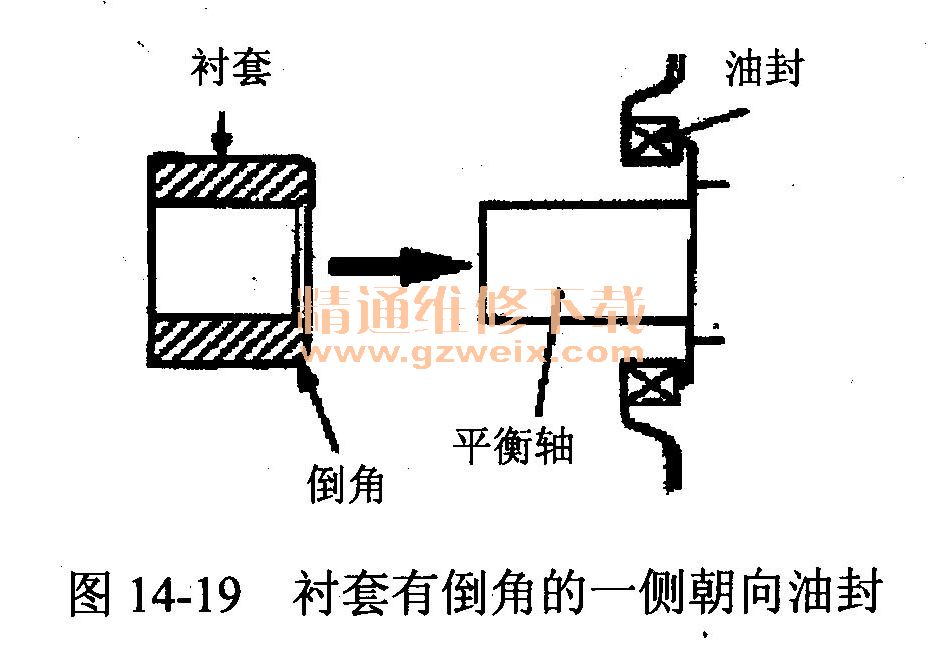

    安装衬套时，将有倒角的一侧朝向油封，如图14-19所示。

    3．平衡轴齿带轮的安装

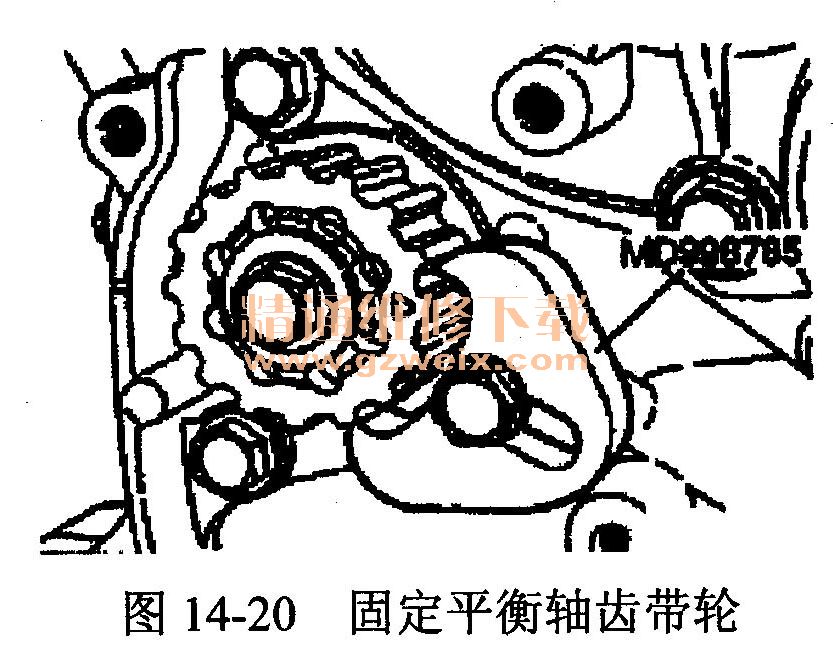

    （1）用如图14-20所示的工具固定平衡轴齿带轮。

    （2）拧紧螺栓至规定的力矩。
    4．正时齿带B的安装
    （1）将曲轴齿带轮B及平衡轴齿带轮的标记分别与前盖上的标记对正，如图14-21所示。

    （2）在曲轴齿带轮B及平衡轴齿带轮上安装正时齿带B。张紧一侧不允许有松弛。

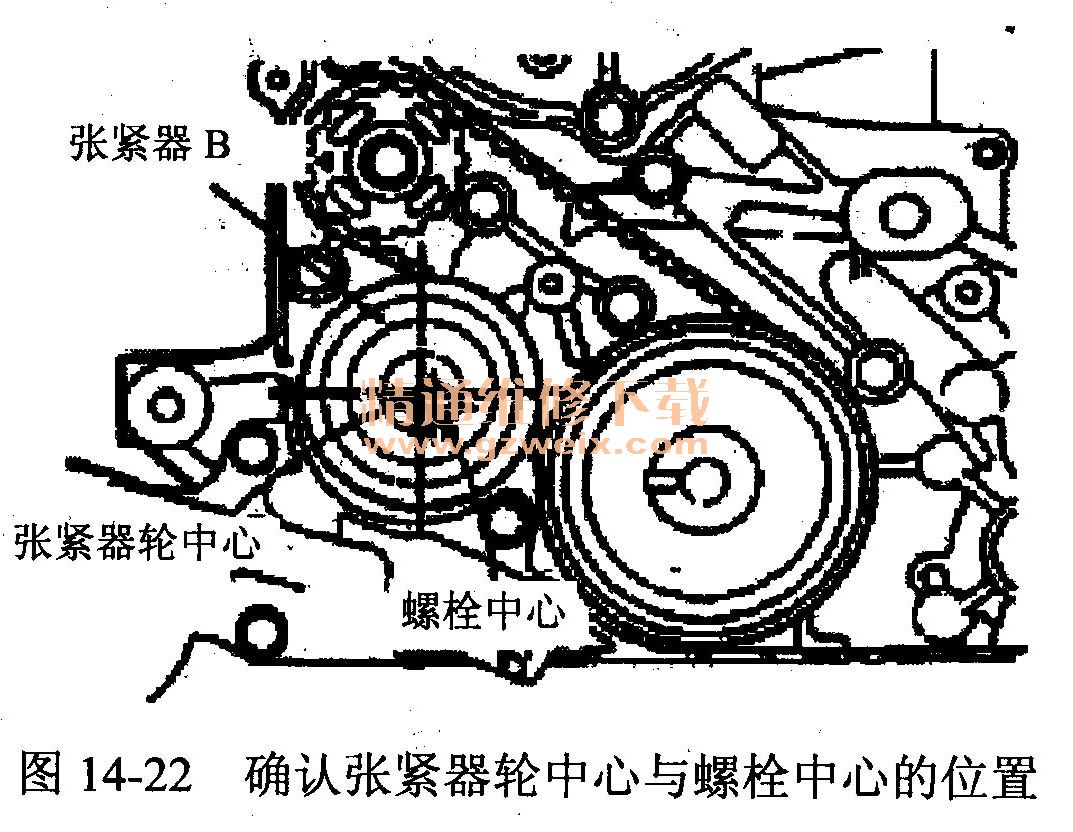

    （3）确认张紧器轮中心与螺栓中心的位置，如图14-22所示。

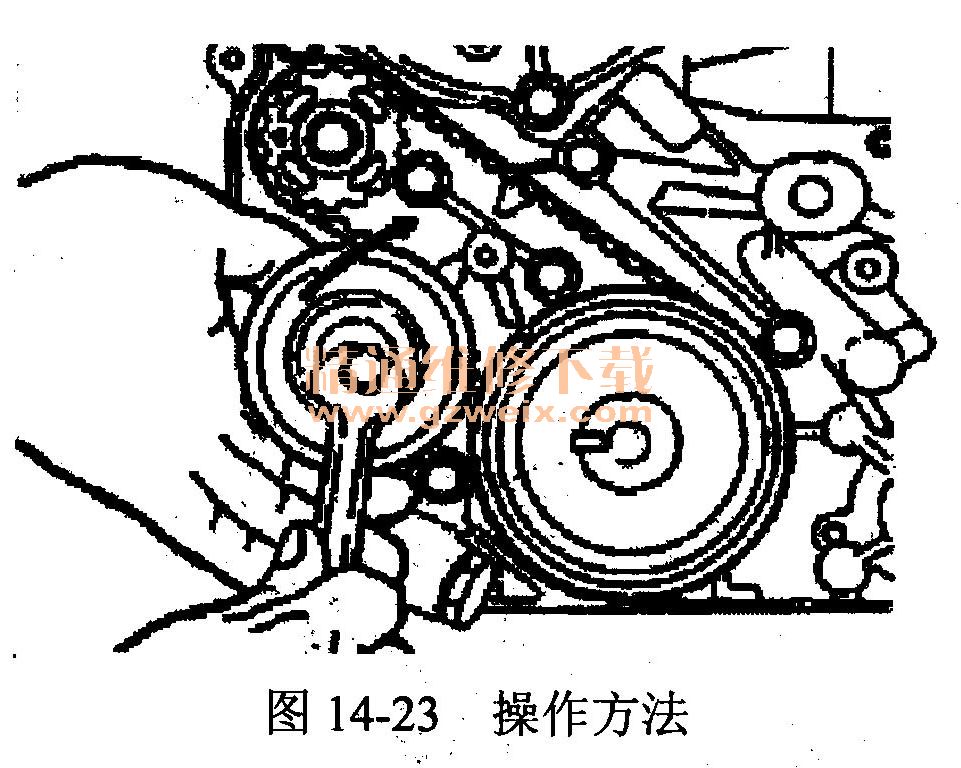

    （4）在用手指对着正时齿带张紧器一侧施加力的同时，向箭头方向移动张紧器B，操作方法如图14-23所示。此时拧紧螺栓，使张紧器B固定。注意在拧紧螺栓时，不要让轴与齿带轮一起转动，以免齿带过紧。

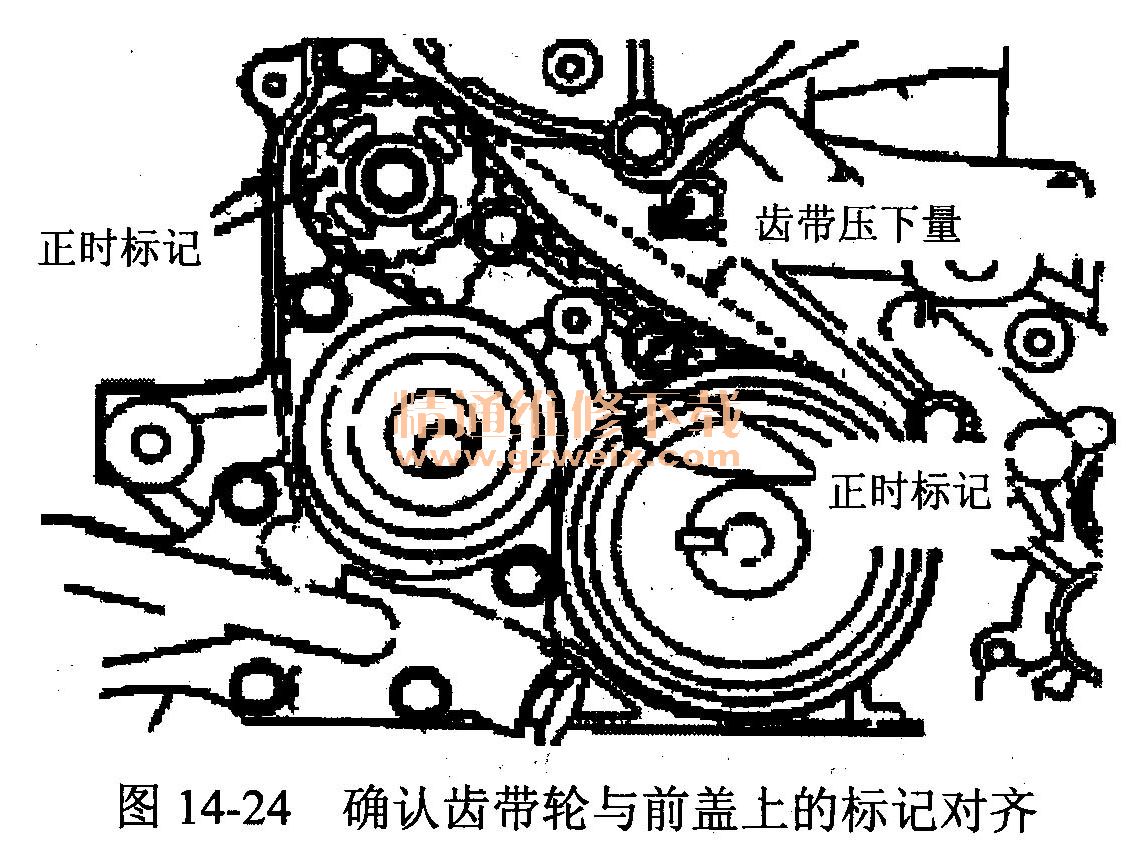

    （5）确认齿带轮与前盖上的标记对齐，如图14-24所示。

    （6）用食指压下正时齿带B的张紧器一侧的中央部分，齿带压下量为5～7 mm。
     5．曲轴螺栓的拧紧

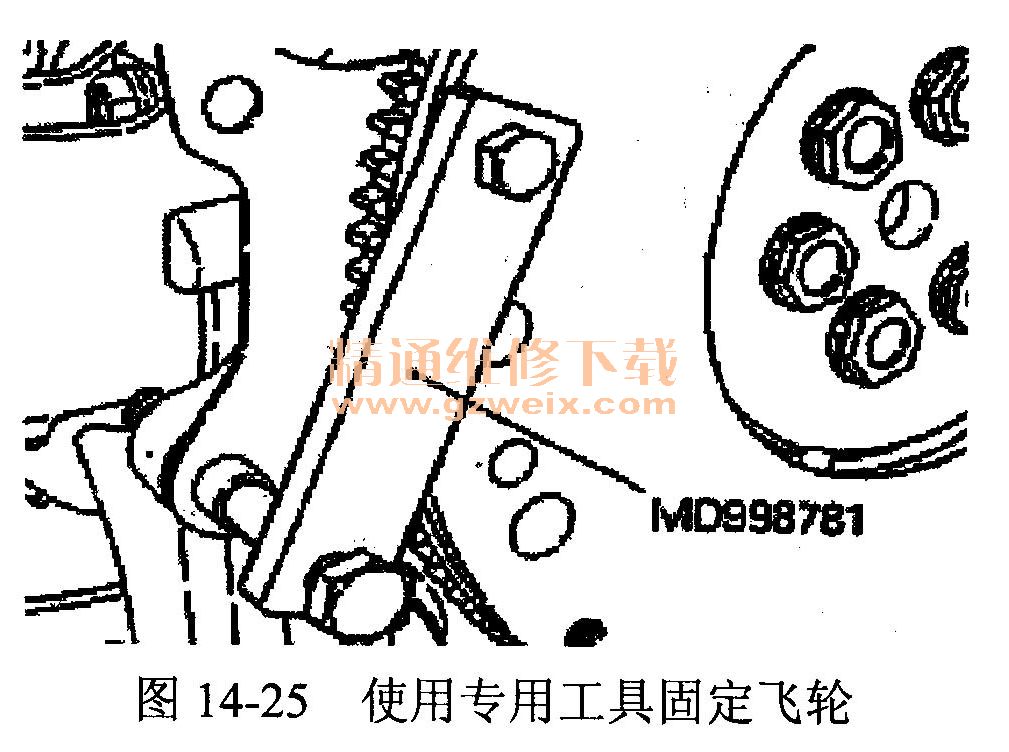

    （1）使用专用工具固定飞轮，如图14-25所示。

    （2）安装曲轴螺栓。
    6．机油泵齿带轮的安装
    （1）将十字螺丝刀插入汽缸体左侧塞孔，阻止使平衡轴转动，如图14-26所示。

    （2）安装机油泵齿带轮。
    （3）在螺母与轴承的结合面涂抹机油。
    （4）按照规定的力矩拧紧螺母。
