2.正时带安装

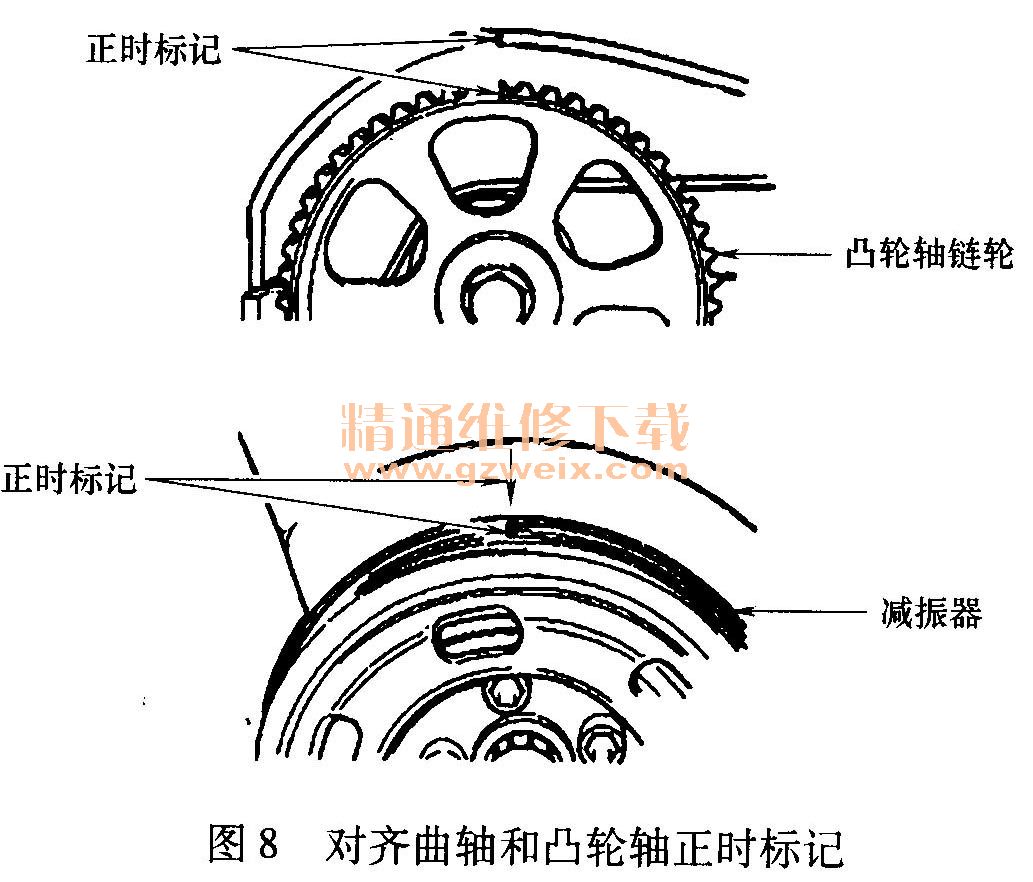

1)确认曲轴位于1缸压缩行程上止点位置,将凸轮轴链轮上的正时标记与
气缸盖罩上的正时标记对齐,如图8所示。
2)将正时带套在曲轴链轮上,将发动机固定支架安装到气缸体上。安装曲轴链轮,将曲轴链轮固定螺栓紧固至25N·m。
3)将曲轴旋转至1缸上止点,将正时带安装到水泵、张紧器轮和凸轮轴链轮上。
4)拆卸锁止销和张紧螺栓。
5)转动曲轴2周,检查凸轮轴和曲轴上的正时标记是否正确对齐。
6)安装正时带中间护罩和上护罩。将护罩的螺栓紧固至20N·m。

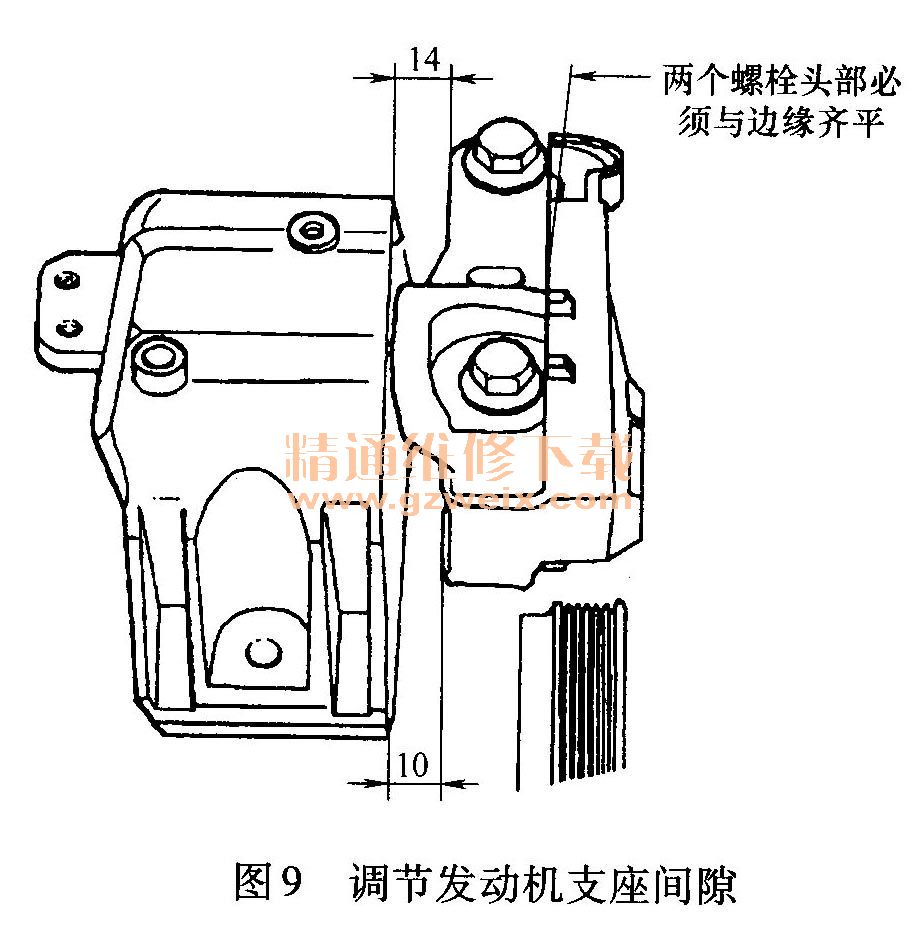

7)用新螺栓将发动机支座安装到发动机支架上,调节发动机支座间隙,如图9所示。
