NEW BEETLE（新甲壳虫）轿车1. 8L发动机正时带拆卸与安装
    1．正时带拆卸
    1）拆卸发动机护罩。
    2）从发动机底部拆下隔音板。
    3）拆卸位于涡轮增压器与空气冷却器之间的空气管路，如图1所示。

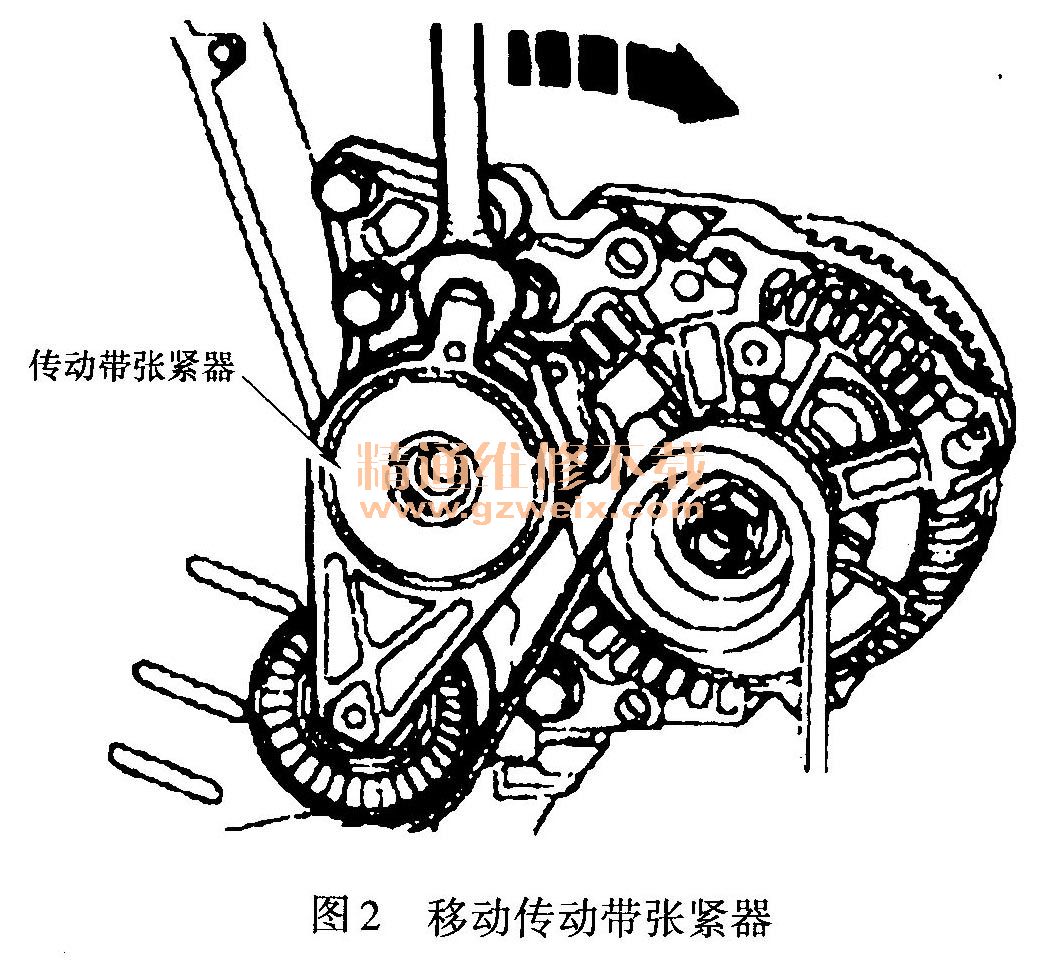

    4）标记传动带的传动方向。移动传动带张紧器释放传动带张力，如图2所示。

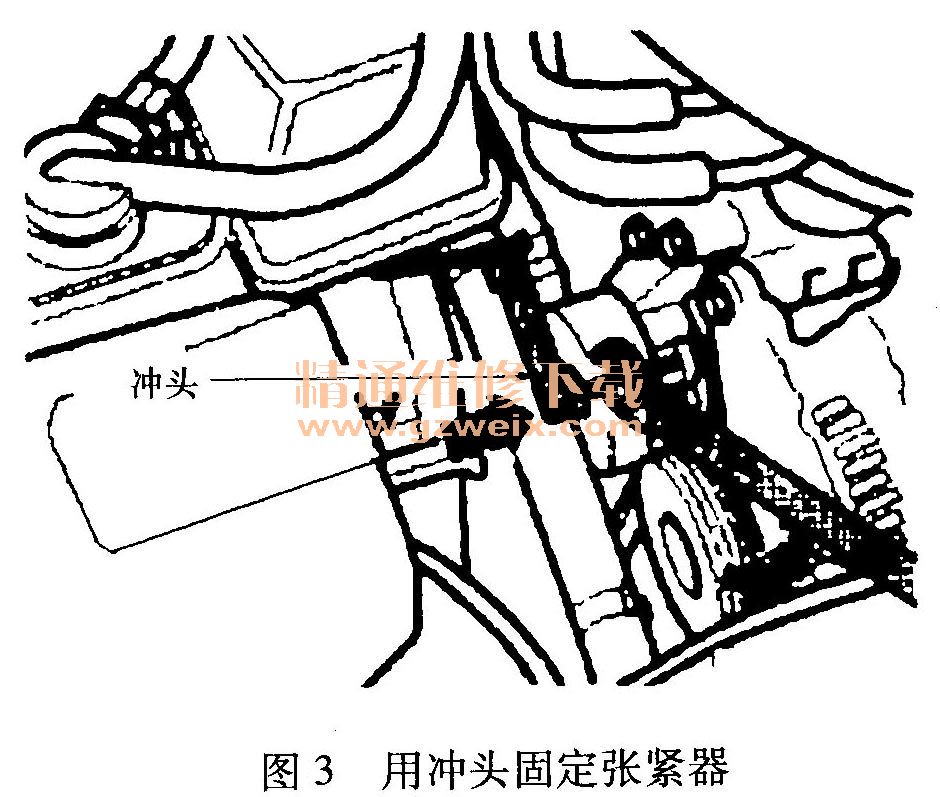

    5）使用冲头等类似工具固定住张紧器（图3），拆卸传动带，然后拆卸传动带张紧器。

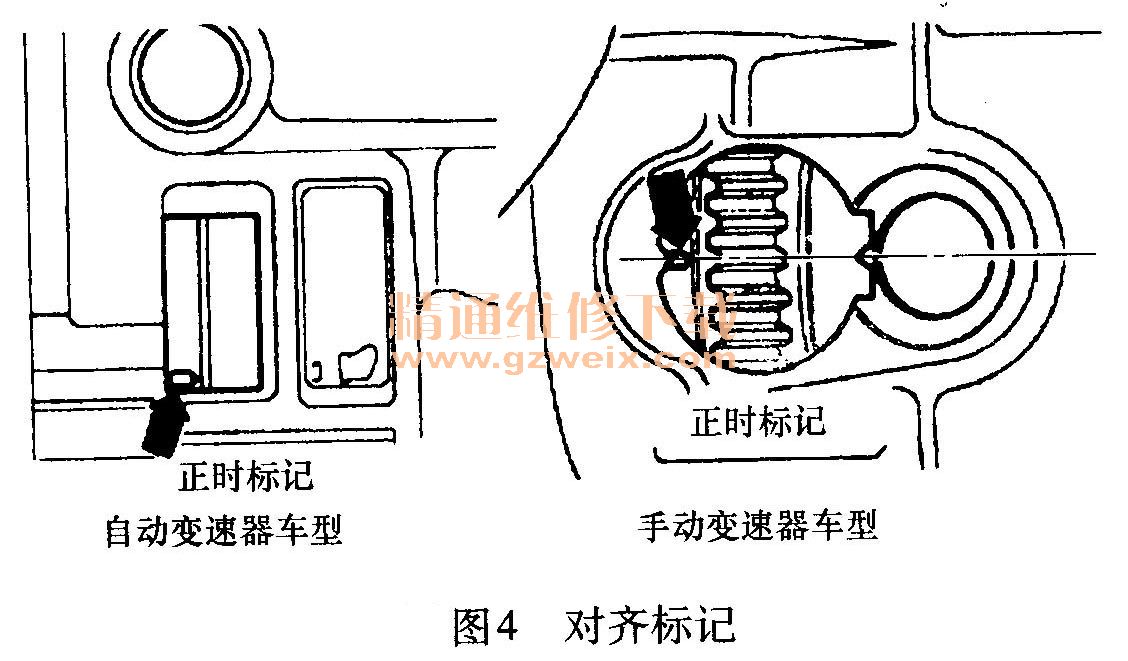

    6）旋转曲轴，使1缸处于压缩行程上止点位置。确保飞轮上的上止点标记对齐，如图4所示。

    7）拆下发动机冷却液膨胀箱并放在一旁。标记好各个真空软管，以便在安装时参考。
    从燃油蒸发炭罐上断开真空软管。断开节气门体上的真空软管。

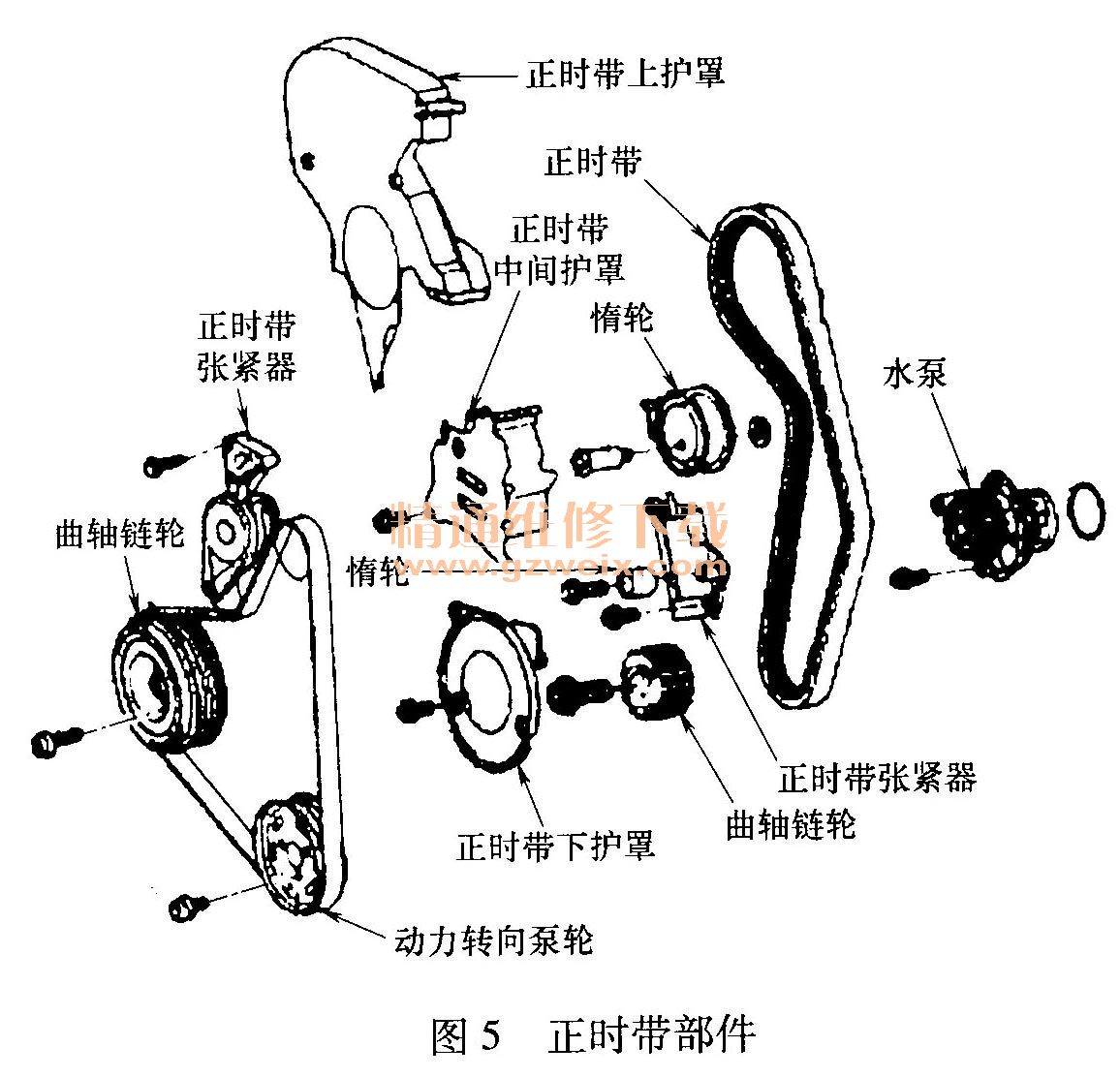

    8）拆卸正时带上护罩。正时带部件如图25所示。

    9）举升发动机，拆卸位于正时带底部的发动机固定螺钉，拆卸发动机支架。
    10）拆卸曲轴带轮外侧螺栓。拆卸曲轴带轮。曲轴带轮中心螺栓不必拆卸。

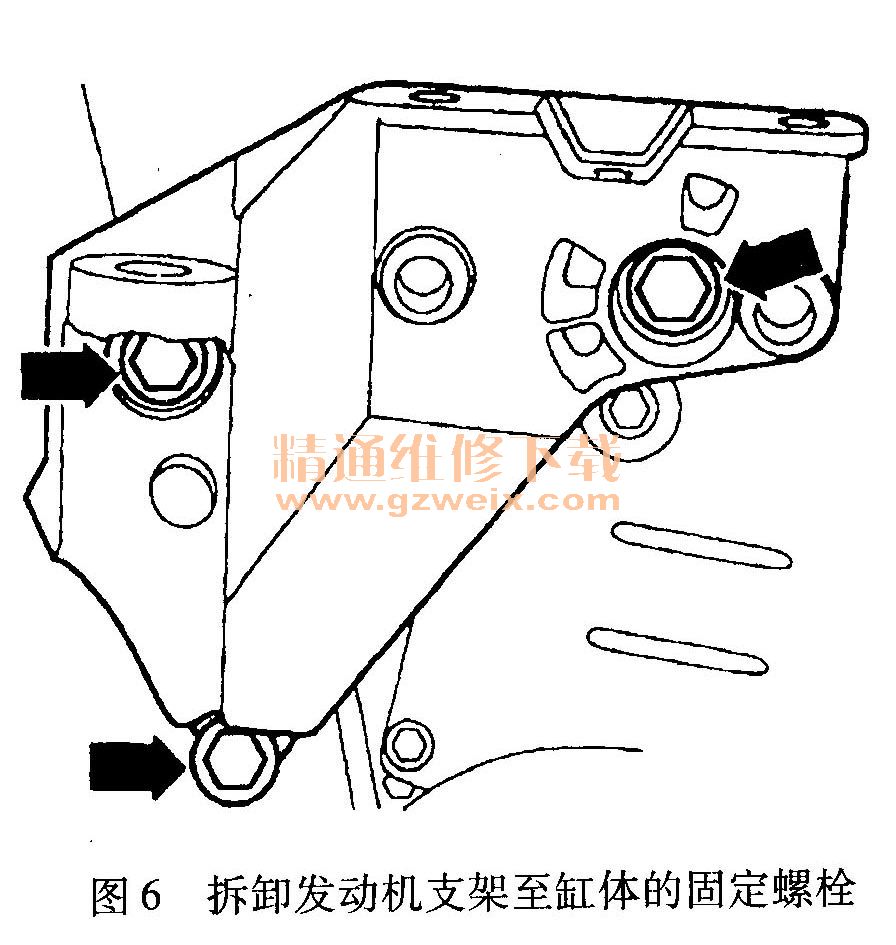

    11）拆卸正时带中间和下护罩。如图6所示，拆卸发动机支架至缸体的固定螺栓，从发动机缸体上拆卸发动机支架。

    12）在正时带张紧器支架内拧入张紧螺栓（T10092）。在张紧螺栓上安装六角螺母和垫圈。
    13）慢慢转动六角螺母，压缩正时带张紧器，直至可将锁止销插入正时带张紧器壳体中将正时带张紧器固定为止，如图7所示。

    14）拆卸正时带。
