大众新甲壳虫AWU 1. 8T发动机正时校对方法
来源:本站整理  作者:佚名  2014-03-11 15:34:40

    20052010款大众新甲壳虫装备的AZJ 2. 0L发动机正时校对方法与此相同
    2005~2010款大众新甲壳虫装备AWU 1. 8T发动机正时校对方法
    1.正时链单元分解

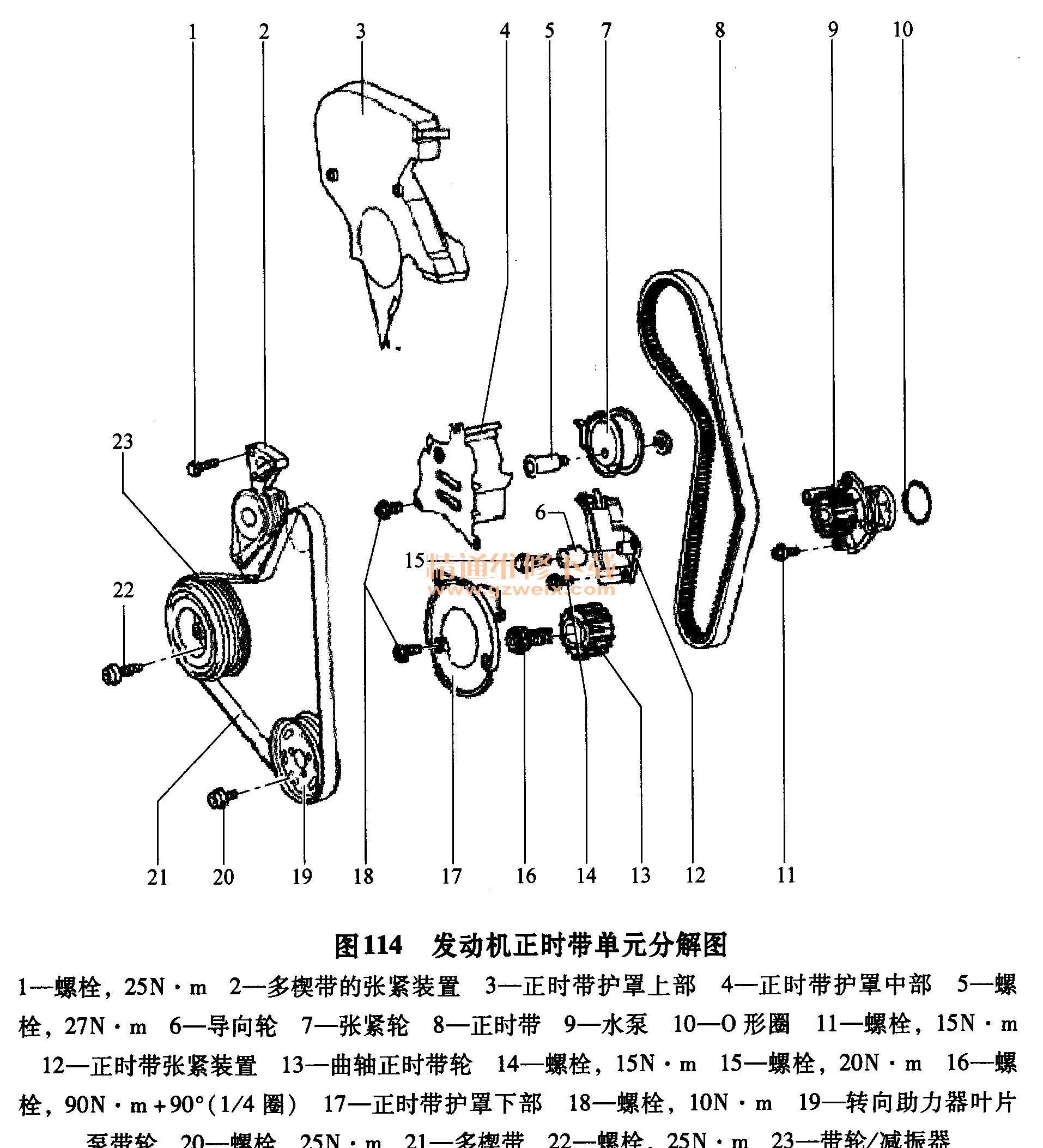

    AWU发动机正时带单元分解图如图114所示。

    2.正时链单元的拆卸步骤
    1)拆下发动机罩。
    2)拆卸右侧隔声垫。
    3)拆下右下纵梁上增压空气冷却器的空气导向管。
    4)拆下多楔带。
    5)拆下多楔带的张紧元件。
    6)将曲轴置于1缸的上止点:

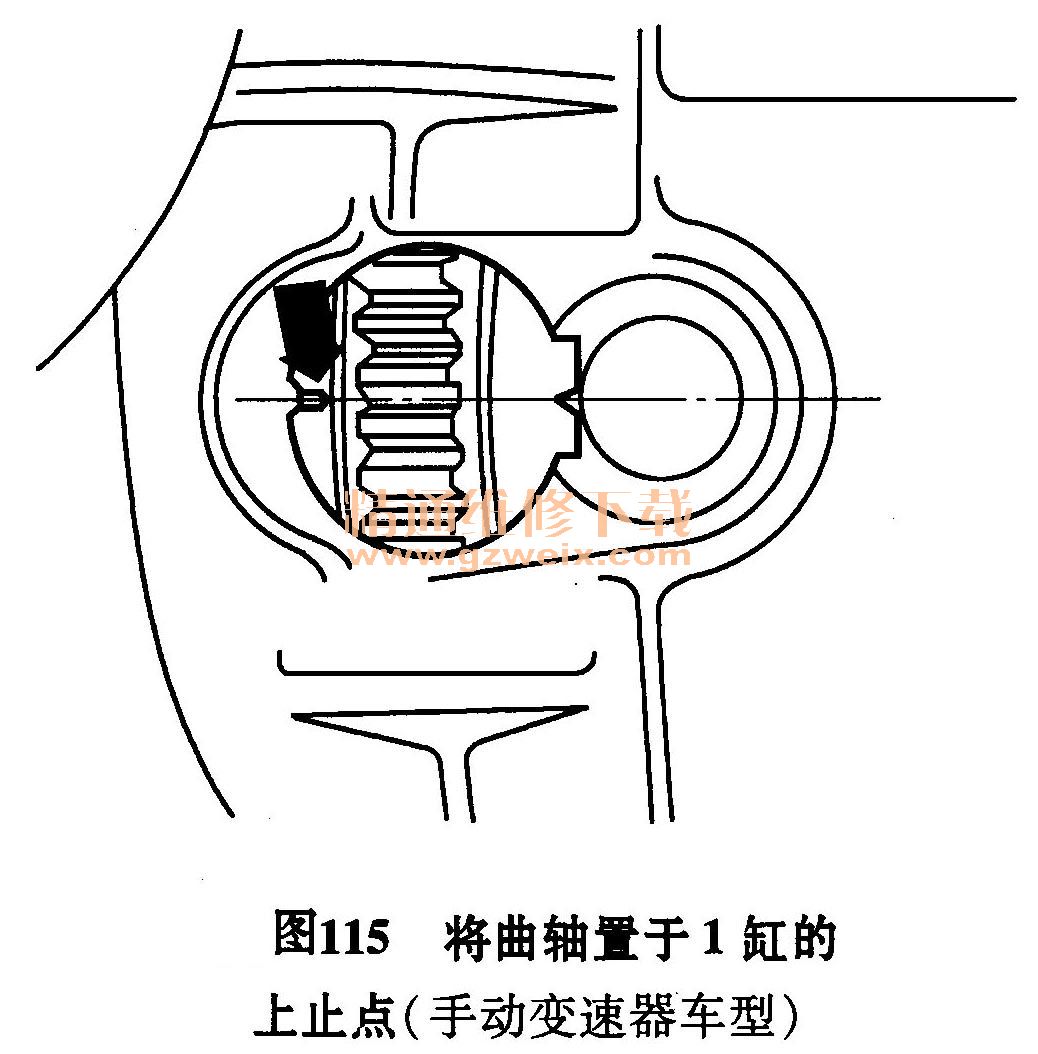

    ①发动机安装的情况下(手动变速器汽车),如图115所示。

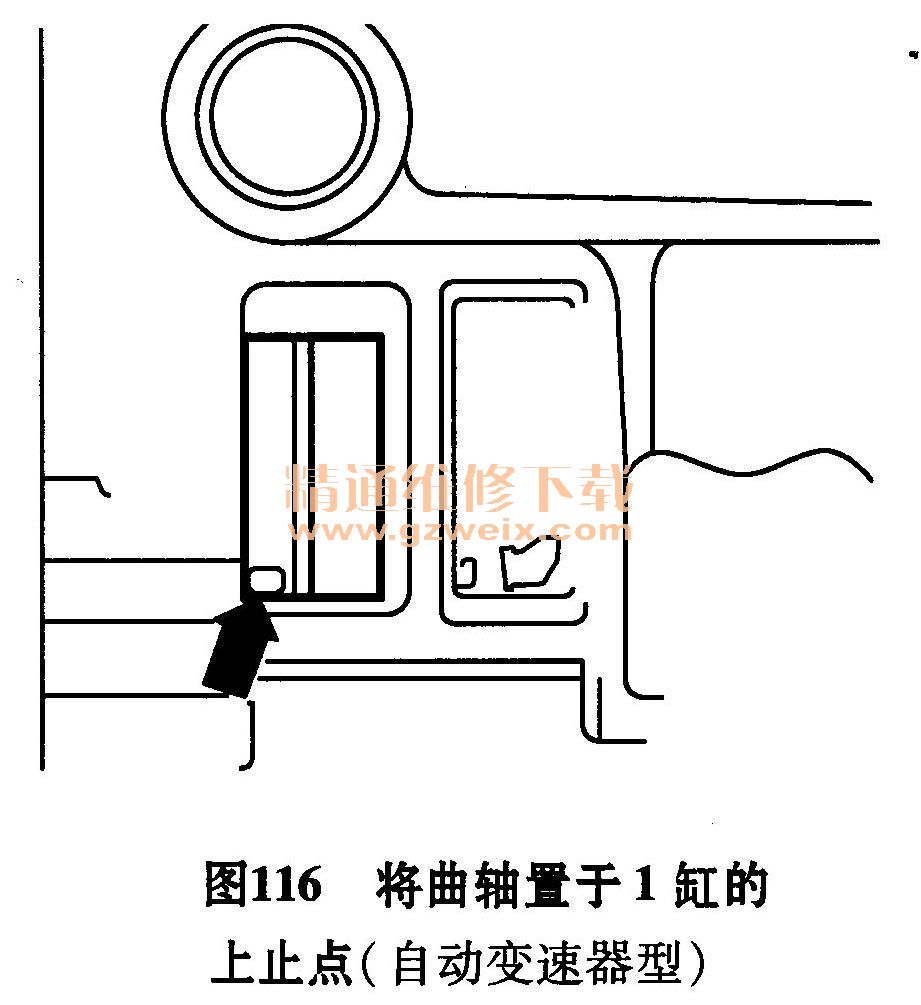

    ②发动机安装的情况下(自动变速器汽车),如图116所示。

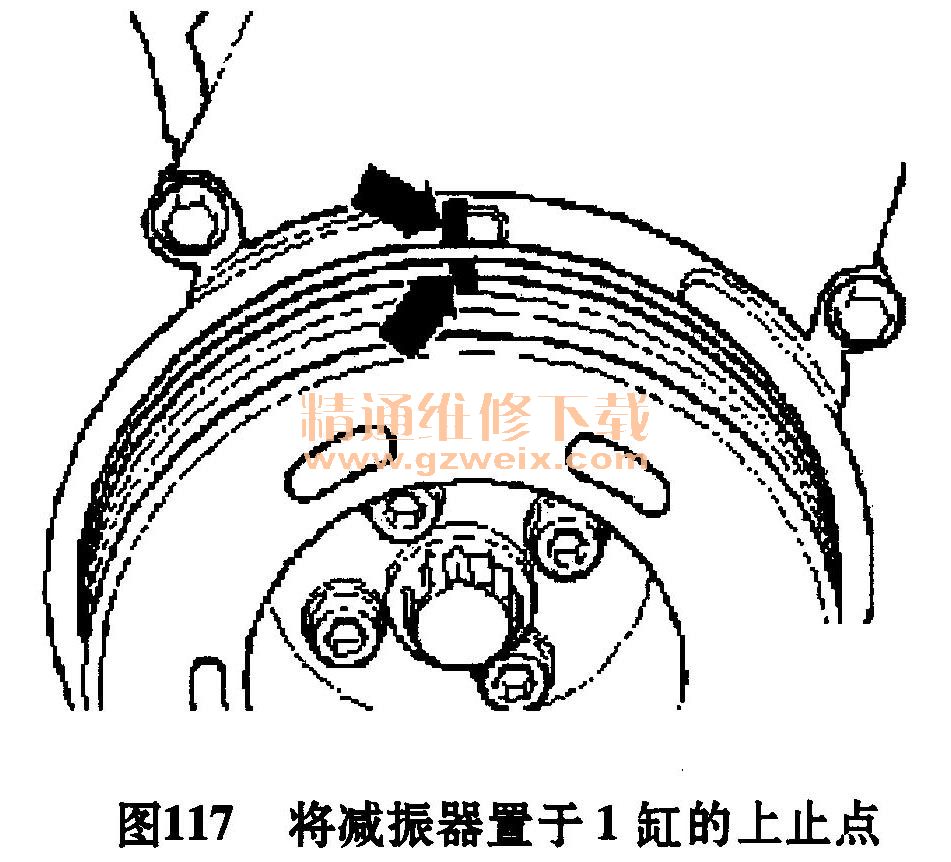

    ③未安装发动机的情况下,将减振器置于1缸上止点处(图中箭头),如图117所示。

    7)旋出冷却液膨胀罐并放在一旁。
    8)拔下节气门接头的真空管路。
    9)拆下正时带护罩上部。
    10)安装带有底座10-222A/8的支撑装置10-222A。
    11)将支架3180拧紧在右侧吊环上,并用塞杆略微预紧发动机。
    12)拧出总成支撑/发动机支架火总成支撑/车身和总成支撑支架/车身的紧固螺栓,并将总成支座整个拆下。
    13)拆下减振器/带轮。
    14)拆下下部和中部正时带护罩。
    15)从气缸体上拧下发动机支架。
    提示:为了松开发动机支架的螺栓,必须用支撑装置略微抬高或降低发动机。
    16)标记正时带的传动方向。
    17)将夹紧螺栓T10092拧入正时带的张紧装置内。
    18)如有必要,张紧前用尖嘴钳或细金属丝校准高压活塞(高压活塞内的孔必须与壳体内的孔重叠)。
    19)将张紧装置的高压活塞张紧,直至高压活塞可以用定位销T40011固定住,如图118所示。

    20)拆下正时带。
    21)然后将曲轴略微转回。
