装备的车型有2010～2012款英朗，2011～2012款君威，2011～2012款雪佛兰爱唯欧，2012雪佛兰迈锐宝
    1．正时带单元分解

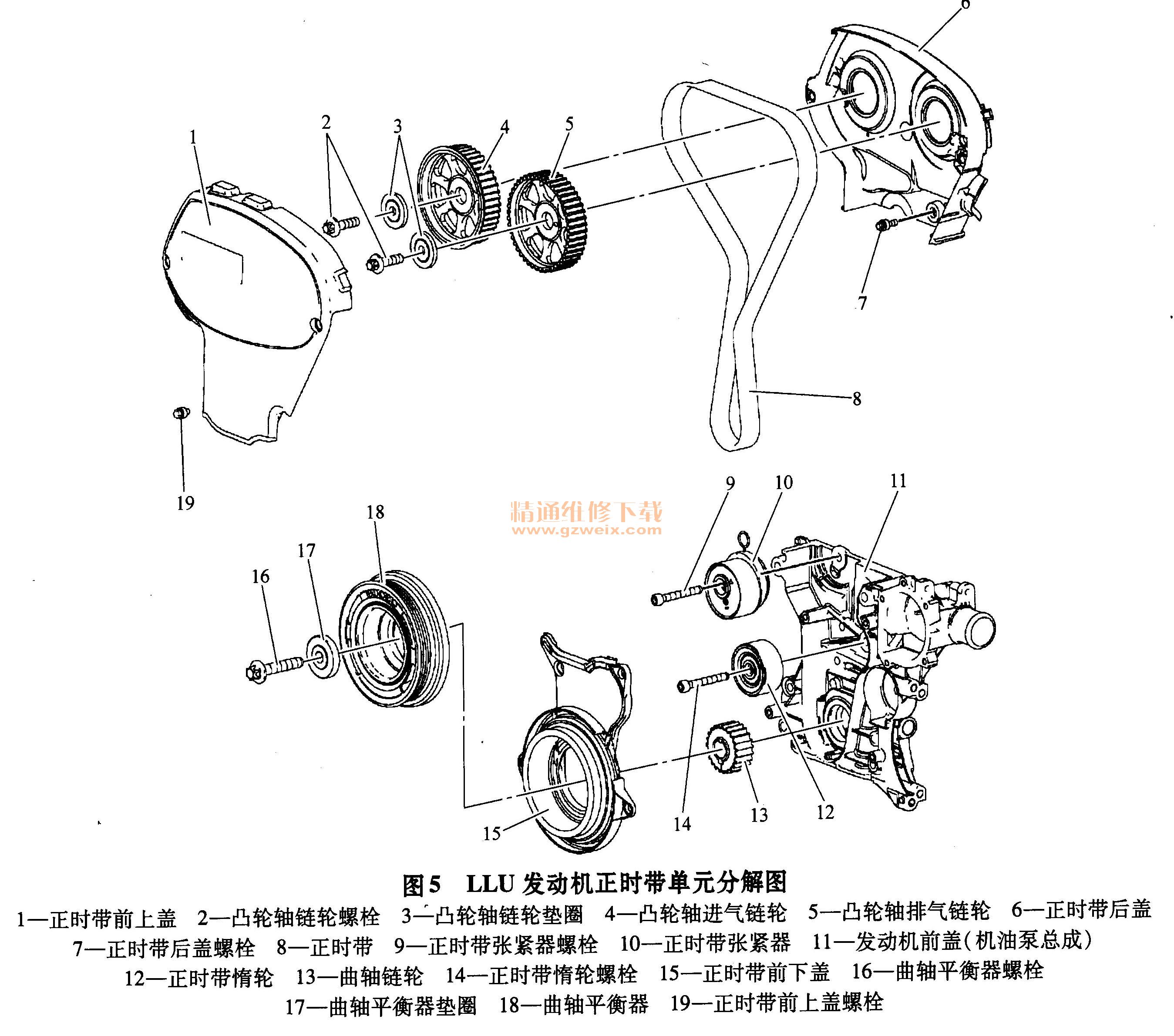

    发动机正时带单元分解如图5所示。

    2．正时带单元拆解方法
    1）将点火开关置于OFF位置。
    2）断开蓄电池负极电缆。
    3）拆下空气滤清器总成。
    4）举升并支撑车辆。
    5）拆下右前轮。
    6）举升车辆。
    7）拆下前轮防溅罩。
    8）拆下传动带张紧器。
    9）降下车辆。
    10）拆下正时带前上盖。
    11）将发动机设置到上止点（TDC）。
    12）如图6所示，安装EN-6340锁止工具（1＋2）安装在凸轮轴链轮之间，确保锁止工具的左标记对准右标记。

    13）如图7所示，使用Allen钥匙（1）,沿箭头方向对正时带张紧滚柱（2）施加张紧力。

    14）如图7所示，用EN-6333锁销（3），锁止正时带张紧器。
    15）举升车辆。
    16）拆下变速器前支座的2个紧固件。
    17）拆下曲轴平衡器。
    18）拆下正时带前下盖。
    19）拆下正时带张紧器和正时带张紧器的紧固件。
    20）降下车辆。
    21）拆下正时带。
    22）将紧固件和曲轴平衡器的垫圈安装至曲轴。
