适用2007~2009年雪佛兰科帕奇(2. 4L)车型
(一)拆卸方法
(1)断开蓄电池负极电缆。
(2)断开进气温度传感器连接器。
(3)拆下发动机装饰盖。
(4)将通气软管和曲轴箱强制通风软管从气缸盖罩上断开。
(5)拆下空气滤清器总成。
(6)拆下右前轮。
(7)拆下右前轮位置的发动机前罩。
(8)拆下辅助传动带。
(9)拆下曲轴带轮。
(10)拆下发动机支座总成。
(11)拆下前正时带罩螺栓。
(12)拆下前正时带罩,如图16所示。

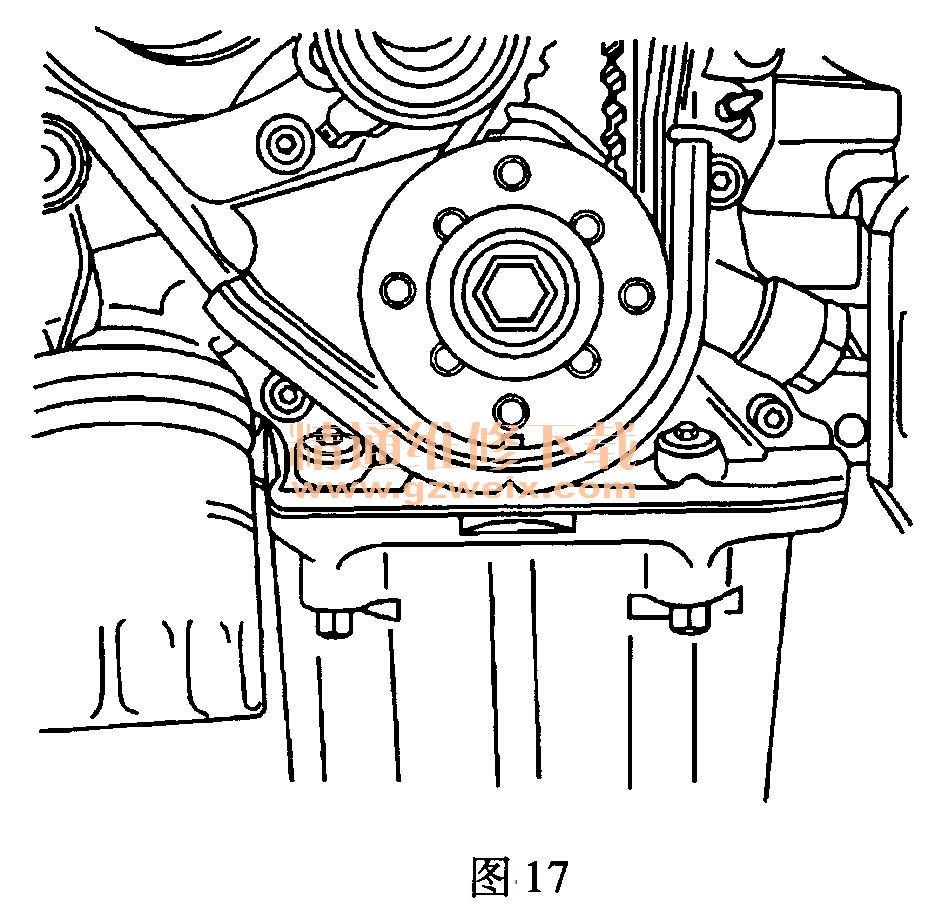

(13)用曲轴正时齿轮螺栓顺时针转动曲轴,直到曲轴正时齿轮上的正时标记对准后正时带罩底部的缺口,如图17所示。

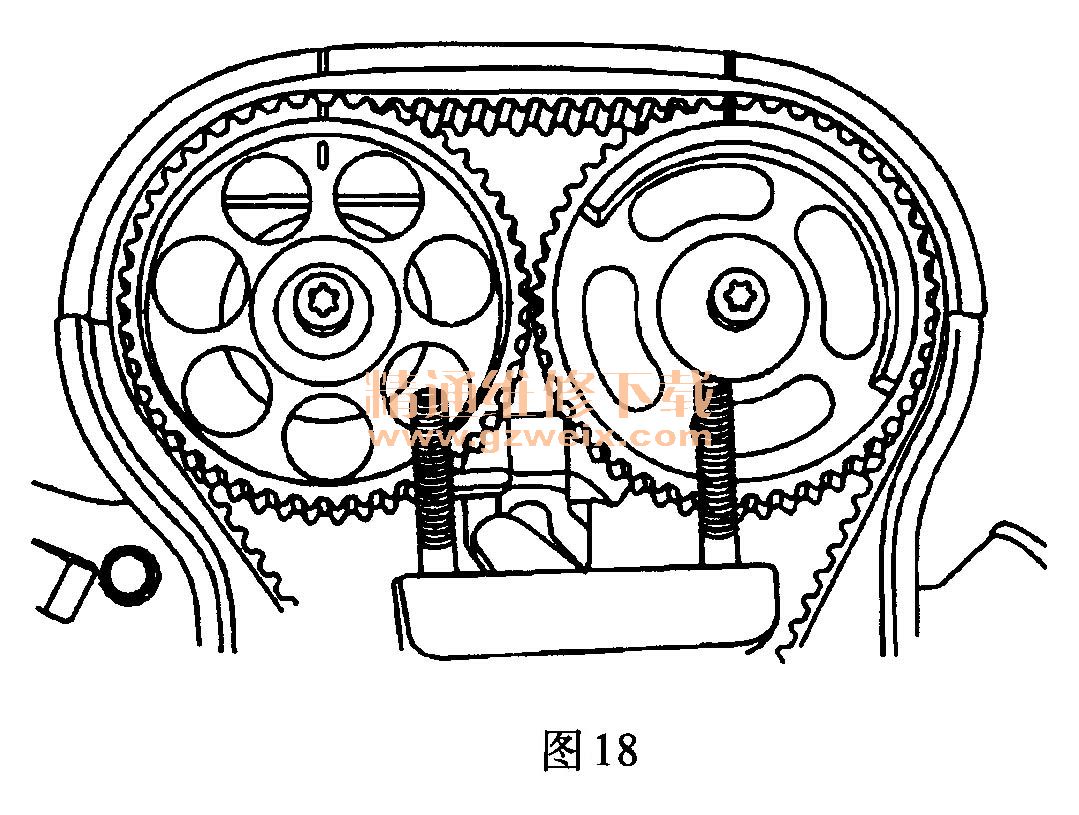

(14)将凸轮轴正时齿轮对准气缸盖罩上的缺口,如图18所示。
注意:进气和排气凸轮轴齿轮不可互换,凸轮轴齿轮必须对准气缸盖罩上的缺口,否则会损坏发动机。
(15)松开自动张紧器螺栓,转动六角形轴头,卸去传动带张紧力,如图19所示。
(16)拆下正时带。
(二)安装方法
(1)将曲轴正时齿轮上的正时标记对准后正时带罩底部的缺口,如图17所示。
(2)对准凸轮轴正时齿轮上的正时标记:将进气凸轮轴齿轮正时标记对准气缸盖罩上的相应缺口,排气凸轮轴齿轮正时标记对准气缸盖罩上的相应缺口,如图18所示。
(3)安装正时带,如图20所示。
(4)顺时针转动六角形轴头,以张紧传动带,直至指针对准缺口时为止,如图21所示。
(5)安装正时带的自动张紧器,将自动张紧器螺栓紧固至25N·m。
(6)用曲轴带轮螺栓顺时针转动曲轴两整圈。
(7)重新检查自动张紧器指针。
(8)安装前正时带罩。
(9)安装发动机支座总成。
(10)安装曲轴带轮。
(11)安装蛇形辅助传动带。
(12)安装右前轮位置的发动机前罩。
(13)安装右前轮。
(14)安装空气滤清器总成。
(15)将通气软管和曲轴箱强制通风软管连接至气缸盖罩。
(16)连接进气温度传感器连接器。
(17)安装发动机饰盖。
(18)连接蓄电池负极电缆。
