装备的车型有2009～2012款昂科雷，2011～2012款君越，2011～2012款GL8豪华商务车，2007～2012款林荫大道
    1．正时链单元分解

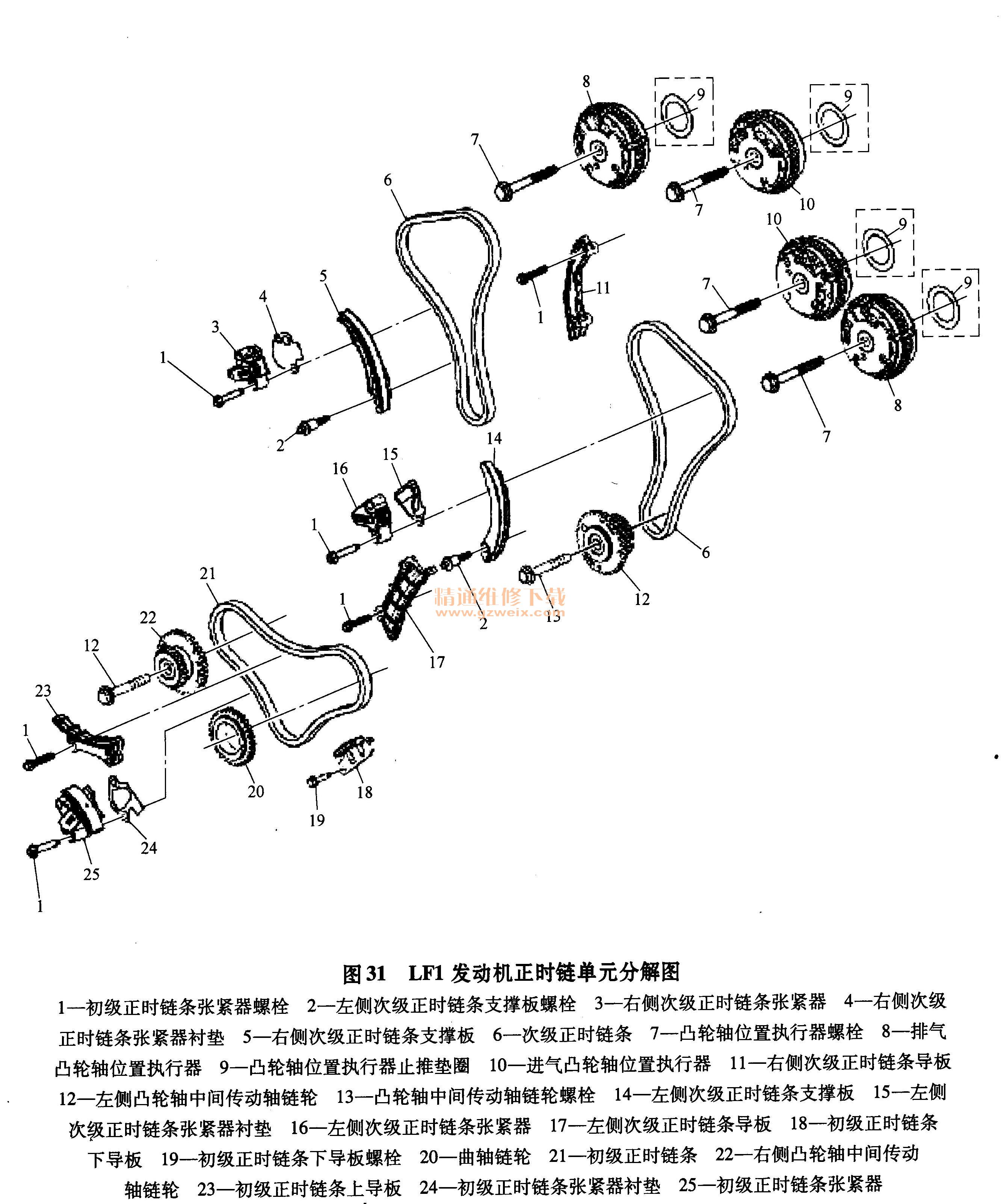

    LF1发动机正时链单元分解图如图31所示。

    2．凸轮轴正时传动链条定位图
    凸轮轴位置执行器正时标记如图32所示。

    第一阶段的正时链标记对准如图33所示。

    第二阶段的正时链标记对准如图34所示。

    3．正时链单元的安装步骤
    1）将专用工具安装到左侧凸轮轴的后部。
    注意：在安装任何凸轮轴传动链条前，所有的凸轮轴都必须锁定到位
    2）确保专用工具完全就位于凸轮轴上。
    3）使用套筒，确保曲轴在第一阶段正时对准位置时，曲轴链轮正时标记（1）对准机油泵盖（2）上的第一阶段正时标记，如图35所示。

    4）安装左侧次级凸轮轴传动链条。
    5）将左侧次级凸轮轴传动链条套在左侧凸轮轴中间传动链条惰轮的内侧链轮上，使凸轮轴传动链条的正时链节（1）对准左侧凸轮轴中间传动链条惰轮外侧链轮上的检修孔（2）,如图36所示。

    6）将次级凸轮轴传动链条套在两个左执行器传动链轮上。
    7）确保凸轮轴位置执行器链轮上的凸轮轴传动链条的正时链节之间有10个链节，如图37所示。

    8）将左侧排气凸轮轴位置执行器链轮圆形定位标记（2）对准凸轮轴传动链条正时链节（1），如图38所示。

    9）将左侧进气凸轮轴位置执行器链轮圆形定位标记（1）对准凸轮轴传动链条正时链节（2），如图39所示。
