雪佛兰LCU 1. 4L发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2014-02-11 15:08:19

3．正时链单元安装步骤
1）使用一个呆扳手转动凸轮轴，将凸轮轴凸角（1）定位在图61所示位置。

2）确保凸轮轴链轮正时标记（2）按图示定位，见图61。
3）如图62所示，将曲轴正时标记对齐至6点钟位置。

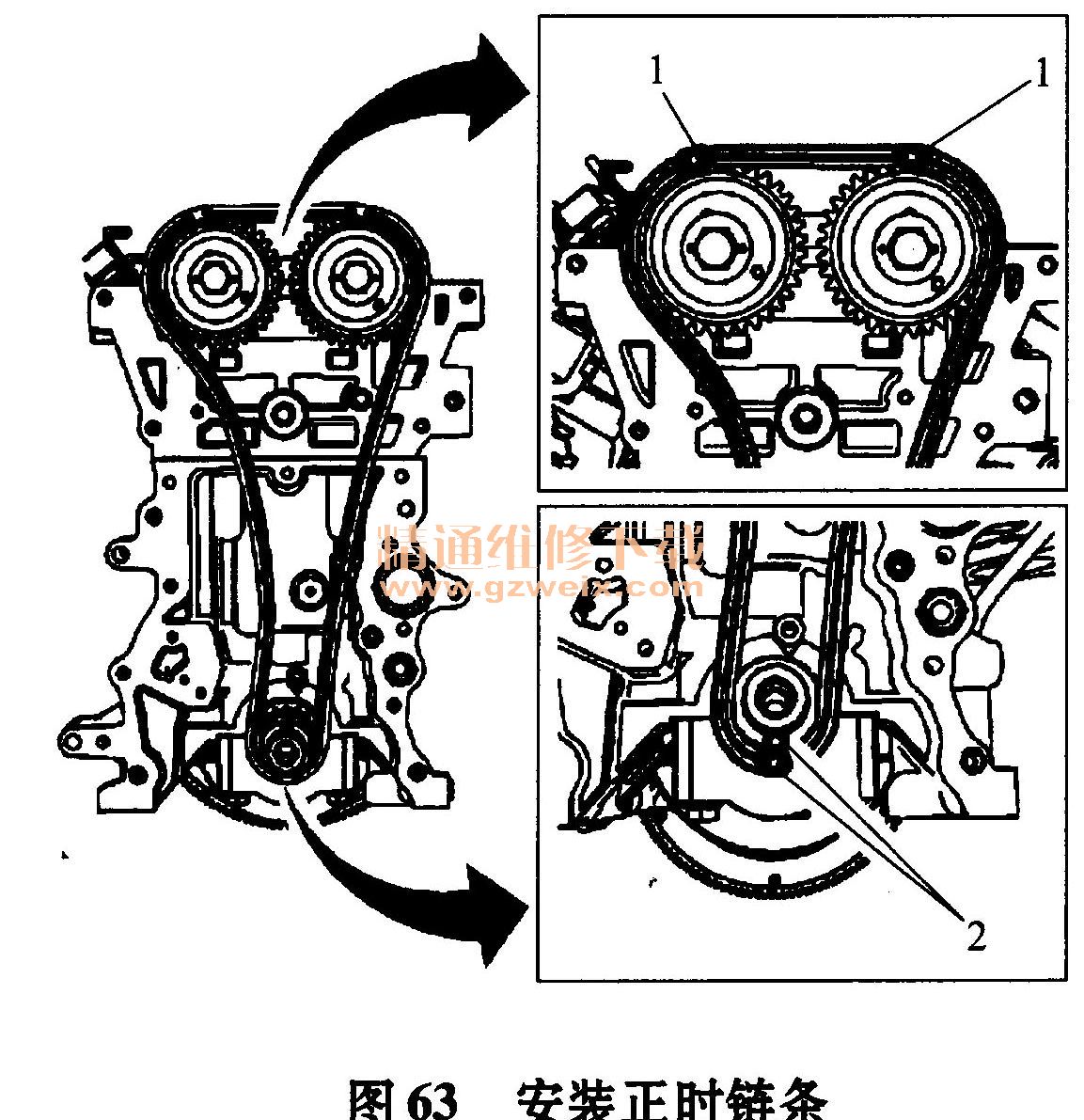

4）如图63所示，将正时链条安装在进气和排气凸轮轴链轮和曲轴链轮上。

    5）确保凸轮轴正时标记和以颜色编码的正时链节（1）对齐，如图63所示。
    6）确保曲轴正时标记和以颜色编码的正时链节（2）对齐，如图63所示。
    7）安装正时链条导板支撑板。
    8）安装正时链条导板支撑板螺栓，并紧固至10N·m （89lbf·in）。
    9）安装正时链条张紧器支撑板。
    10）安装正时链条张紧器支撑板侧螺栓，并紧固至10N·m （89lbf·in）。
    11）压住正时链条张紧器（1），并安装EN-50534销（3）以固定压住的张紧器，如图64所示。
