（二）检查正时
   （1）必备的专用工具、检测仪器以及辅助工具。
    锁定销T10414、扭力扳手V.A.G1331、紧固销T10340，如图5-92。

   （2）检查步骤。
    ①拧出用干固定冷却液管（如图5-93中4）的螺栓（如图5-93中3）。拧出紧固螺栓（如图5-93中2），并取下冷却液管支架（如图5-93中1）。

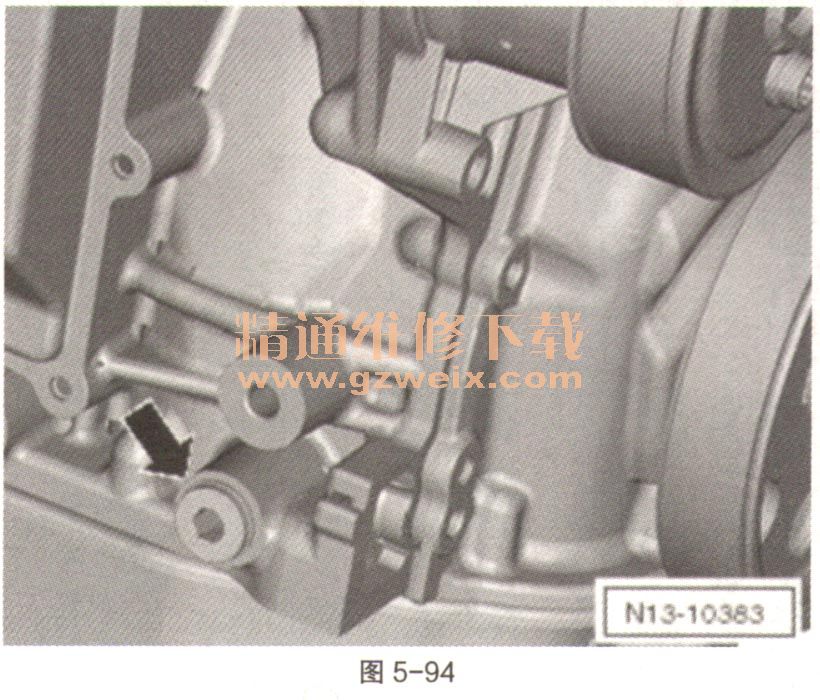

    ②拧出汽缸体上的螺旋塞（如图5-94中箭头）。

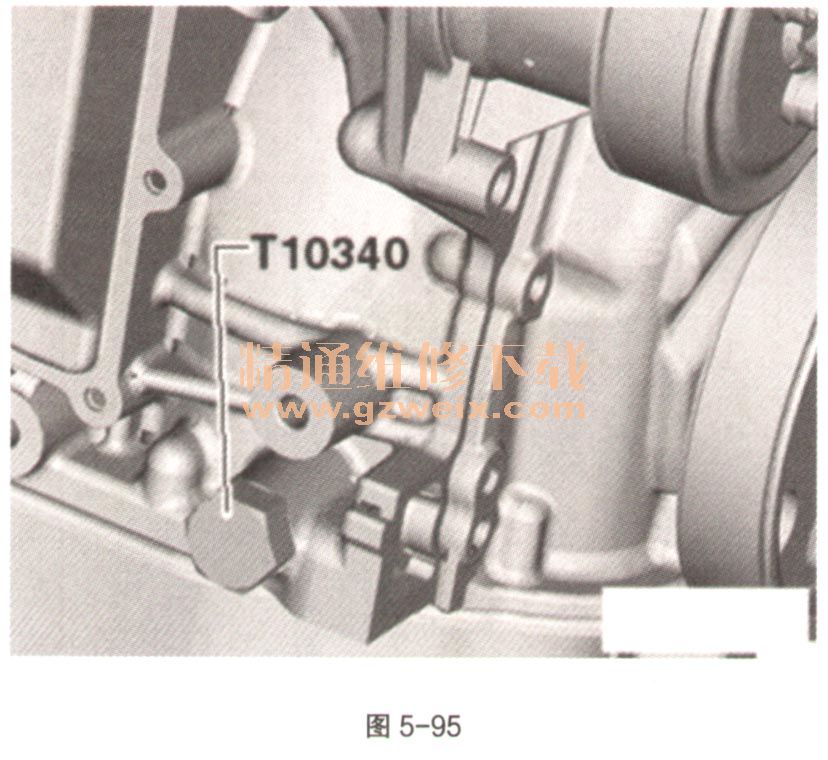

    ③在汽缸体中拧入紧固销T10340直至限位位置，如图5-95。如果紧固销T10340无法拧至限位位置，则表明曲轴位置不正确。这种情况下请进行如下操作：拧出紧固销；沿发动机运转方向将曲轴继续旋转1/4圈（90°）；在汽缸体中拧入紧固销T10340直至限位位置；以30N·m的力矩拧紧紧固销T10340;沿发动机运转方向将曲轴旋转至限位位置；用紧固销T10340沿发动机转动方向卡止曲轴。

    ④从单向阀上拔下2根软管（如图5-96中1）。拧出紧固螺栓（如图5-96中2），并从汽缸盖罩中拔出单向阀。

    ⑤凸轮轴凹槽（如图5-97中箭头）必须位于图示位置。

    ⑥在汽缸盖罩中装入锁定销T10414，直至限位位置，如图5-98。如果锁定销T10414无法插入到凸轮轴开口的限位位置，则表明正时不正确且必须调整。如果锁定销T10414可以推入汽缸盖罩的限位位置，则表明正时正常。拆下锁定销T10414和紧固销T10340。

    ⑦其他组装工作大体上与拆卸顺序相反。
