11正时链(如图5-109中1)置于正时罩盖内的浇铸凸耳(如图5-109中箭头)上。正时罩盖内侧的浇铸凸耳可防止正时罩盖滑落。
12凸轮轴齿轮(如图5-110中1)安装到凸轮轴上,并以50N·m的力矩拧紧紧固螺栓(如图5-110中2)。以50N·m的力矩拧紧凸轮轴齿轮,以便可以如下所述将凸轮轴旋转入位。用固定工具T10172固定住凸轮轴齿轮。接着逆着发动机运转方向将曲轴往回旋转1/4圈(90°)。在接下来调整凸轮轴时,逆着发动机运转方向旋转曲轴会损坏气门。

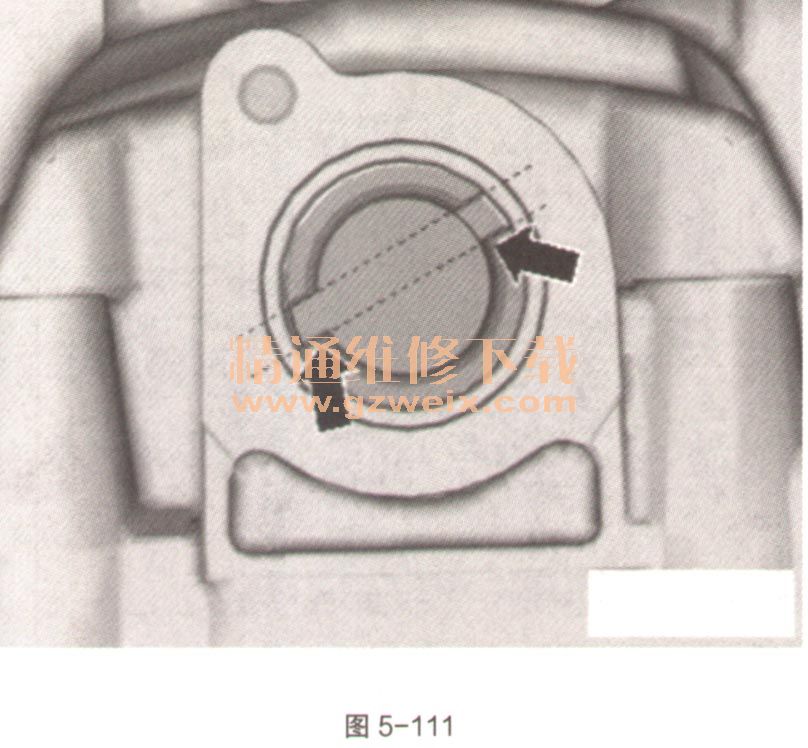

13旋转凸轮轴,直至凹槽(如图5-111中箭头)位于图中位置。
14在汽缸盖罩中装入锁定销T10414,直至限位位置。用力拧紧紧固螺栓(如图5-112中1)。沿发动机运转方向将曲轴旋转至限位位置。拆下凸轮轴齿轮。用固定工具T10172固定住凸轮轴齿轮。

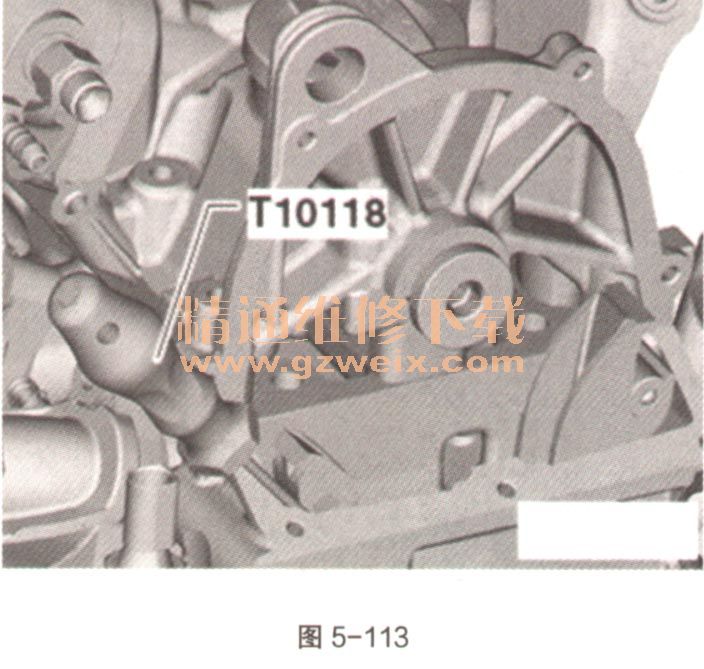

15用安装工具T10118抬高正时链,如图5-113。
16正时链(如图5-114中1)置于链轮(如图5-114中2)上。正时链必须贴紧滑轨(如图5-114中3)区域并略微张紧。用力拧紧凸轮轴齿轮的新紧固螺栓。必须将正时链置于张紧轨中间。

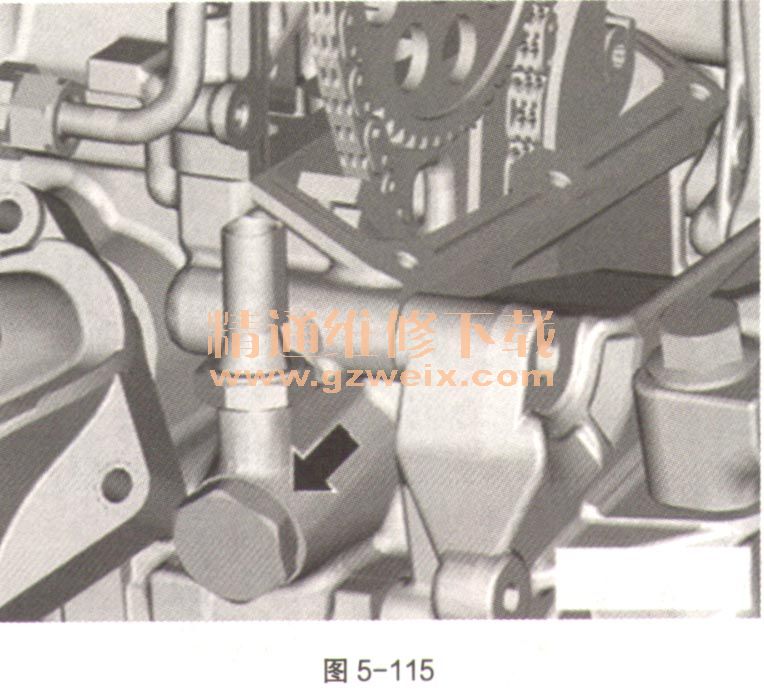

17以60N·m的力矩拧紧链条张紧器(如图5-115中箭头)。
18以50N·m的力矩拧紧螺栓(如图5-116中1)。在操作步骤结束时检查正时后,再将紧固螺栓继续旋转1/4圈(90°)。
19同时用固定工具T10172固定住凸轮轴齿轮。
20从凸轮轴中取出锁定销T10414。
21从汽缸体上拧出紧固销T10340。
22沿发动机运转方向将曲轴旋转2圈。
23在汽缸体中拧入紧固销T10340直至限位位置。沿发动机运转方向将曲轴旋转至限位位置。如果锁定销T10414可以插入凸轮轴中,则表明正时正常。
24如果正时不正常,重复调整正时。
25紧固螺栓继续旋转1/4圈(90°)。
26同时用固定工具T10172固定住凸轮轴齿轮。
27拆下锁定销T10414和紧固销T10340。
28安装上部正时罩盖。
29安装单向阀。紧固螺栓(如图5-117中2)的拧紧力矩:8N·m。
30插上软管(如图5-117中1)。

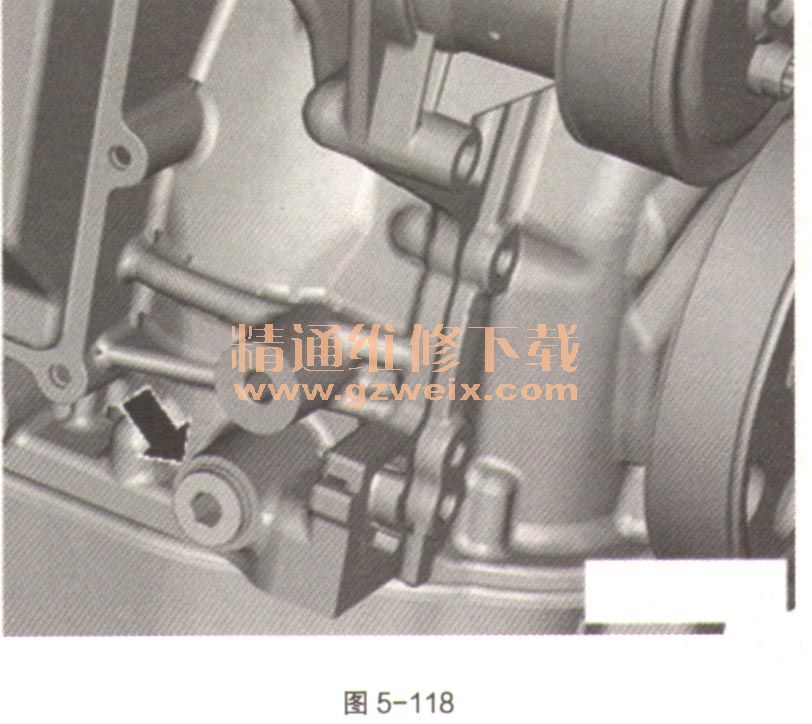

31安装螺旋塞,如图5-118。拧紧力矩:30N·m。
32加注冷却液。
33其他组装工作大体上与拆卸顺序相反。
