d．以相同方式（安装凸轮轴）来设置其他汽缸组。
    e．现在，已使用2个锁紧工具均匀地安装了全部4个凸轮轴，且不存在间隙。用手电筒检查凸轮轴时，您可以看到凸轮轴的侧调整边缘和锁紧工具之间没有明显的间隙。
    ⑥将锁紧销定位销9595/1插入震动平衡器的锁紧孔（如图6-57中2）。

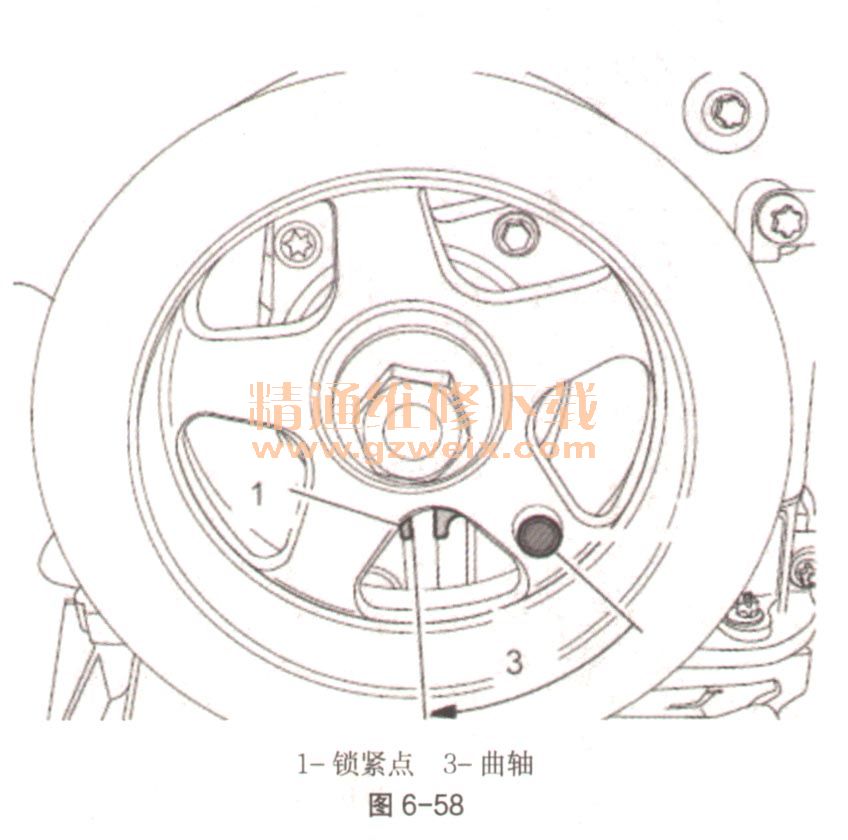

    ⑦转动震动平衡器处的曲轴（如图6-58中3），以便震动平衡器中的锁紧销滑入正时箱盖的下锁紧点（如图6-58中1）。转动的同时，对锁紧销轻轻施加压力。

    ⑧如果不小心将震动平衡器转过了头，请勿尝试将其再次转回。必须将锁紧工具拆下且必须以只对气门弹簧施加最小压力的方式转动凸轮轴。将曲轴转动一次并重新开始设置过程。
    ⑨正确安装凸轮轴和曲轴，如图6-59。

    ⑩按照说明拧紧4个凸轮轴上的凸轮轴控制器和链轮。进行此操作时，请务必顶住部件上的六角体。排气凸轮轴1-4缸上的链轮如图6-60。进气凸轮轴1-4缸上的凸轮轴控制器6-61。



    进气凸轮轴5-8缸上的凸轮轴控制器如图6-62。

    排气凸轮轴5-8缸上的链轮如图6-63。

    11拆下工具。
    12安装链条张紧器。
   （四）后续工作
   （1）安装火花塞。
    （2）在2个汽缸组上安装缸盖罩（气门室盖）。
