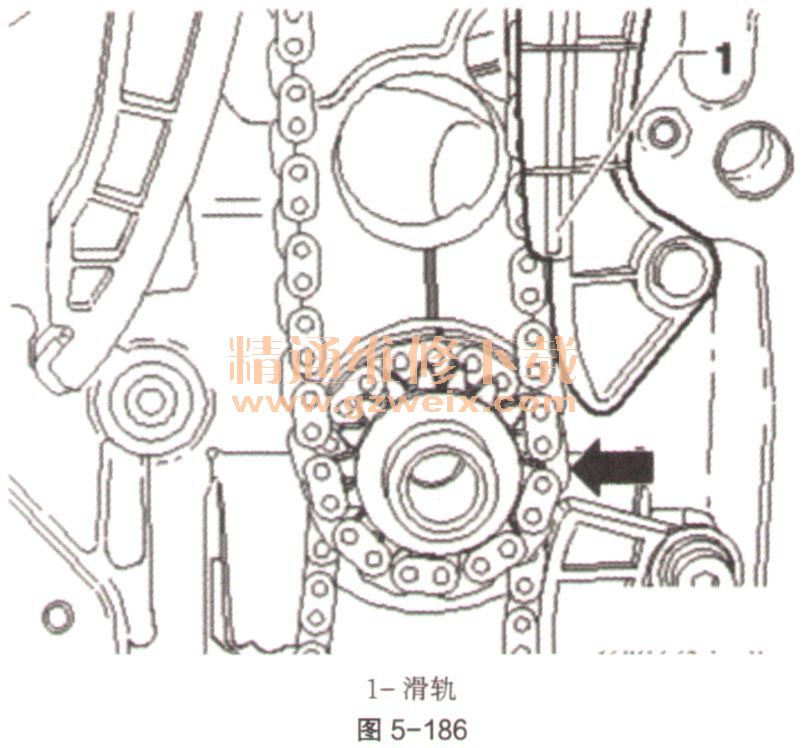

⑦正时链必须紧贴滑轨（如图5-186中1）和曲轴链轮（如图5-186中箭头）。

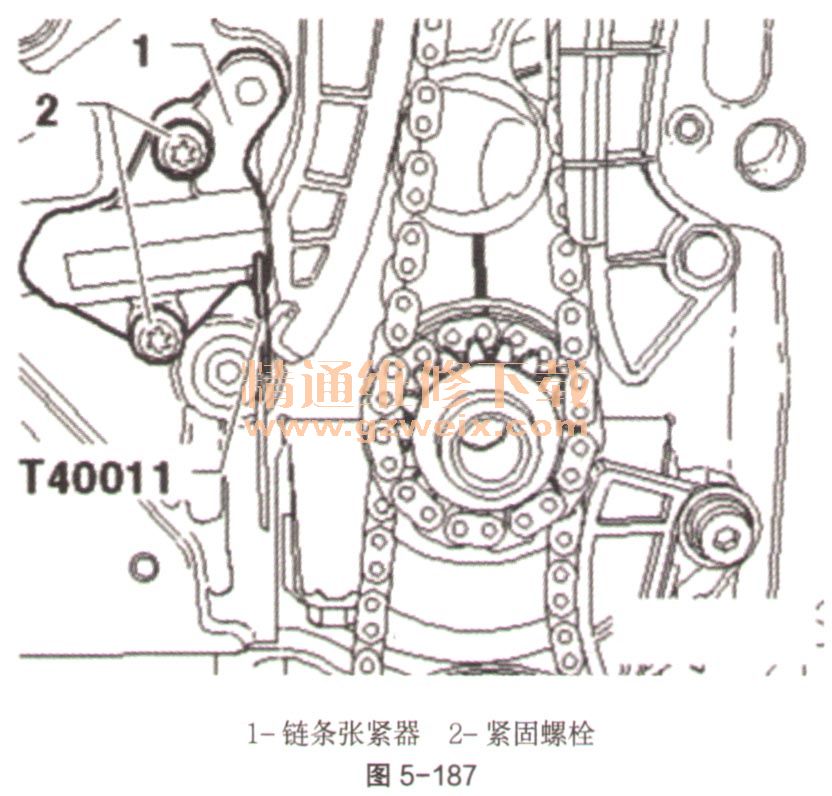

    ⑧安装链条张紧器（如图5-187中1），并以9N·m的力矩拧紧紧固螺栓（如图5-187中2）。从链条张紧器中拔出定位销T40011，以便张紧正时链。检查曲轴链轮和汽缸体上的记号，它们必须相对而立。

    ⑨以40N - m的力矩拧紧紧固螺栓（如图5-188中2），并以50N - m的力矩拧紧螺栓（如图5-188中4）（使用固定工具T10172）。检查正时后才能继续旋转（90°）来拧紧紧固螺栓（如图5-188中2和4）。凸轮轴调节器的紧固螺栓（如图5-188中2）为左旋螺纹。

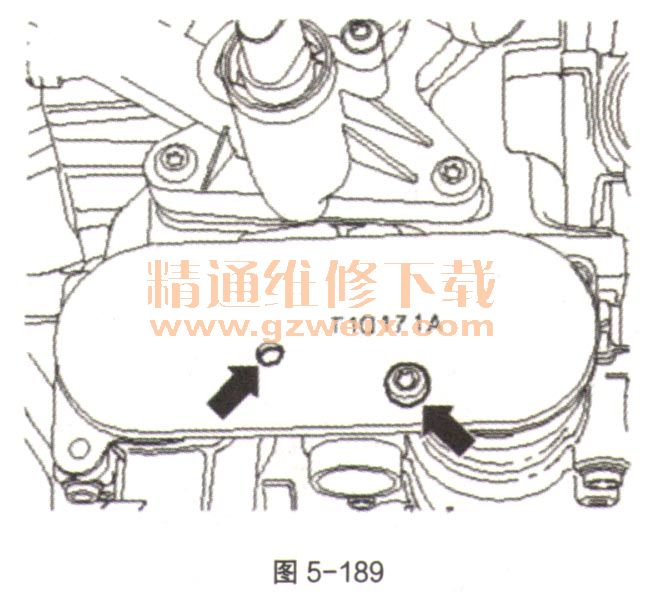

    ⑩拧出螺栓（如图5-189中箭头），并从凸轮轴壳体上取下凸轮轴固定装置T10171。检查正时。

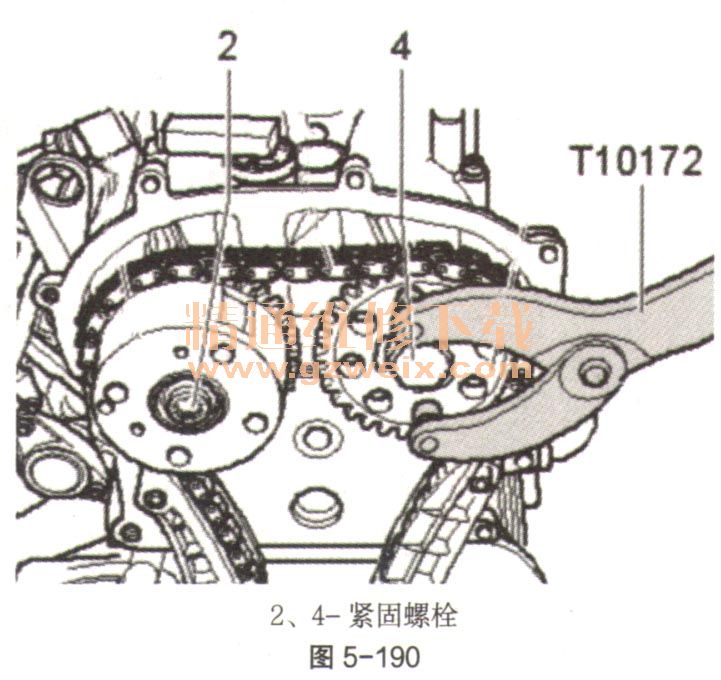

    11如果正时正确：用固定工具T10172固定凸轮轴齿轮并用一把刚性扳手将紧固螺栓（如图5-190中2（左旋螺纹）和4）继续旋转1/4圈（90°）。凸轮轴调节器的紧固螺栓为左旋螺纹。在拧紧到凸轮轴上时，凸轮轴齿轮不得扭转。

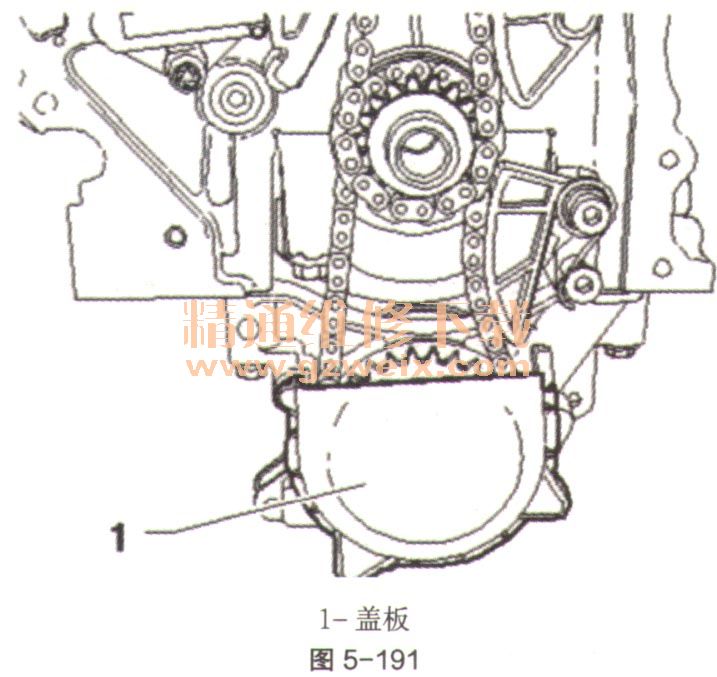

    12安装机油泵齿轮盖板（如图5-191中1）。

    13安装正时罩盖。
    14安装曲轴皮带轮。
    15安装多楔带。
    16安装发动机罩。
    17其他组装工作大体上与拆卸顺序相反。
