14将凸轮轴固定件T40005安装在凸轮轴的固定板内并将紧固螺栓拧松大约5圈。重新取下凸轮轴固定件T40005，如图5-251。

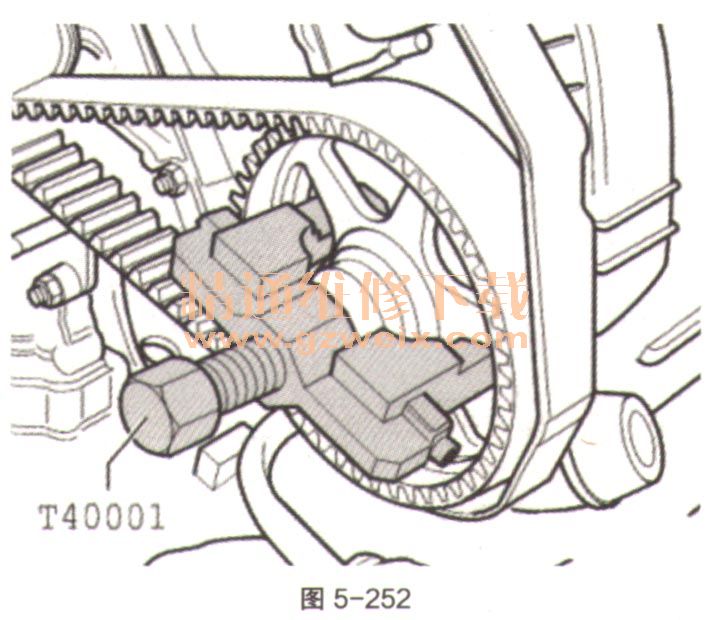

    15现在用双臂起拔器T40001和钩子T40001/2从锥齿轮上拔出凸轮轴正时齿轮，如图5-252。

    16松开张紧辊（如图5-253中箭头），并取下齿形皮带。

   （3）安装方法。

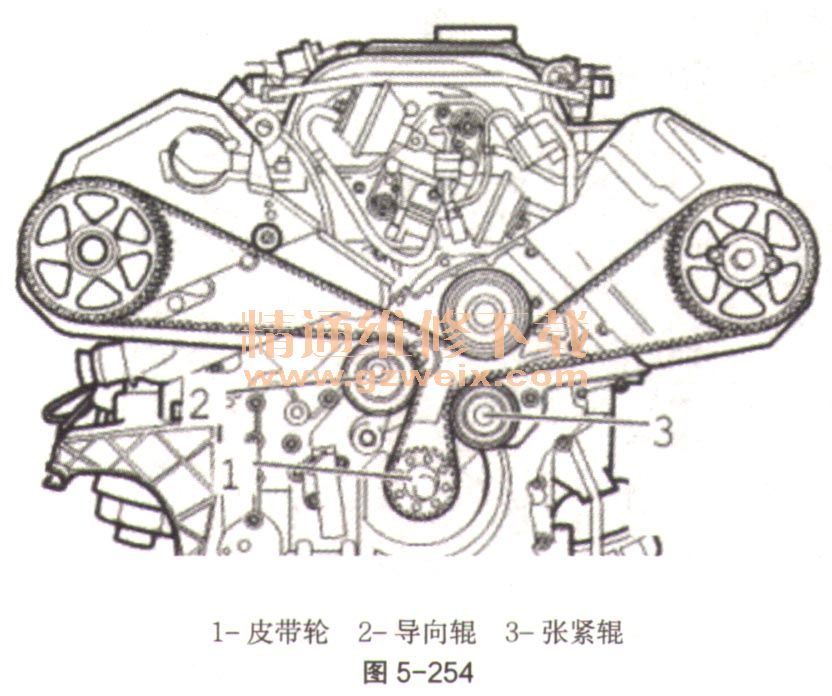

    ①对于已经运转的齿形皮带，请注意转动方向的标记。将齿形皮带首先挂到曲轴的齿形皮带轮（如图5-254中1）上，然后挂到齿形皮带张紧器的导向辊（如图5-254中2）上并挂到张紧辊（如图5-254中3）上。然后如图5-254挂到凸轮轴正时齿轮上和冷却液泵的皮带盘上。正确调整凸轮轴正时齿轮，使它在凸轮轴的圆锥体上处于恰好可以转动的状态。

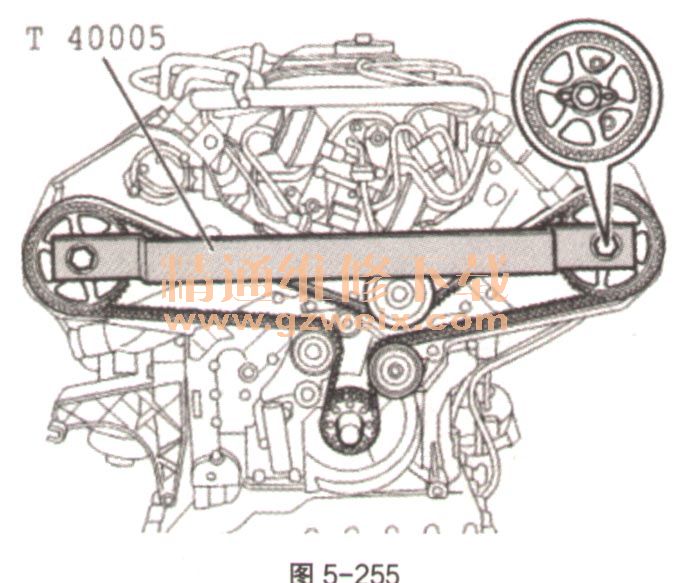

    ②重新将凸轮轴固定件T40005插在凸轮轴正时齿轮上，如图5-255。

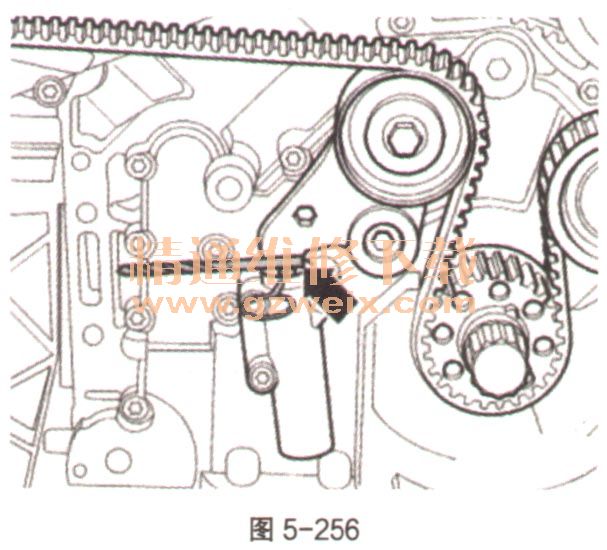

    ③将一个5mm的钻头置于张紧杆和液压件的活塞之间（如图5-256中箭头）。

    ④现在用扭矩扳手V.A.G1410预紧已松开的张紧辊并使用张紧辊扳手T40009沿逆时针方向（如图5-257中箭头）用4N·m的力矩预紧已插上的转换棘轮VAS 5122。在该位置上用45N·m的力矩拧紧螺栓（如图5-257中1）。重新取出5mm钻头。用内六角扳手按图5-257中箭头方向旋转齿轮张紧辊的张紧杆。

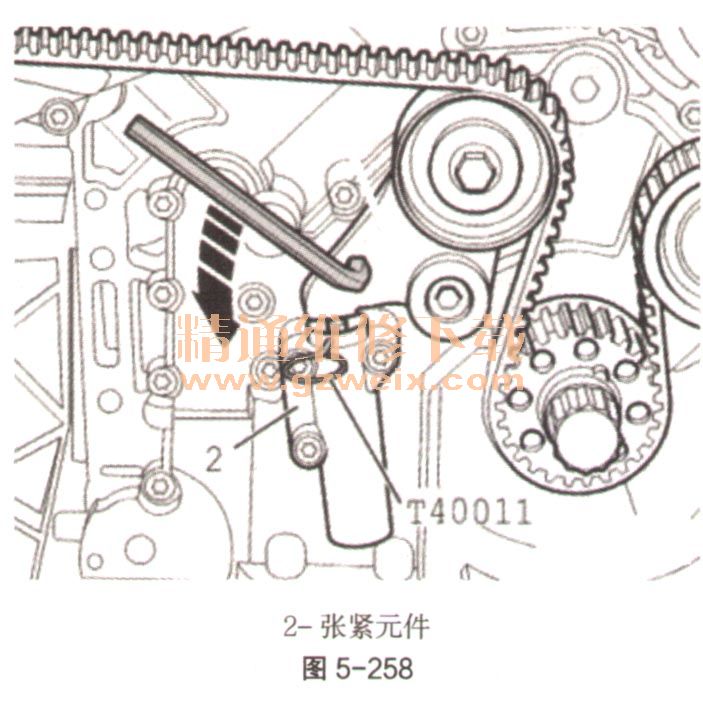

    ⑤当张紧杆压紧齿形皮带张紧元件（如图5-258中2）内的活塞时，拉出定位销T40011。
