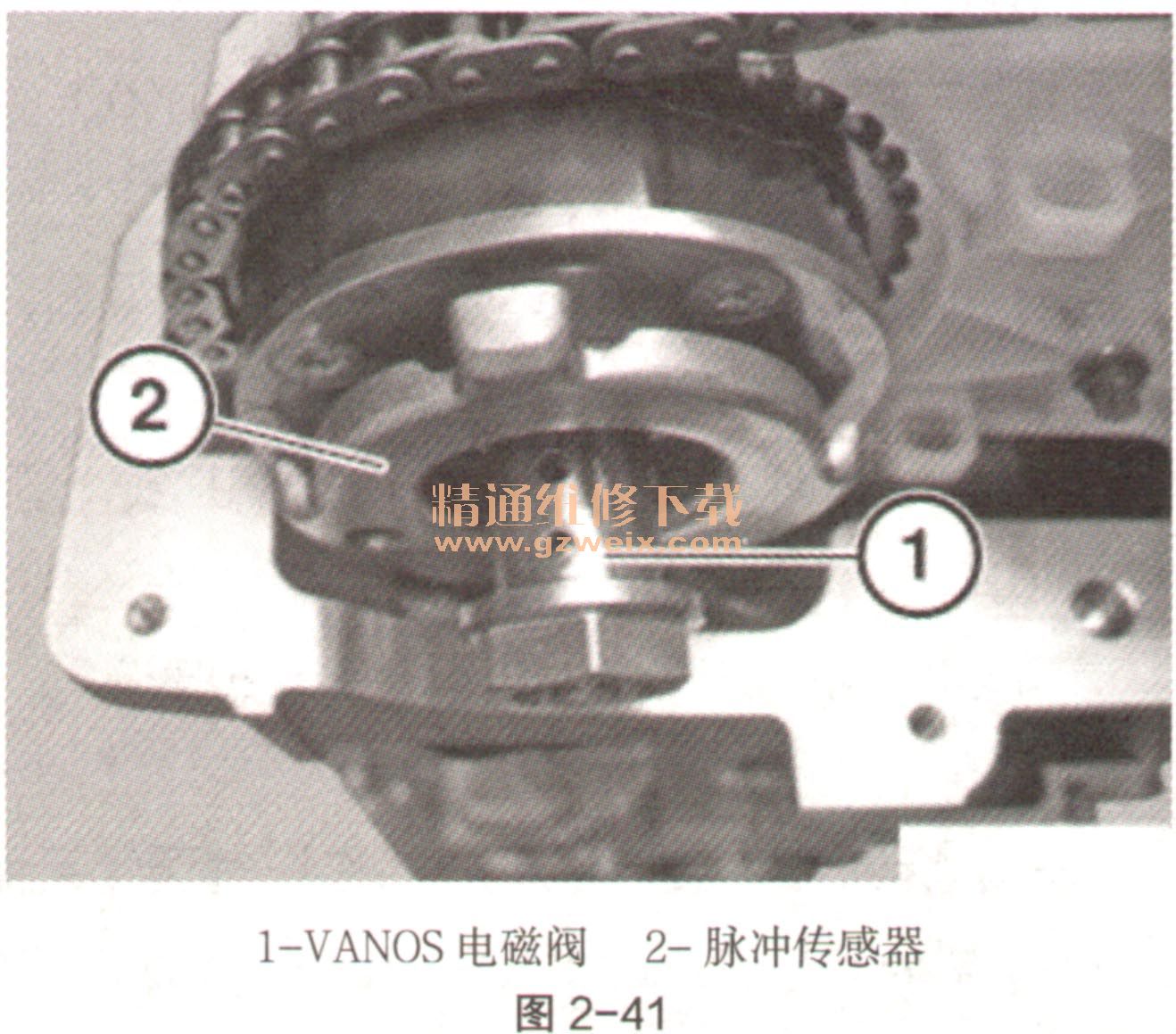

⑧移去排气侧的VANOS电磁阀（如图2-41中1）。移去排气侧的脉冲传感器（如图2-41中2），并且将其有序地放在专用工具114480上。订货号：83 30 0 495 105。
⑨略微升高正时链（如图2-42中2），然后将排气调整装置（如图2-42中1）从排气凸轮轴上移去。向上部斜着抽出排气调整装置。
⑩移去进气侧的VANOS电磁阀（如图2-43中1）。移去进气侧的脉冲传感器（如图2-43中2），并且将其有序地放在专用工具114 480上。
11略微升高正时链（如图2-44中2），然后将进气调整装置（如图2-44中1）从进气凸轮轴上移去。向上部斜着抽出进气调整装置。进气和排气调整装置有混淆危险。小心发动机损坏。
12进气和排气调整装置是不同的。排气凸轮轴的VANOS标有EX。进气凸轮轴的VANOS标有IN（如图2-45）。

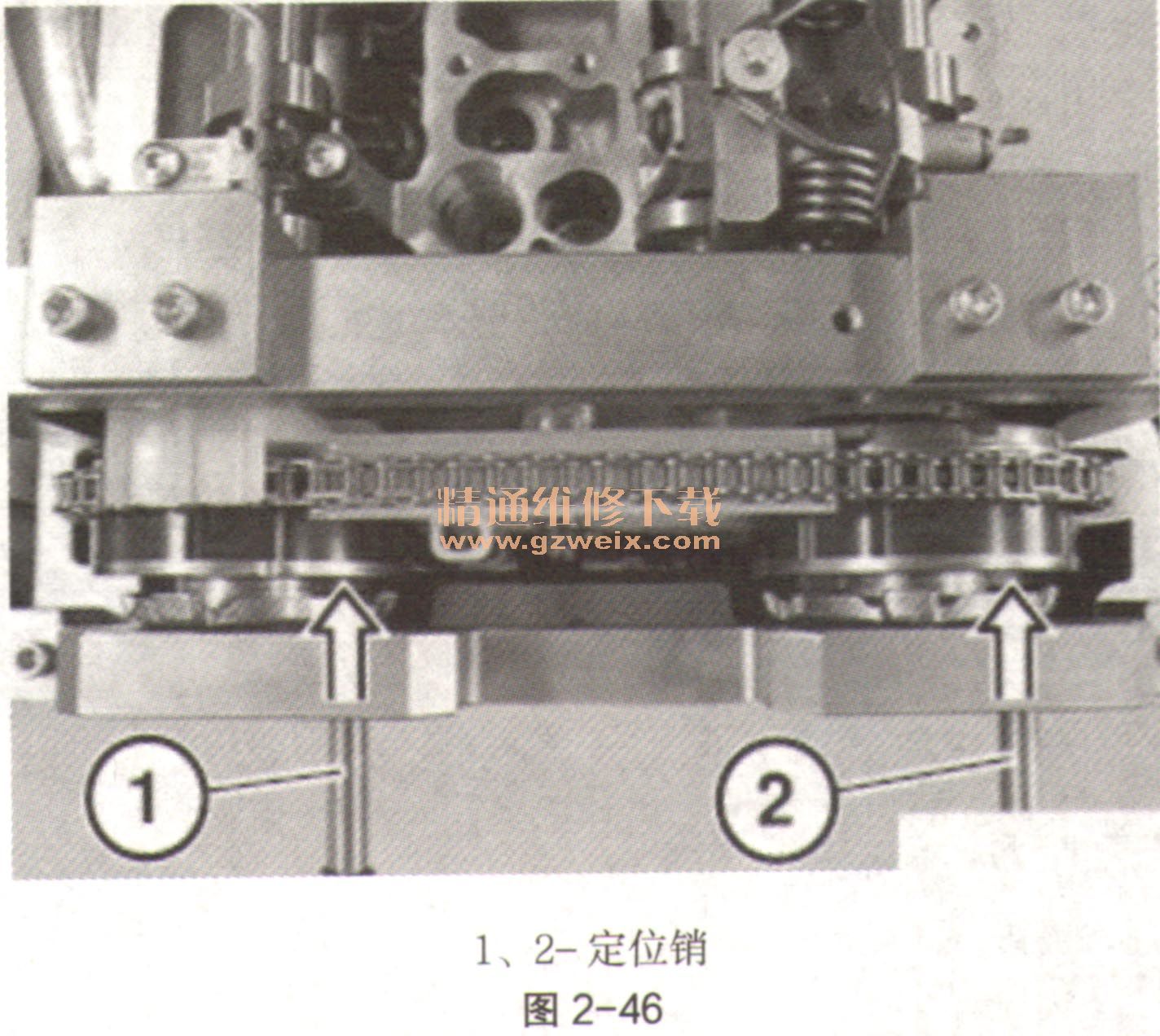

13安装说明：可以选择安装凸轮轴传感器齿盘。转动凸轮轴传感器齿盘，直至专用工具上的定位销（如图2-46中1和2）一致。沿箭头方向移动定位销。订货号：83302212830。

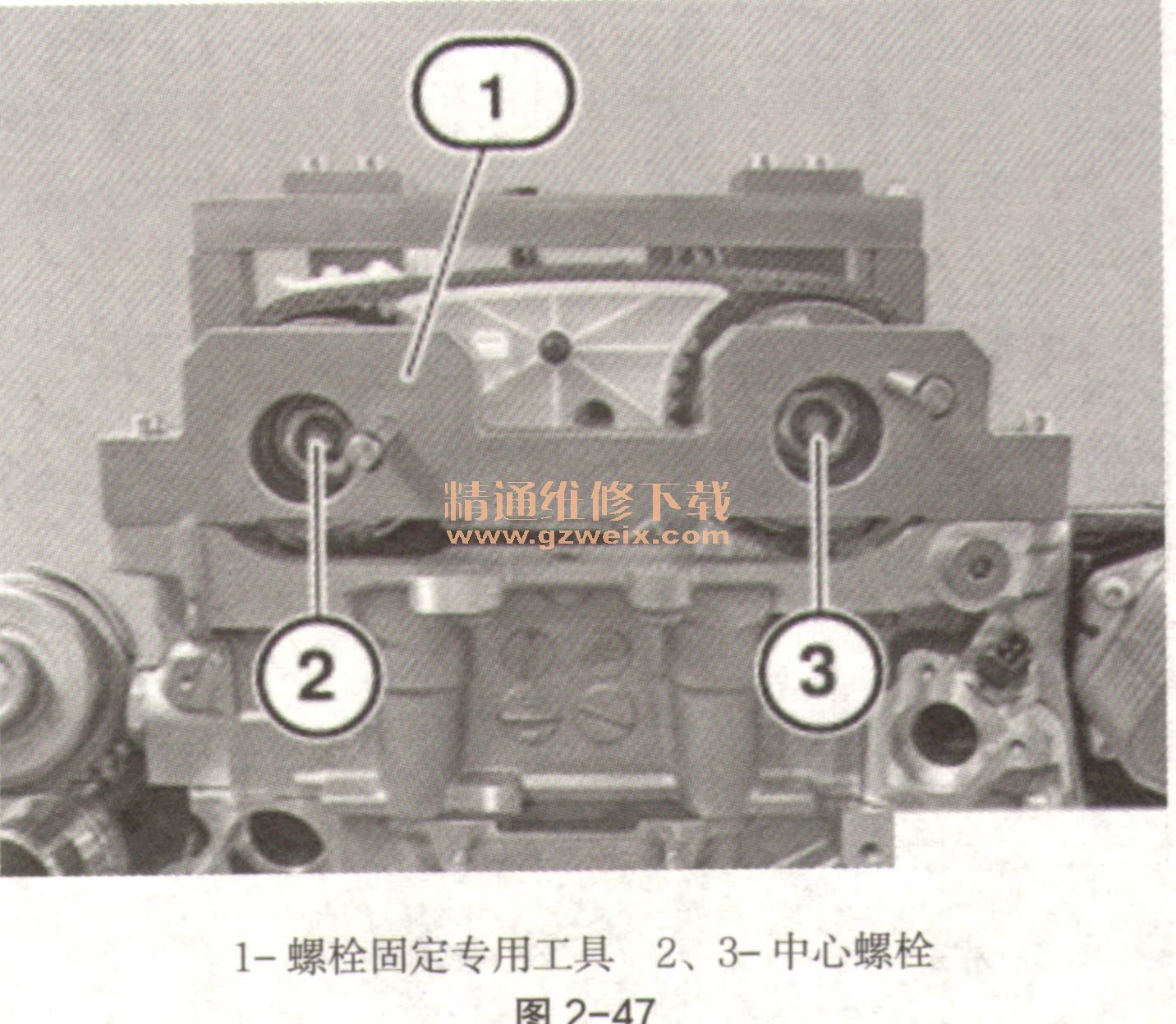

14用螺栓固定专用工具（如图2-47中1）。使得中心螺栓（如图2-47中2和3）紧贴在调整装置上。订货号：83 30 2 212 830。
15将专用工具119 340旋入汽缸盖（如图2-48）。使用专用工具119340和009250或者009460将正时链预紧到0.6 N·m。

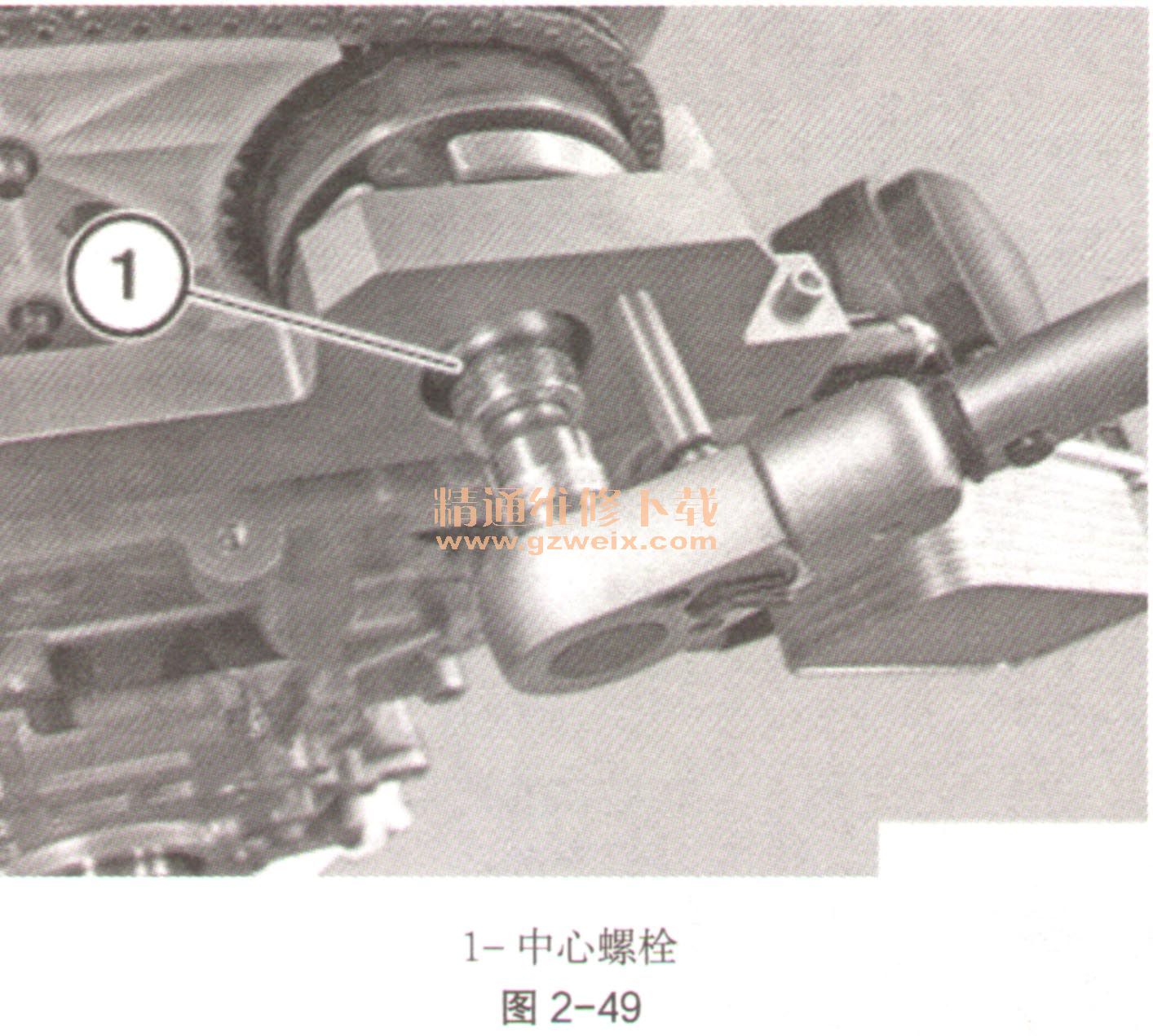

16使用专用工具固定进气调整装置的中心螺栓（如图2-49中1）。

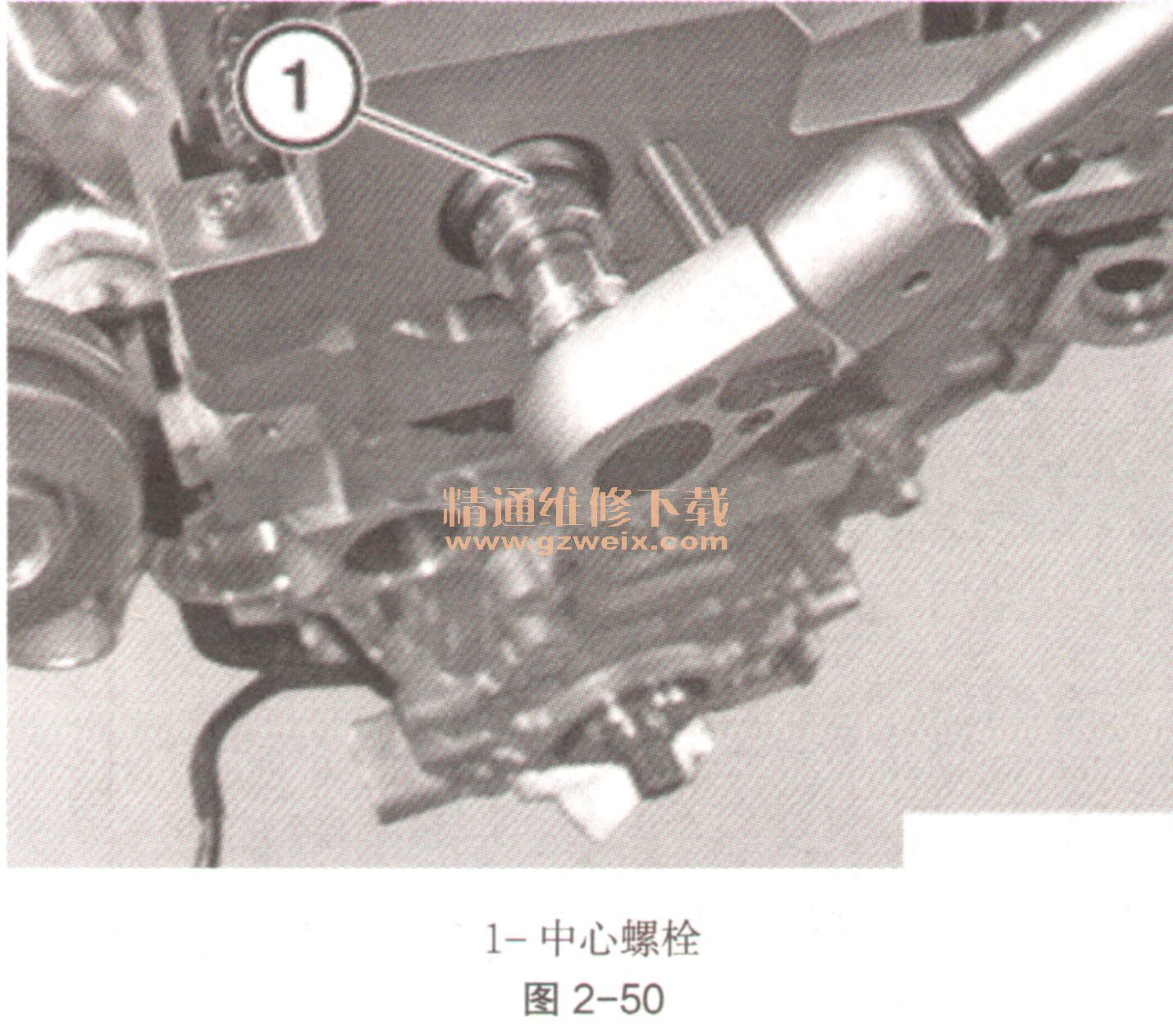

17使用专用工具固定排气调整装置的中心螺栓（如图2-50中1）。
18拆卸所有专用工具。安装链条张紧器。沿发动机旋转方向转动发动机中心螺栓2次并检查配气相位。
