2015～2020年宝马X5 xDrive28i（F15）（2.0L N20B20）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-07-18 08:22:13

   （二）检查凸轮轴配气相位
   （1）需要的专用工具：2 219 548、110 300、83302212831和83 30 2 212 830。
   （2）需要的准备工作。
    ①拆下上部纯空气管道。
    ②拆下火花塞。
    ③拆下汽缸盖罩。
    ④拆下前部和后部机组防护板。
   （3）拆卸方法。
    ①拆下密封盖（如图2-51中1）。将中心螺栓上的曲轴转到上止点位置。将专用工具2219548推入标定孔并固定曲轴。当用专用工具2219548在正确的标定孔上固定好飞轮时，就不能再通过中心螺栓移动发动机。

    ②沿箭头方向用螺丝起子拆下密封盖（如图2-52中1）。

    ③仅可将专用工具110300固定在飞轮（如图2-53中1）的预定位置上（参见箭头）。

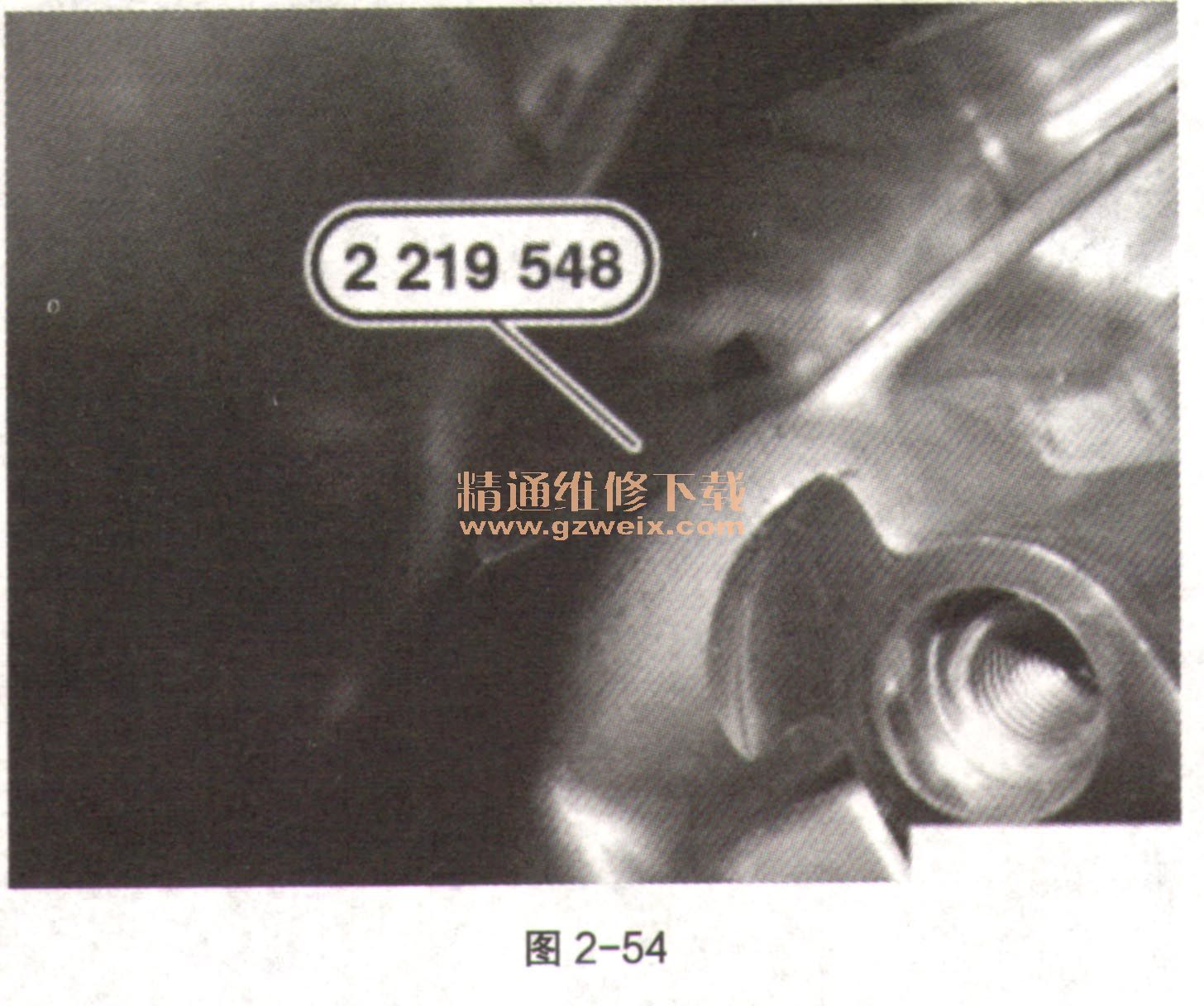

    ④安装说明：用机油浸润较容易拆卸和安装的专用工具2219548（如图2-54）。用专用工具2 219548通过标定孔固定曲轴。

    ⑤专用工具订货号：83302212831。将专用工具（如图2-55中1、4）固定在汽缸盖上。

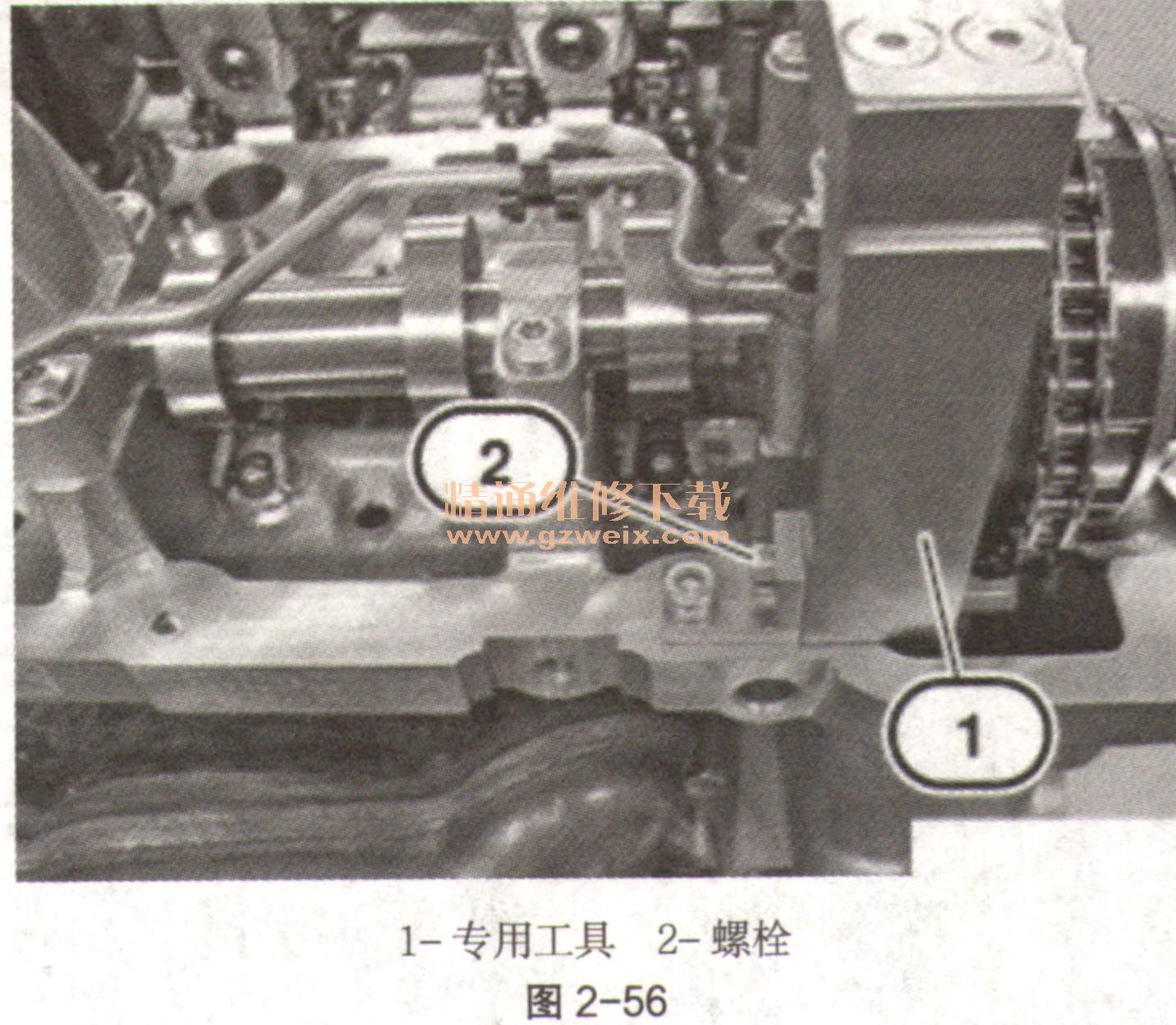

    ⑥将专用工具（如图2-56中1）用螺栓（如图2-56中2）固定在汽缸盖上。

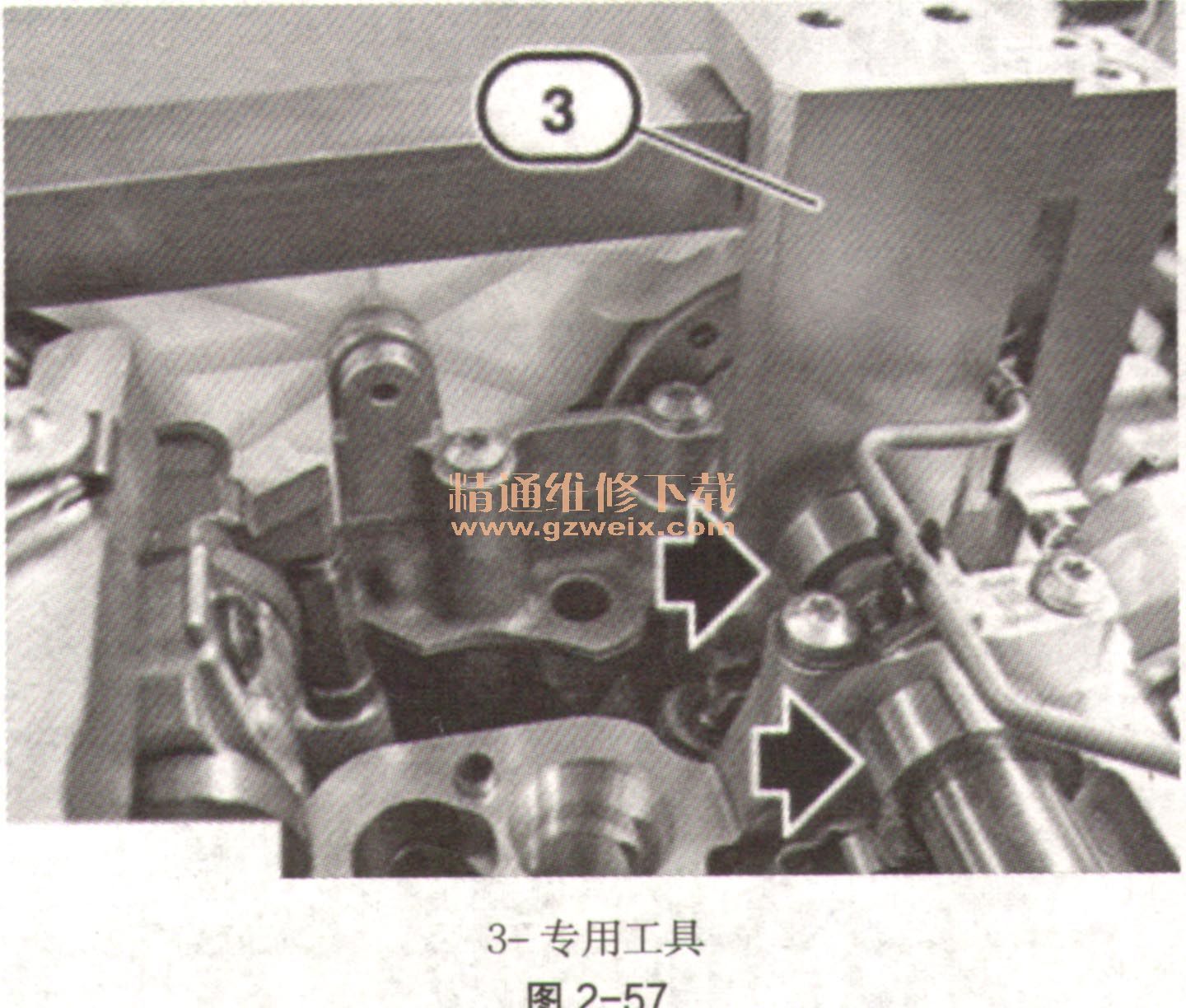

    ⑦将专用工具（如图2-57中3）无凹口地固定在排气凸轮轴的双平面段上。在汽缸1上的点火上止点位置中，排气凸轮轴的凸轮倾斜指向上部。

    ⑧将专用工具（如图2-58中2）有凹口地固定在进气凸轮轴的双平面段上。在汽缸1处于点火上止点位置时，进气凸轮轴的凸轮斜着向上部。
