⑤松开和固定中心螺栓时，务必进行螺栓（如图2-66中5）连接。用螺栓固定测尺（如图2-66中2）。

    ⑥松开和固定中心螺栓时，务必进行螺栓（如图2-67中7）连接。为了固定螺钉，必须拆除螺栓。用螺栓（如图2-67中7）固定测尺。

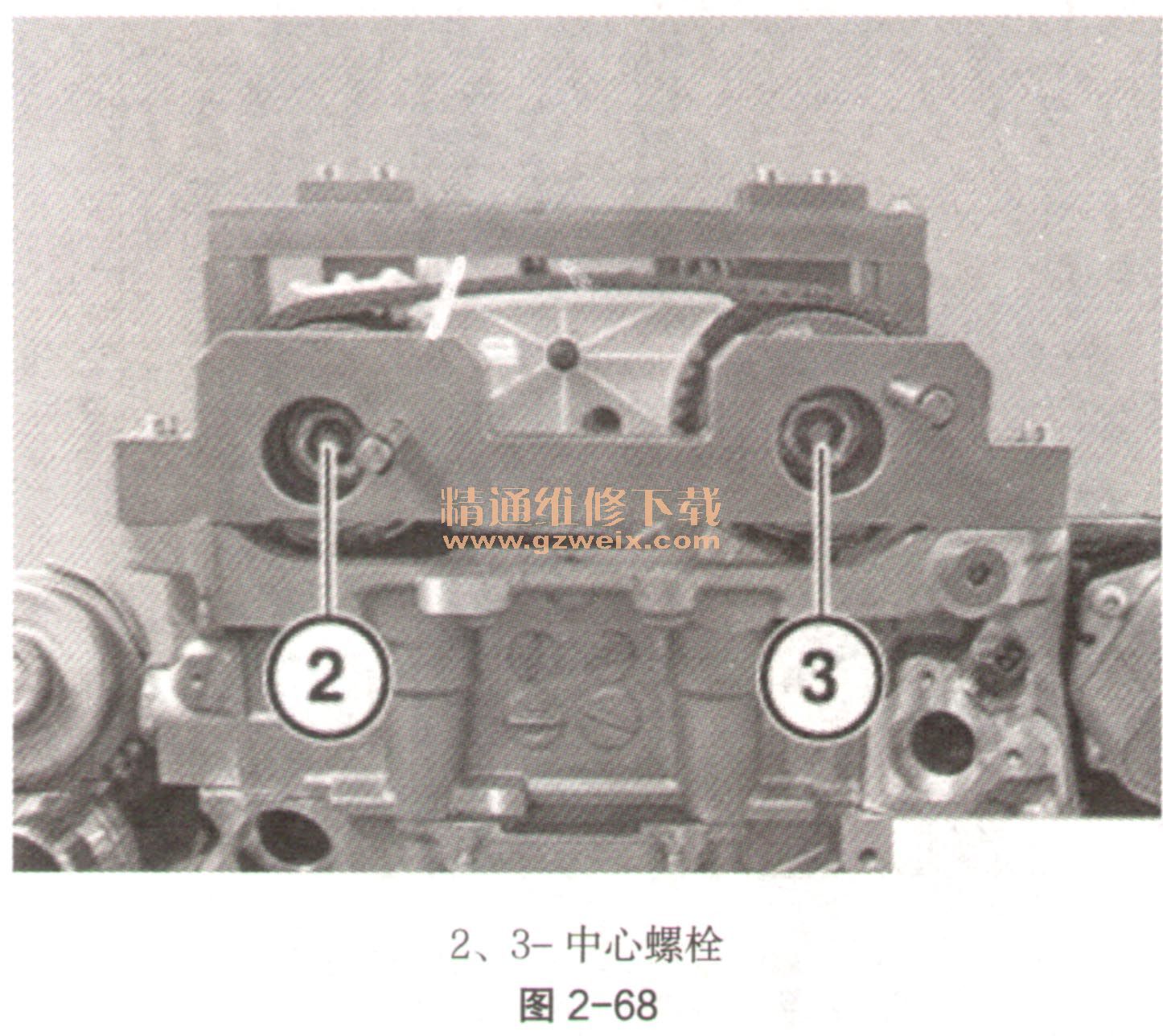

   （7） VANOS调整装置的中心螺栓（如图2-68中2和3）只能使用专用工具松开。如果不能安装该专用工具，必须支承在各个凸轮轴的双平面段上（有损坏危险）。松开中心螺栓。

    ⑧松开链条张紧器（如图2-69中2）。随时准备好抹布，在松开螺栓后会流出少量的发动机油，确保发动机油不会流到皮带传动机构上。安装说明：更新密封环。

    ⑨转动凸轮轴传感器齿盘，直到定位销（如图2-70中1和2）对准调节量规为止。固定凸轮轴传感器齿盘。

    ⑩使用专用工具11 9 340和00 9 250将正时链预紧至0.6 N - m，如图2-71。订购号码：83 30 0 496 778 83 30 0 493 971。

    11仅可使用专用工具固定进气调整装置的中心螺栓（如图2-72中1）。

    12仅可使用专用工具固定排气调整装置的中心螺栓（如图2-73中1）。

    13拆卸所有专用工具。沿发动机旋转方向转动发动机中心螺栓2次并检查配气相位。装配好发动机。
