（三）检查凸轮轴的基本位置
（1）带530标记的发动机M276，如图1-34。
（2）不带53°标记的发动机M276，如图1-35。

 （3）带53°标记的发动机M278，如图1-36。

 （4）不带53°标记的发动机M278，如图1-37。

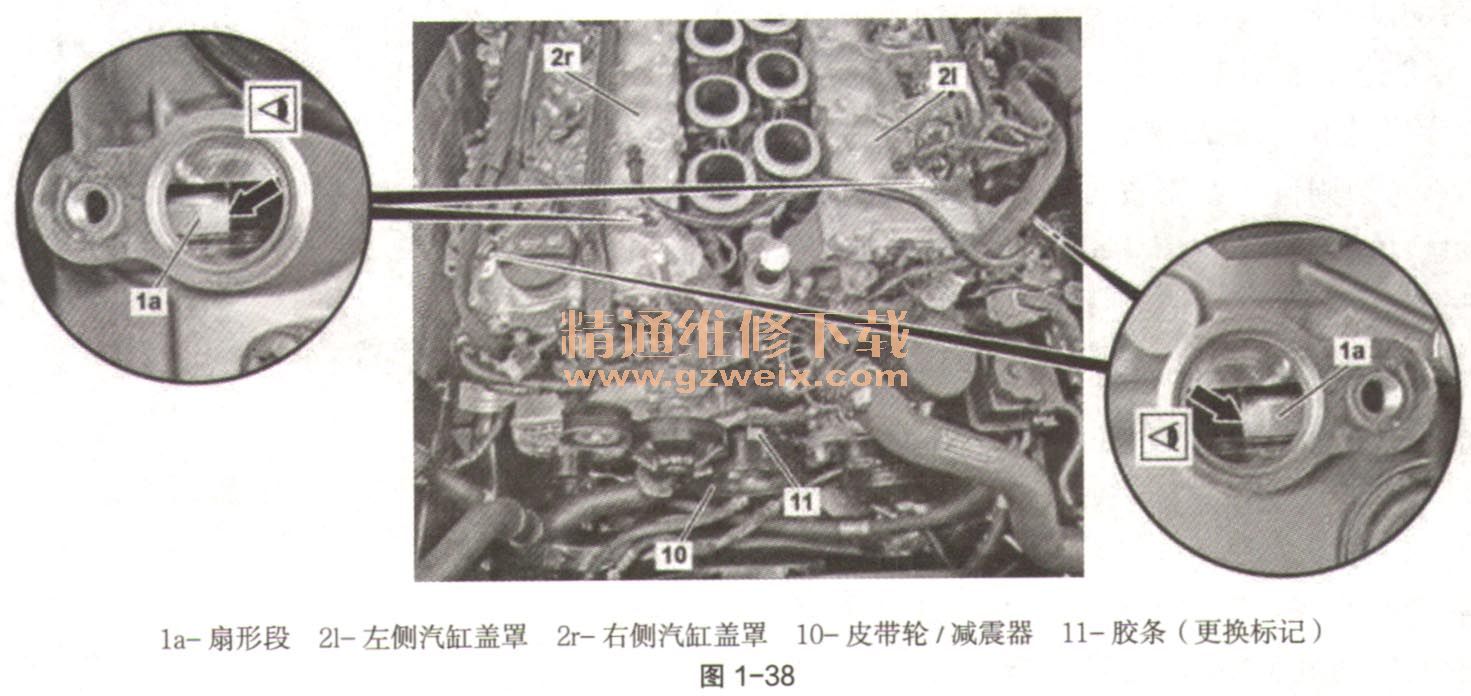

    （5）不带53°标记的发动机M276，如图1-38。

（6）右侧汽缸盖／左侧汽缸盖，如图1-39。

（7）拆卸／安装。
    ①拆下凸轮轴上的所有霍尔传感器。
    ②拆下发动机舱底部饰板的前部和中部。
    （8）检验。
    ①检查皮带轮／减震器（如图1-38中10）上是否有53°标记。
    ②将53°标记的替换标记粘贴到皮带轮／减震器上。皮带轮／减震器上不带53°标记的发动机：将17mm长的胶条（如图1-38中11）粘贴到皮带轮／减震器上的40°标记处，胶带的末端在皮带轮／减震器上标记出了缺失的53°标记。
    ③通过曲轴中央螺栓沿发动机转动方向将发动机转到汽缸1点火上止点（TDC）后53°曲轴转角处。皮带轮／减震器上带53°标记的发动机：不得沿与发动机转动方向相反的方向转动发动机。正时链会跳齿并导致发动机损坏。通过曲轴沿发动机转动方向转动发动机，直至皮带轮／减震器上的53°标记与参考边（如图1-38中10a）对齐。发动机M276的参考边位于冷却液泵上，发动机M157、M278的参考边则位于V形皮带张紧装置上。通过曲轴中央螺栓沿发动机转动方向将发动机转到胶条末端（汽缸1点火上止点后53°曲轴转角（KW））。皮带轮／减震器上不带53°标记的发动机：不得沿与发动机转动方向相反的方向转动发动机。正时链会跳齿并导致发动机损坏。通过曲轴沿发动机转动方向转动发动机，直至皮带轮／减震器上的53°标记与参考边对齐。发动机M276的参考边位于冷却液泵上，发动机M157、M278的参考边则位于V形皮带张紧装置上。
    ④检查凸轮轴的基本位置。通过对汽缸盖罩（如图1-39中2l、2r）上的霍尔传感器开口进行目视检查来检查凸轮轴的基本位置。在汽缸盖罩上霍尔传感器开口的中间必须能够看到扇形盘（如图1-39中1）扇形段（如图1-39中1a）的边缘（如图1-39中图A、B）。如果基本设置不正确，设定凸轮轴的基本位置。
    ⑤按照拆卸的相反顺序进行安装。
