(三)检查凸轮轴的基本位置

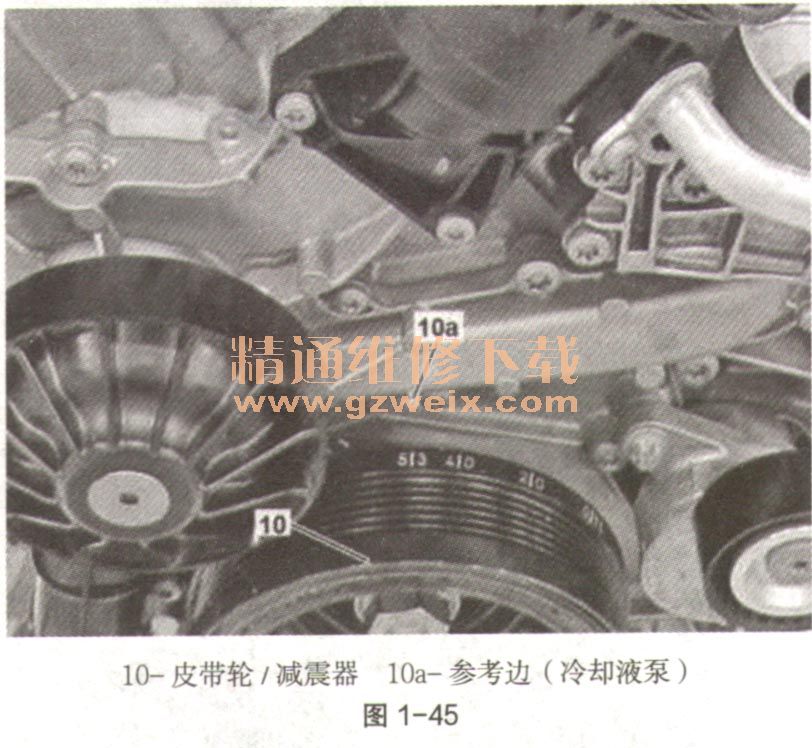

(1)带53°标记的发动机M276,如图1-45。
(2)不带53°标记的发动机M276,如图1-46和图1-47。
(3)右侧汽缸盖/左侧汽缸盖,如图1-48。
(4)拆卸/安装方法。
①拆下凸轮轴上的所有霍尔传感器。
②检查皮带轮/减震器(如图1-46或图1-47中10)上是否有53°标记。
③将53°标记的替换标记粘贴到皮带轮/减震器(如图1-46或图1-47中10)上。皮带轮/减震器(如图1-46或图1-47中10)上不带53°标记的发动机:将17mm长的胶条(如图1-47中11)粘贴到皮带轮/减震器(如图1-46或图1-47中10)上的40°标记处。胶条(如图1-47中11)的末端在皮带轮/减震器(如图1-46或图1-47中10)上标记出了缺失的53°标记。
④通过曲轴中央螺栓沿发动机转动方向将发动机转到1号汽缸点火上止点(TDC)后53°曲轴转角处。皮带轮/减震器(如图1-46或图1-47中10)上带53°标记的发动机:不得沿与发动机转动方向相反的方向转动发动机,否则会使发动机正时链跳齿。通过曲轴沿发动机转动方向转动发动机,直至皮带轮/减震器(如图1-46或图1-47中10)上的53°标记与参考边(如图1-46中10a)对齐,参考边(如图1-46中10a)位于冷却液泵上。通过曲轴中央螺栓沿发动机转动方向将发动机转到胶条(如图1-47中11)末端(1号汽缸点火上止点(TDC)后53°曲轴转角(KW))。皮带轮/减震器(如图1-46或图1-47中10)上不带53。标记的发动机:不得沿与发动机转动方向相反的方向转动发动机,否则会使发动机正时链跳齿。通过曲轴沿发动机转动方向转动发动机,直至皮带轮/减震器(如图1-46或图1-47中10)上的53°标记与参考边(如图1-46中10a对齐。参考边(如图1-46中10a)位于冷却液泵上。
⑤检查凸轮轴的基本位置。通过对汽缸盖罩(如图1-48中21和2r)上的霍尔传感器开口进行目视检查来检查凸轮轴的基本位置。在汽缸盖罩(如图1-48中21和2r)上从霍尔传感器开口的中间必须能够看到扇形盘(如图1-48中1)扇形段(如图1-48中1a)的边缘。如果基本设置不正确,见调节凸轮轴的基本位置。
⑥按照拆卸的相反顺序进行安装。
