2015年奔驰GLK300(X204)(3.0L M276)发动机正时校对方法
来源:本站整理  作者:佚名  2018-08-04 19:07:05

      (一)专用工具

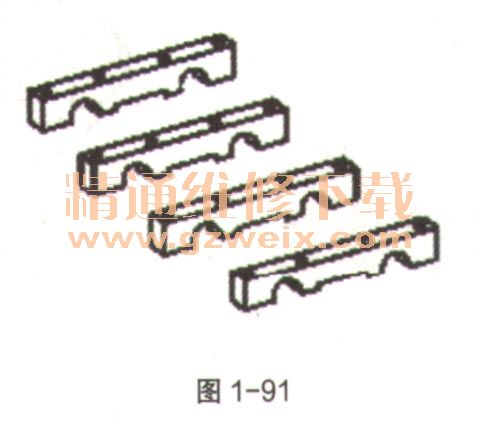

    (1)固定装置276 589 0140 00,如图1-91。

     (2)模板278 589 00 23 00,如图1-92。

    (二)拆卸/安装凸轮轴

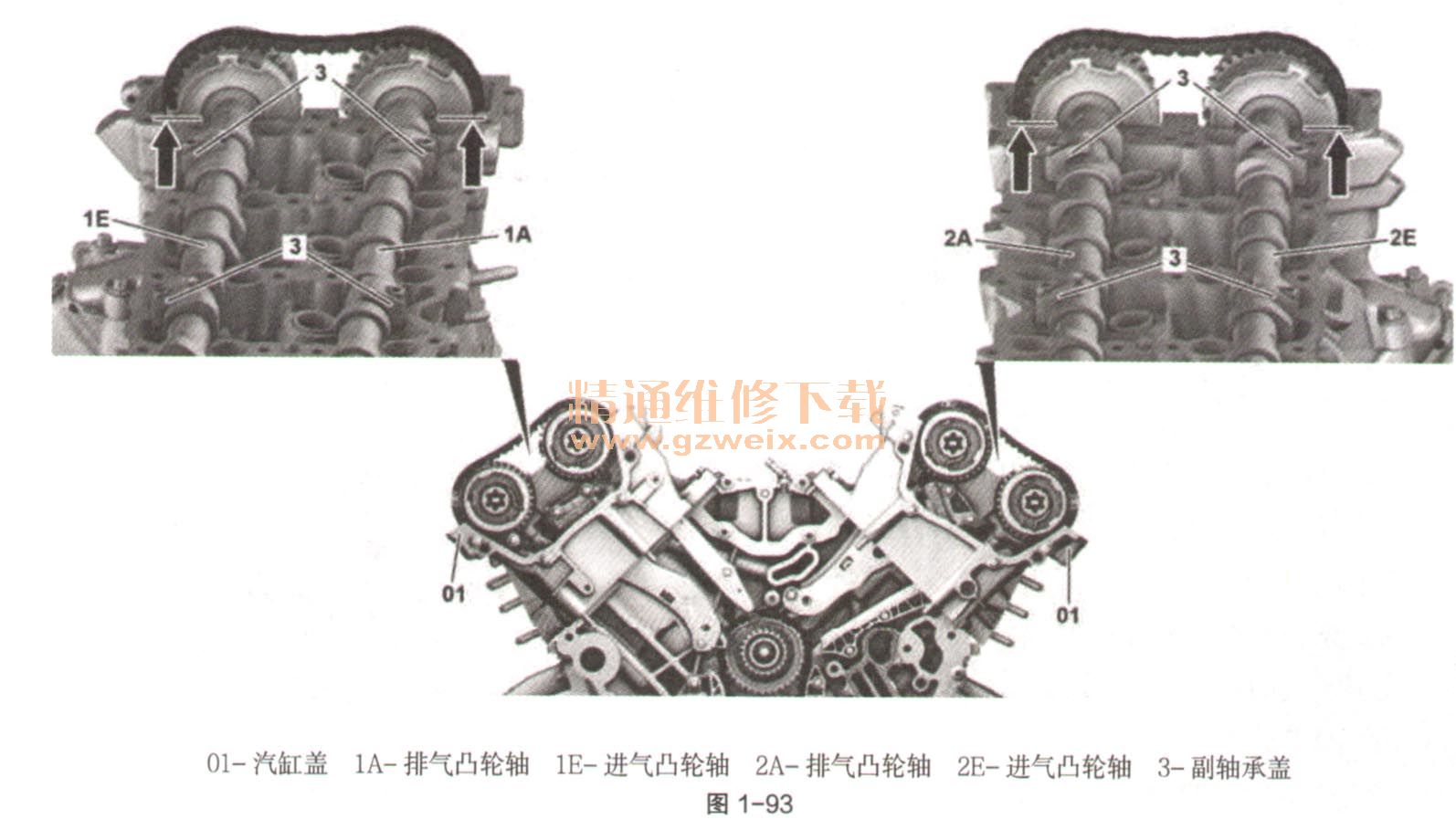

    (1)图1-93为发动机M278。
    (2)拆卸/安装。
    ①拆下相应的链条张紧器。
    ②拆下汽缸盖罩。
    ③拆下副轴承盖(如图1-93中3)并安装压紧工具。螺钉/螺栓连接辅助轴承盖到汽缸盖。

    ④通过曲轴中央螺栓沿发动机转动方向转动发·动机,直到1号汽缸到达点火上止点(TDC)。
    ⑤拆下压紧工具。
    ⑥拆下右侧汽缸盖(如图1-93中01)上的排气和进气凸轮轴(如图1-93中1A、1E)。拆卸右侧汽缸盖上的凸轮轴时,首先必须拆下右侧汽缸盖(如图1-93中01)上的排气凸轮轴(如图1-93中1A)。凸轮轴(如图1-93中1A、1E)上的标记必须与汽缸盖平面对准。润滑补偿元件和凸轮轴支承点。拆下右侧汽缸盖(如图1-93中01)上的排气和进气凸轮轴(如图1-93中2A、2E)。拆卸左侧汽缸盖上的凸轮轴时,首先必须拆下左侧汽缸盖(如图1-93中01)上的进气凸轮轴(如图1-93中2E)。凸轮轴(如图1-93中2A、2E)上的标记必须与汽缸盖平面对准。润滑补偿元件和凸轮轴支承点。
    ⑦拆下凸轮轴调节器。
    ⑧标记凸轮轴脉冲轮。适用于脉冲轮上缺失颜色编码的情况。
    ⑨检查凸轮轴(如图1-93中1A、1E、2A、2E)的基本位置。
    ⑩按照拆卸的相反顺序进行安装。
