(四)调节凸轮轴的基本位置

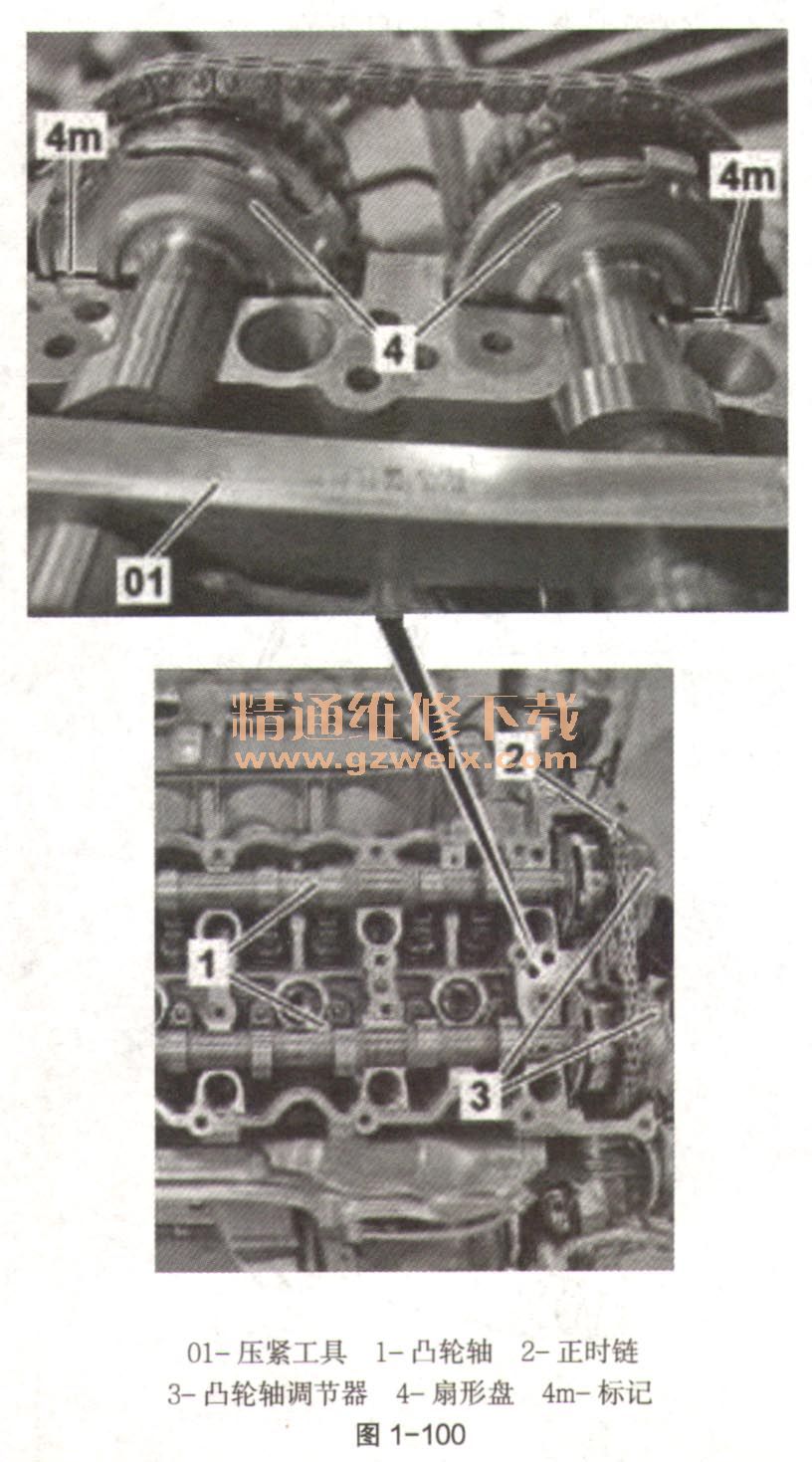

(1)图1-100为M278发动机。
搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。搬运部件时,肢体不能进入机器的工作范围。
(2)拆卸。
①拆下离心机。
②拆下汽缸盖罩。
③检查扇形盘(如图1-100中4)上是否有标记(如图1-100中4m)。
④如果扇形盘(如图1-100中4)上没有标记(如图1-100中4m),拆下凸轮轴(如图1-100中1)。
⑤如果扇形盘(如图1-100中4)上没有标记(如图1-100中4m),在扇形盘(如图1-100中4)上添加标记(如图1-100中4m)。
⑥如果扇形盘(如图1-100中4)上没有标记(如图1-100中4m),安装凸轮轴(如图1-100中1)。
⑦将压紧工具(如图1-100中01)安装到凸轮轴(如图1-100中1)上。
⑧松开增压空气冷却器,然后在保持冷却液管路连接的情况下压到前部(M276.8发动机)。
⑨通过曲轴中央螺栓沿发动机转动方向将曲轴转到1号汽缸点火上止点(TDC)后40°曲轴转角(CKA)处。对曲轴总成执行修理作业后,确保发动机位于点火上止点(TDC)后40°曲轴转角处。如果装配时,曲轴总成位于重叠上止点(TDC)后40°曲轴转角处,则所有凸轮轴(如图1-100中1)都与基本设置的位置相差约1/2齿。如果在已拆下次级链条的情况下转动曲轴,则必须转动720°,以再次到达曲轴总成上正确的点火上止点(TDC)位置。
⑩拆下2个链条张紧器。拆下汽缸盖罩后,可在1号汽缸点火上止点(TDC)后40°曲轴转角(CKA)处拆下2个链条张紧器。要拆下右侧链条张紧器,需要助手转动排气凸轮轴以松开张紧轨。
11拆下右侧排气凸轮轴的凸轮轴调节器(如图1-100中3)。要松开和拧紧右侧凸轮轴调节器(如图1-100中3)上的控制阀,必须由助手反向固定排气凸轮轴。
12将正时链(如图1-100中2)从凸轮轴调节器(如图1-100中3)上拆下。要松开张紧轨,应请助手将凸轮轴(如图1-100中1)固定在基本位置。
13将凸轮轴(如图1-100中1)转入基本位置。必须请助手使用合适的工具将凸轮轴(如图1-100中1)固定在基本位置。
(3)检验。
①检查左侧汽缸盖上的正时链(如图1-100中2)是否正确落座。检查正时链(如图1-100中2)是否铺设在2个凸轮轴调节器(如图1-100中3)上及是否与齿正确啮合。如果并非如此,必须转动相应的凸轮轴(如图1-100中1),直至正时链(如图1-100中2)正确靠上。
②检查凸轮轴(如图1-100中1)的安装位置是否正确。扇形盘(如图1-100中4)上的标记(如图1-100中4m)必须与汽缸盖的边缘对准。
