（9）装配链节602 589 02 40 00，如图1-117。

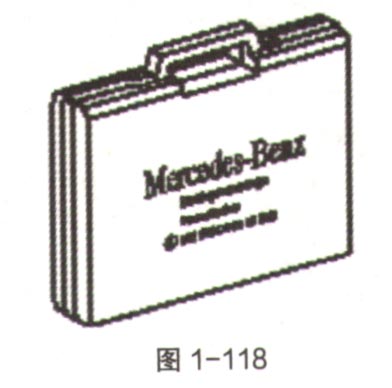

 （10）工具箱602 589 00 98 00，如图1-118。

（11）固定装置642 589 04 40 00，如图1-119。

    （12）压紧装置套件642 589 00 3100，如图1-120。

    （二）检查发动机正时链

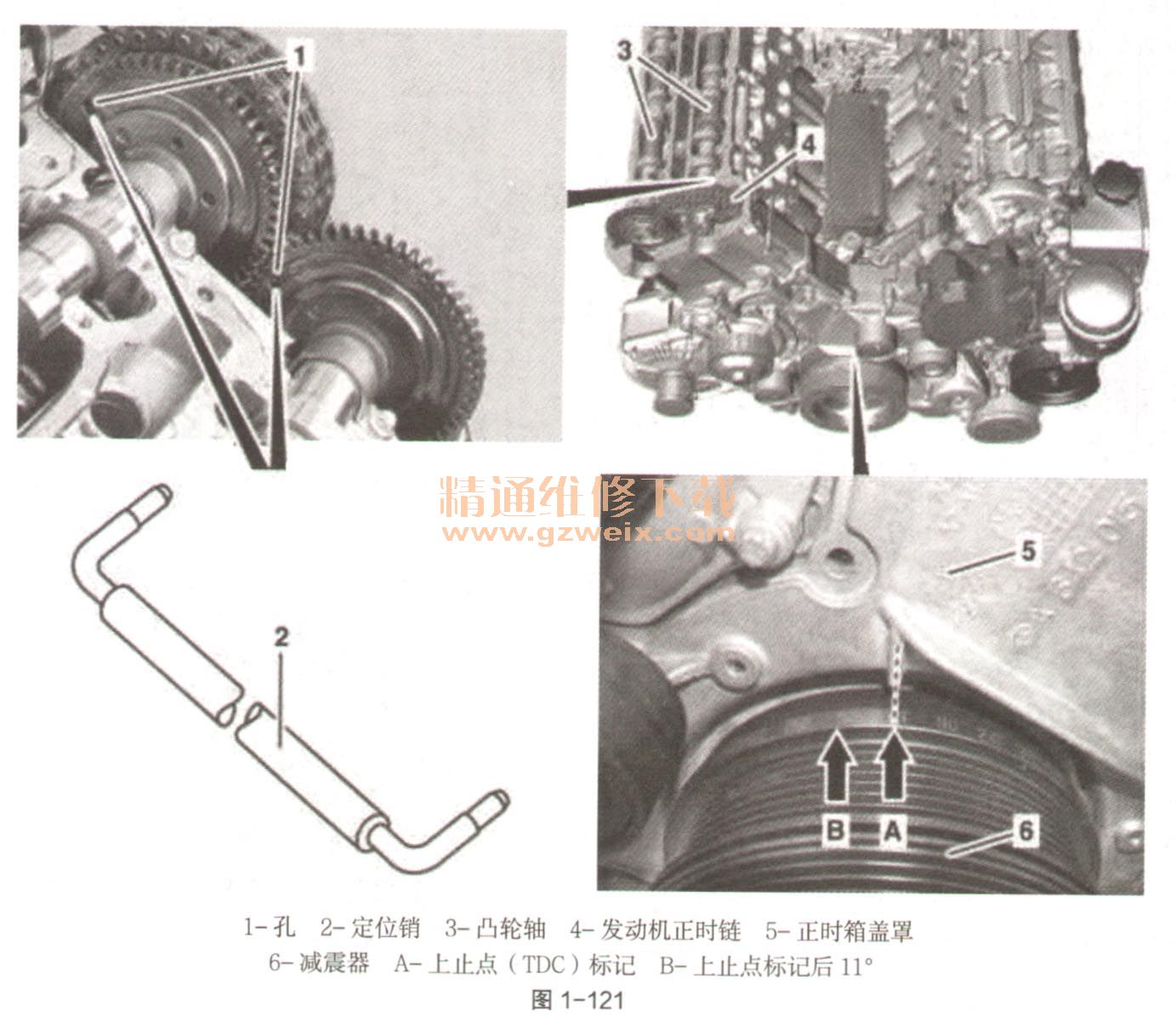

    （1）M642发动机结构如图1-121。

    （2）拆卸／安装。
    ①拆下右侧汽缸盖罩。
    ②将汽缸1的活塞置于点火上止点，并检查右侧汽缸盖的凸轮轴（如图1-121中3）的基本位置。
    ③通过将定位销（如图1-121中2）插入孔（如图1-121中1）来锁止凸轮轴（如图1-121中3）。
    ④继续通过减震器（如图1-121中6）沿发动机运转方向转动发动机，直至可以感觉到轻微的阻力。切勿沿转动的反方向转动发动机，这可能会导致测量错误。如有必要，重复转动过程。
    ⑤确定发动机正时链（如图1-121中4）的链条延伸。如果正时箱盖罩（如图1-121中5）上的撑杆位于上止点标记（如图1-121中箭头A）和上止点标记后110（如图1-121中箭头B）之间，则发动机正时链（如图1-121中4）仍处于允许公差范围内。如果不是这样，则必须更换正时链（如图1-121中4）。更换发动机正时链。
    ⑥按照拆卸的相反顺序进行安装。
