2015年奔驰GLS350 CDI 4MATIC(X166)(3.5L M642发动机正时校对方法
来源:本站整理  作者:佚名  2018-08-08 13:17:50

    (四)拆卸/安装凸轮轴

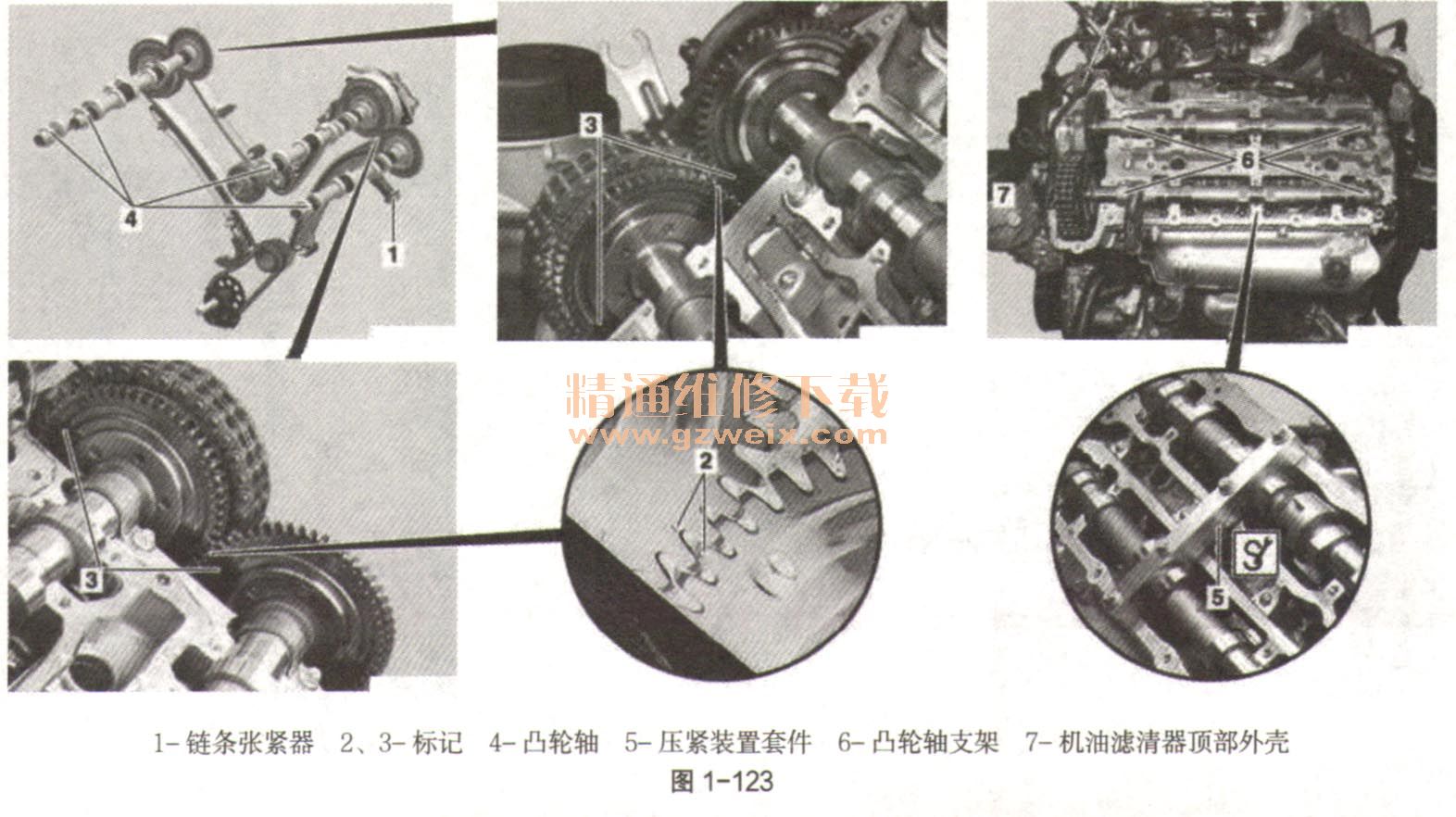

    (1)M642发动机正时图如图1-123。

    (2)拆卸。
    ①拆下汽缸盖罩。
    ②拆下凸轮轴(如图1-123中4)上的凸轮轴链轮。凸轮轴链轮留在发动机内。用电缆扎带将凸轮轴链轮固定到发动机正时链上。
    ③拆下压紧装置套件(如图1-123中5)。
    ④拆下凸轮轴支架(如图1-123中6)。
    ⑤拆下凸轮轴(如图1-123中4)。
      (3)检验。
    检查补偿元件能否轻松操控。使用合适的销子用手压下补偿元件。切勿使用钢制工具。用手的正常力度向补偿元件施加作用力。如果下压力过大,则气门打开,且补偿元件会轻微下陷,补偿元件未发生故障。在未施加较大压力的情况下,如果某个补偿元件比其他元件下降程度高很多,则必须将其更换:拆卸/安装液压挺杆。如果数个补偿元件都下降,则检查各补偿元件的润滑油道和供油孔中是否有污物。
    (4)安装。
    ①润滑补偿元件和凸轮轴支承点。
    ②插入凸轮轴(如图1-123中4)。凸轮轴链轮上的标记(如图1-123中2)用于辅助安装,应使它们彼此准确相对。
    ③安装凸轮轴支架(如图1-123中6)。汽缸盖上的凸轮轴固定支架。
    ④将凸轮轴链轮固定到凸轮轴(如图1-123中4)上。
    ⑤拆下电缆扎带。
    ⑥安装汽缸盖罩。
    ⑦在发动机运转的情况下,检查是否存在机油泄漏。
