      （二）安装
   注意：如何读取扭矩规格。请让凸轮链条远离磁场。
      1.1号活塞在上止点位置设置（曲柄侧）。

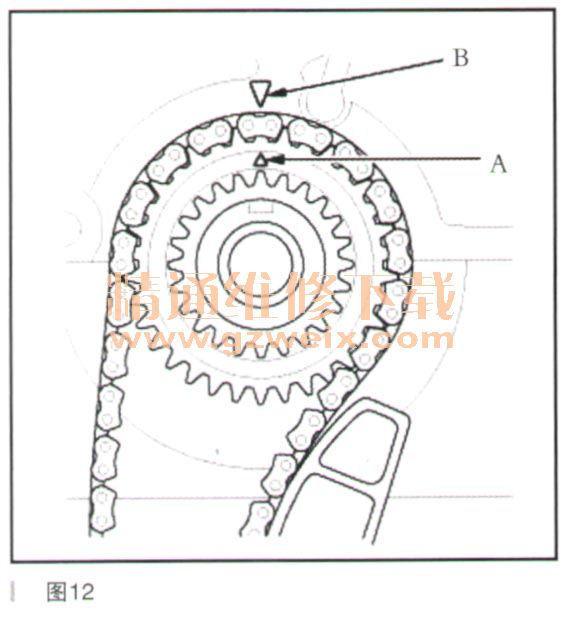

    使曲轴在上正点（TDC）位置，对齐曲轴链轮的TDC标记（A）和发动机体的标记（B），如图12所示。

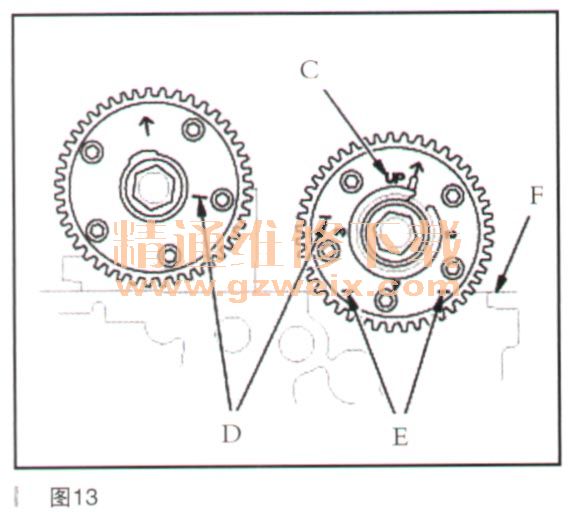

    2.1号活塞在上止点位置设置（凸轮侧），如图13所示。

    使1号活塞在上止点（TDC）位置。VTC作动器B上的“UP”标记（c）应在顶部。将VTC；作动器A和VTC作动器B上的TDC标记（D）对齐。VTC作动器B上的TDC标记
（E）应与气缸盖（F）的顶部边缘对齐。

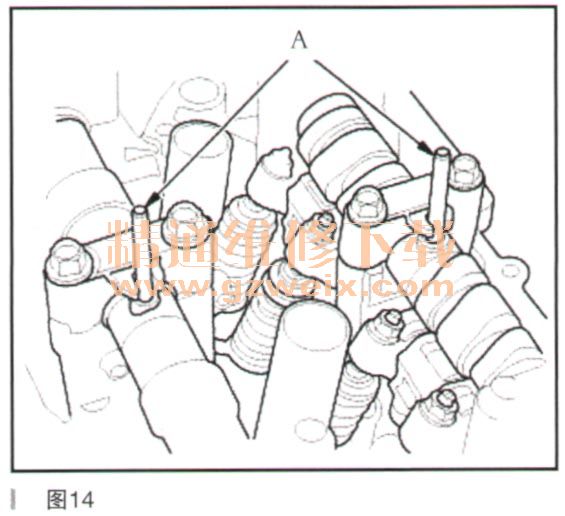

      3.销插入，如图14所示。

      将直径5mm的销（A）插入到曲轴保养孔内。

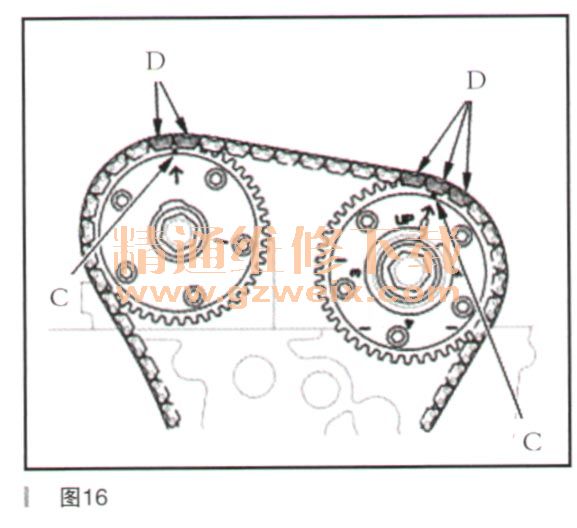

      4.凸轮轴链条安装，如图15、图16所示。

      （1）将凸轮轴链条安装在曲轴链轮上，使涂色的链节（A）与曲轴链轮上的标记（B）对准。
      （2）将凸轮轴链条安装在VTC作动器A和VTC作动器B上，使冲印标记（C）与两个涂色链节（D）的中心对准。

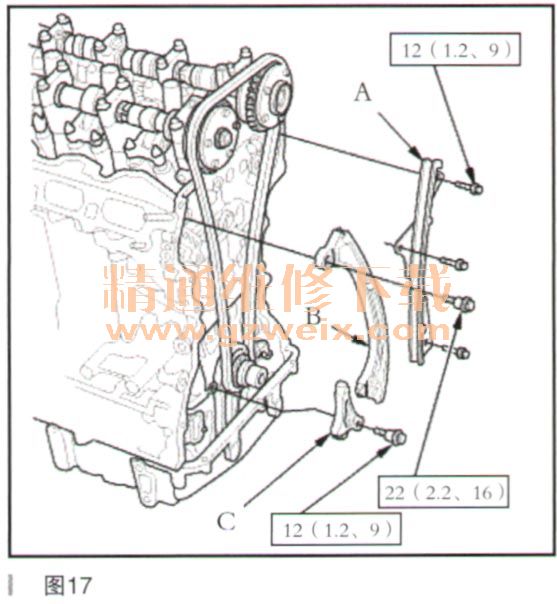

      5凸轮轴链条张紧器臂、凸轮轴链条张紧器子臂和凸轮轴链条导板
（A）安装，如图17所示。

      安装凸轮轴链条导板（A）、凸轮轴链条张紧器臂（B）和凸轮轴链条张紧器子劈（C）。

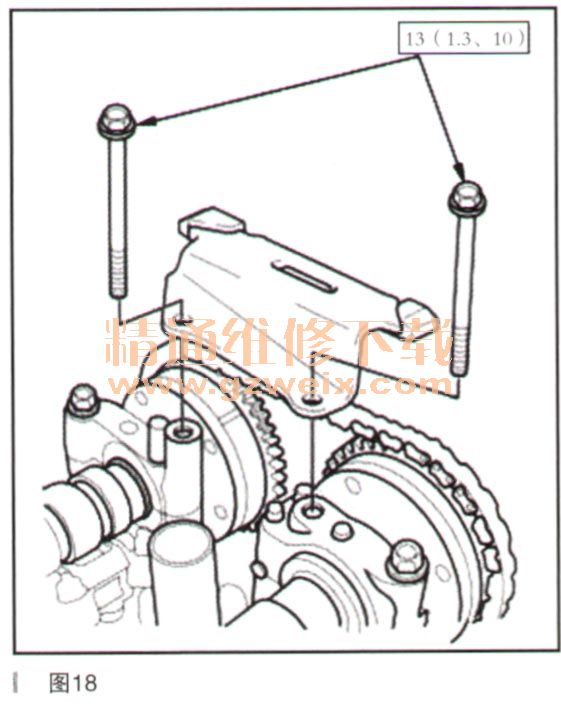

    6.凸轮轴链条导向B安装，如图18所示。
