2012~2015年宝马MINI ROADSTER COOPER(R59)(1.6 LN16)发动机正时校对方法
来源:本站整理  作者:佚名  2018-11-06 08:41:23

    通用以下车型:
    2008~2014年MINI ONE(R56)(1.6 L  N16),
    2008~2014年MINI COOPER(R56)(1.6 L  N16),
    2008~2014年MINI CLUBMAN ONE(R55)(1.6L N16),
    2008~2014年MINI CLUBMAN COOPER(R55)(1.6 LN16),
    2012~2015年MINI ROADSTER COOPER(R59)(1.6 LN16),
    2013~2015年MINI PACEMAN COOPER(R61)(1.6LN16),
    2012~2015年MINI COUPE COOPER(R58)(1.6 L  N16),
    2011~2015年MINI COUNTRYMAN ONE(R60)(1.6 LN16B16U0),
    2011~2015年MINI COUNTRYMAN COOPER(R60)(1.6 LN16B16M0)。
   (一)拆卸和安装或更新进气和排气调整装置
   (1)需要的专用工具:00 9 120、00 9 250、119 340、119 540和119590。每次调整配气相位时都必须松开2个中心螺栓。配气相位不在第1汽缸点火上止点确定。配气相位调整的工作步骤已更改。所有柱塞都在90°位置。检查调整装置的锁止件。
   (2)需要的准备工作。
    ①拆卸汽缸盖罩。
    ②检查配气相位。
   (3)拆卸方法。
    ①将曲轴旋到中心螺栓上。沿箭头方向推入专用工具119590,并卡住曲轴,如图2-402。

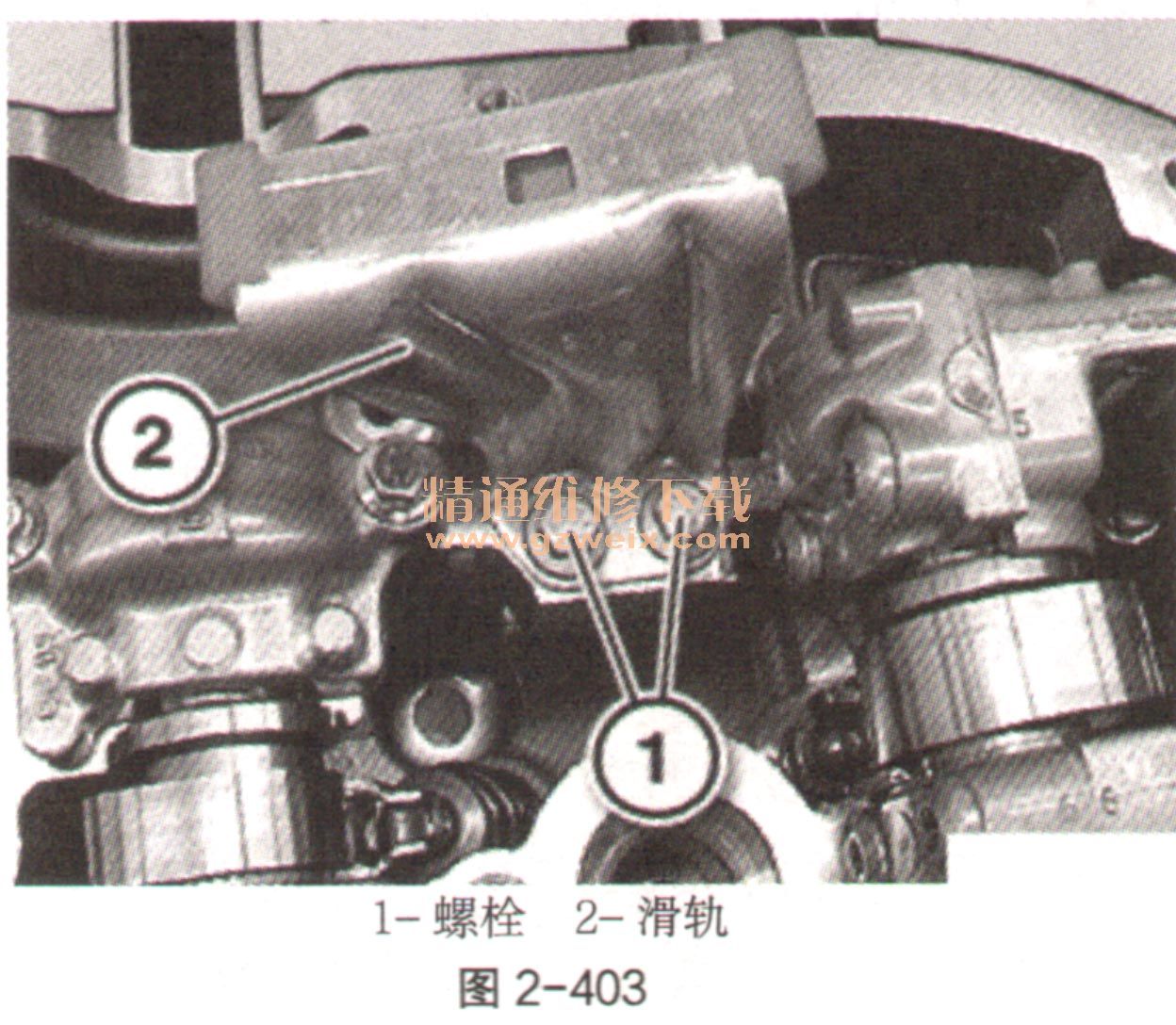

    ②松开螺栓(如图2-403中1)。拆下滑轨(如图2-403中2)。

    ③有损坏危险。为了打开凸轮轴上的中心螺栓,需要安装专用工具119540,如图2-404。如果无法定位调节规,松开中心螺栓时必须用一把开口扳手固定凸轮轴。参见调整配气相位下的内容。

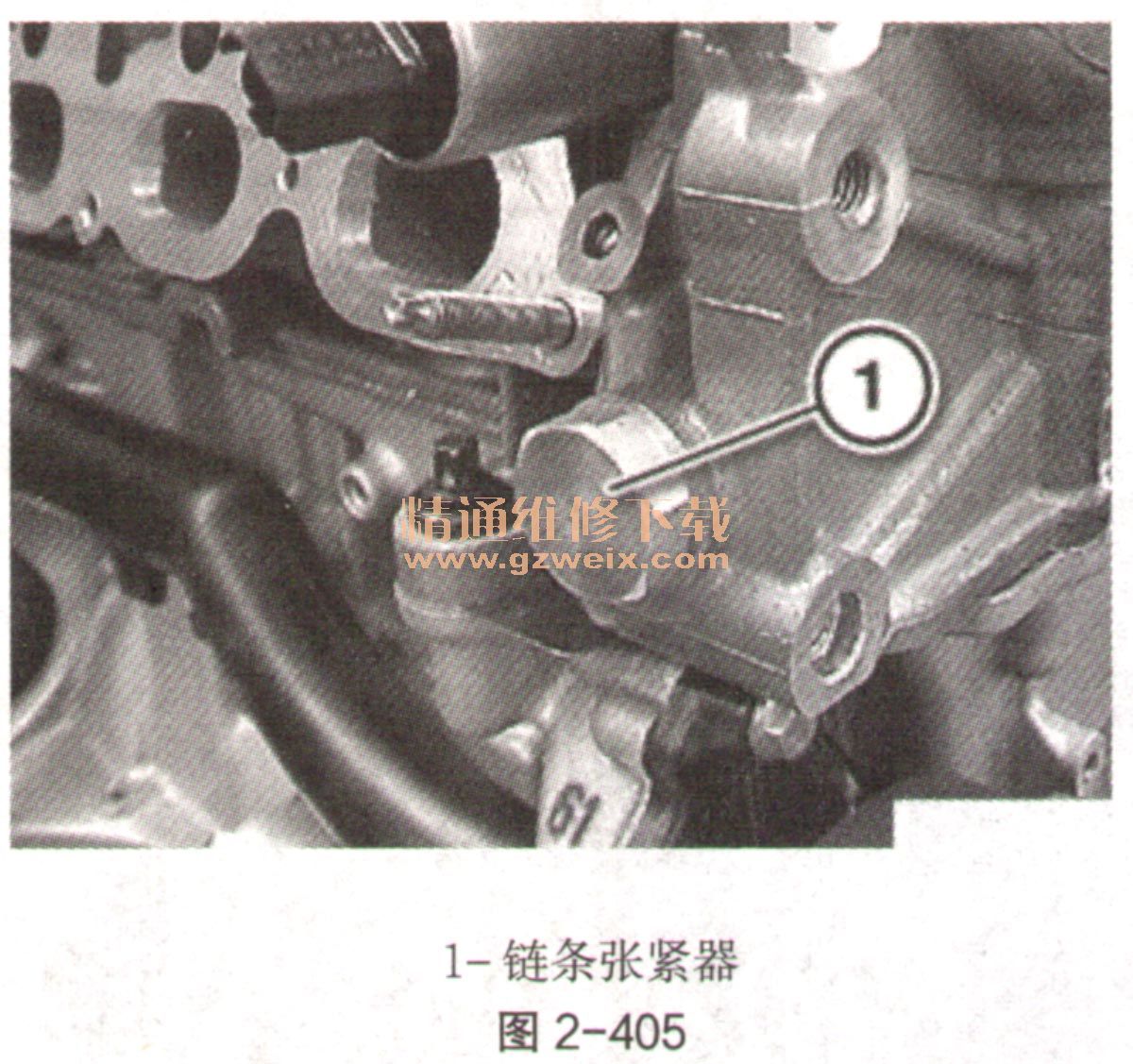

    ④松开链条张紧器(如图2-405中1)(准备好抹布)。

    ⑤松开导轨的承载轴销(如图2-406中1)。

    ⑥松开进气调整装置和排气调整装置的中心螺栓(如图2-407中1和2)。将进气调整装置从进气凸轮轴上松开。将排气调整装置从排气凸轮轴上松开。排气调整装置有混淆危险。排气调整装置混淆会导致发动机损坏。

    ⑦进气和排气调整装置是不同的。进气凸轮轴的VANOS标有IN,排气凸轮轴的VANOS标有EX,如图2-408。

    ⑧将标有EX的排气凸轮轴调整装置安放到正时链上。将调整装置定位在排气凸轮轴上,并用中心螺栓(如图2-409中3)固定。调整装置的安装位置可以任意选择。

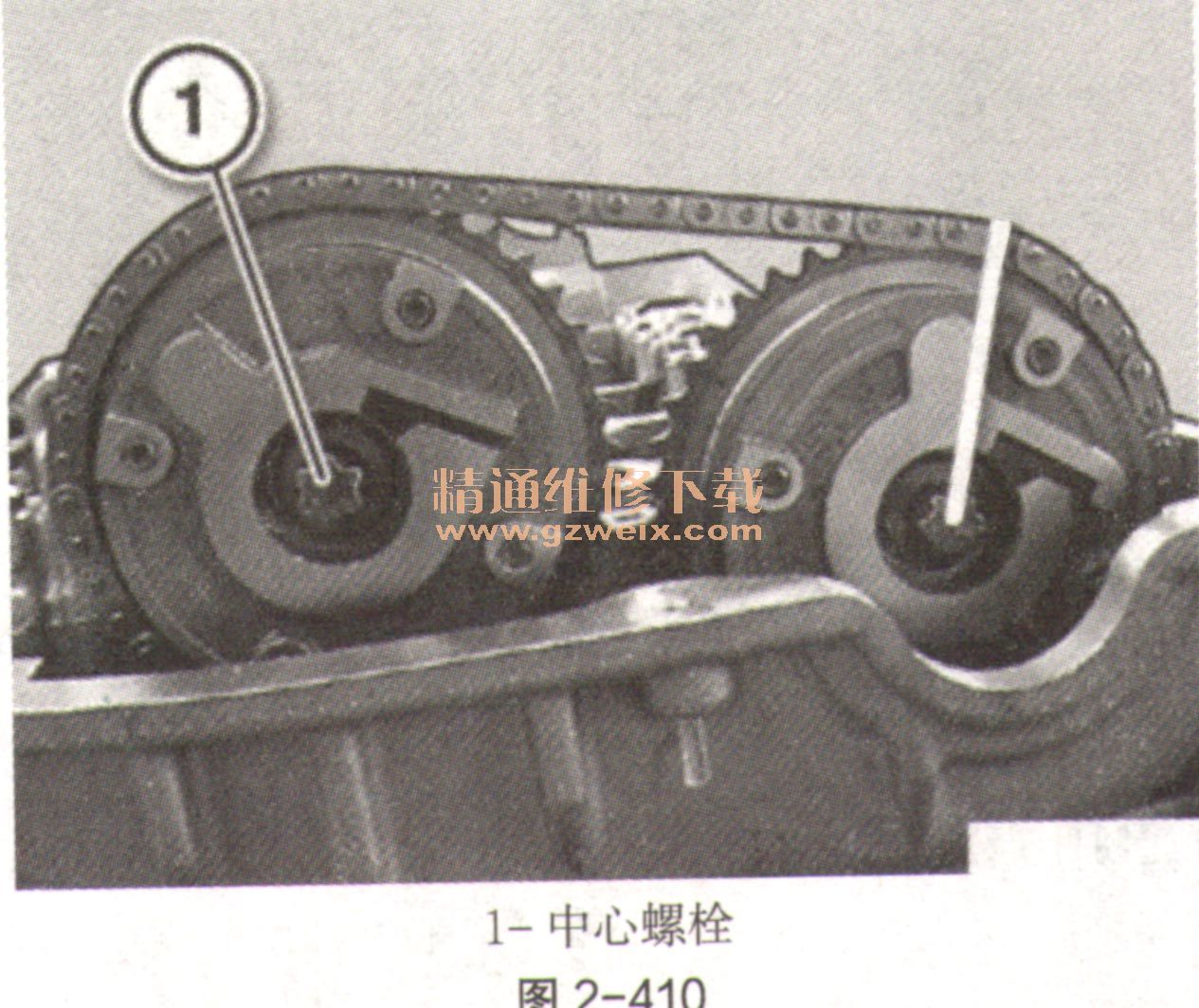

    ⑨将标有IN的进气凸轮轴调整装置安放到正时链上。将调整装置定位在进气凸轮轴上并用中心螺栓(如图2-410中1)固定。调整装置的安装位置可以任意选择。

    ⑩安装滑轨(如图2-411中2)。装入螺栓(如图2-411中1)。

    11松开导轨的承载轴销(如图2-412中1)。更新密封环。

    12将专用工具11 9 340旋入汽缸盖,如图2-413。用专用工具009250将正时链预紧至0.6N·m。

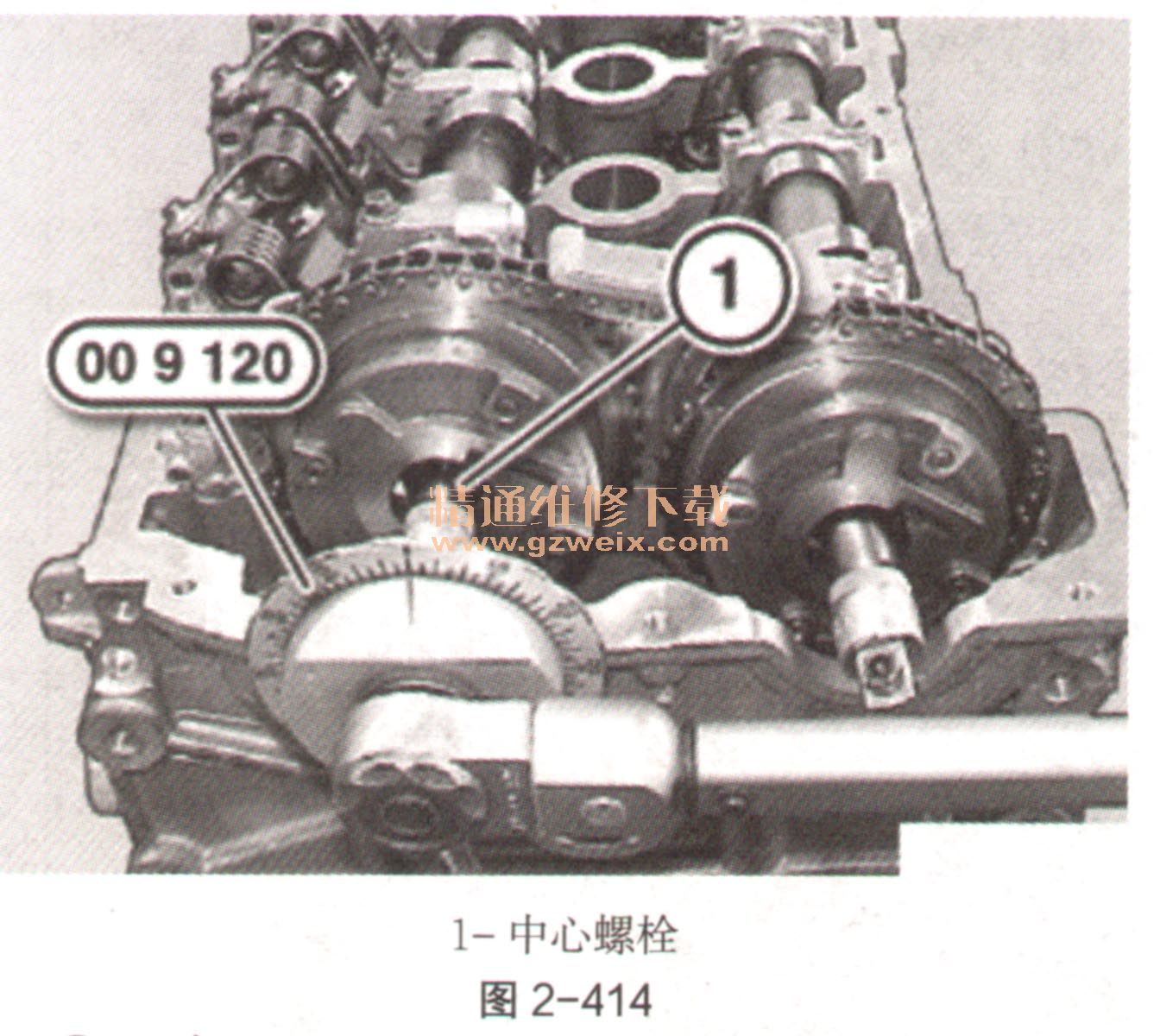

    13用专用工具009120固定中心螺栓(如图2-414中1)。

    14用专用工具009 120固定中心螺栓(如图2-415中1)。

    15安装链条张紧器。检查配气相位。装配好发动机。

[1] [2] [3]  下一页
