⑩将排气专用工具117440松松地安放到排气凸轮轴双平面段（定位），如图2-451。利用塞尺（如图2-451中1）确定空气间隙。若排气凸轮轴上的测量值小于1.6mm，则说明配气相位正常。

    11将排气专用工具117440松松地安放到排气凸轮轴双平面段（定位）。利用塞尺（如图2-452中1）确定空气间隙。若排气凸轮轴上的测量值小于3.0 mm，则说明配气相位正常。

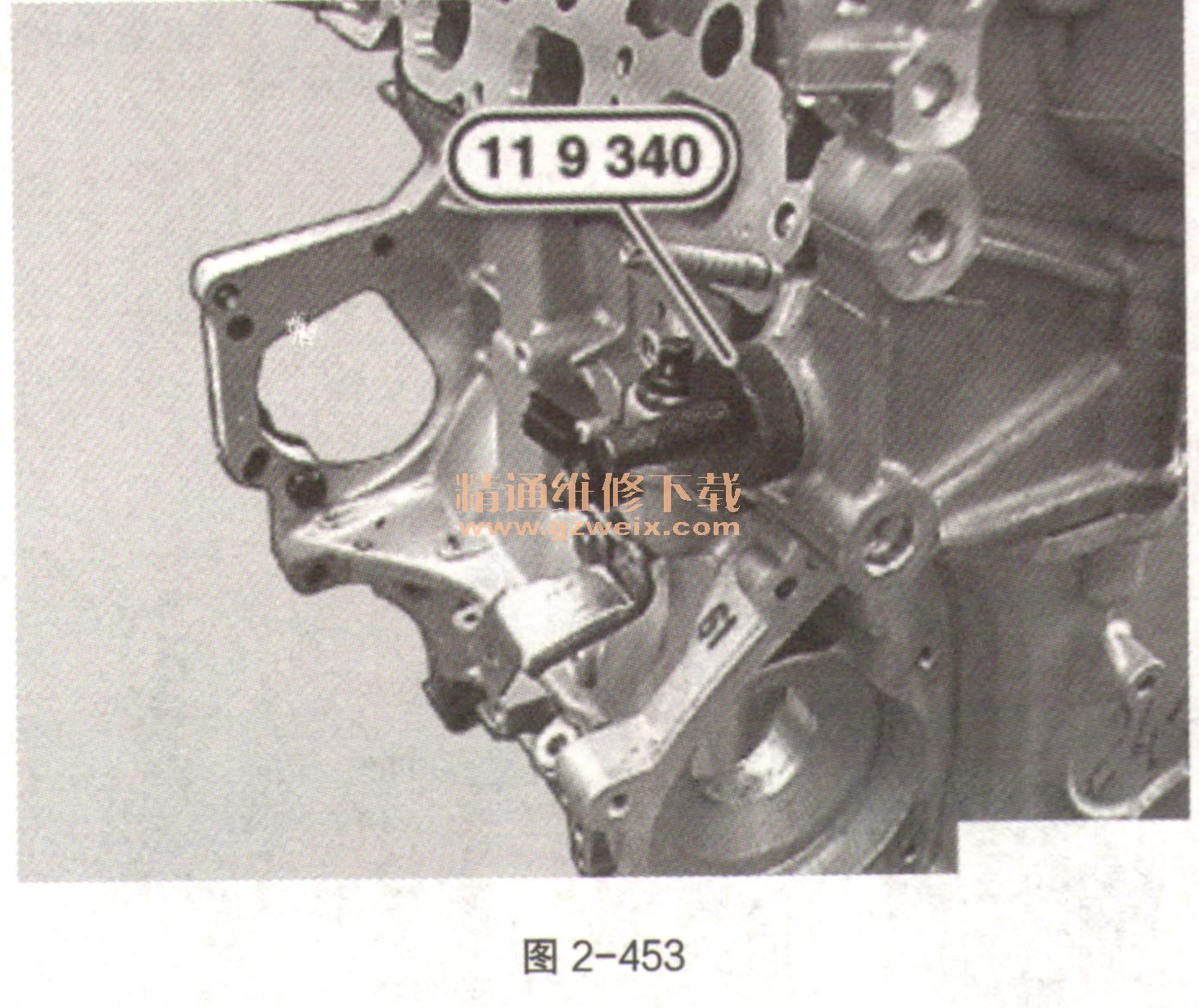

  12没有专用工具119340或链条张紧器时不要转动发动机，正时链可能跳过进气凸轮轴的齿轮，如图2-453。

    13拆下专用工具119340。
    14如有必要，调整配气相位。
