1．正时链单元部件分解

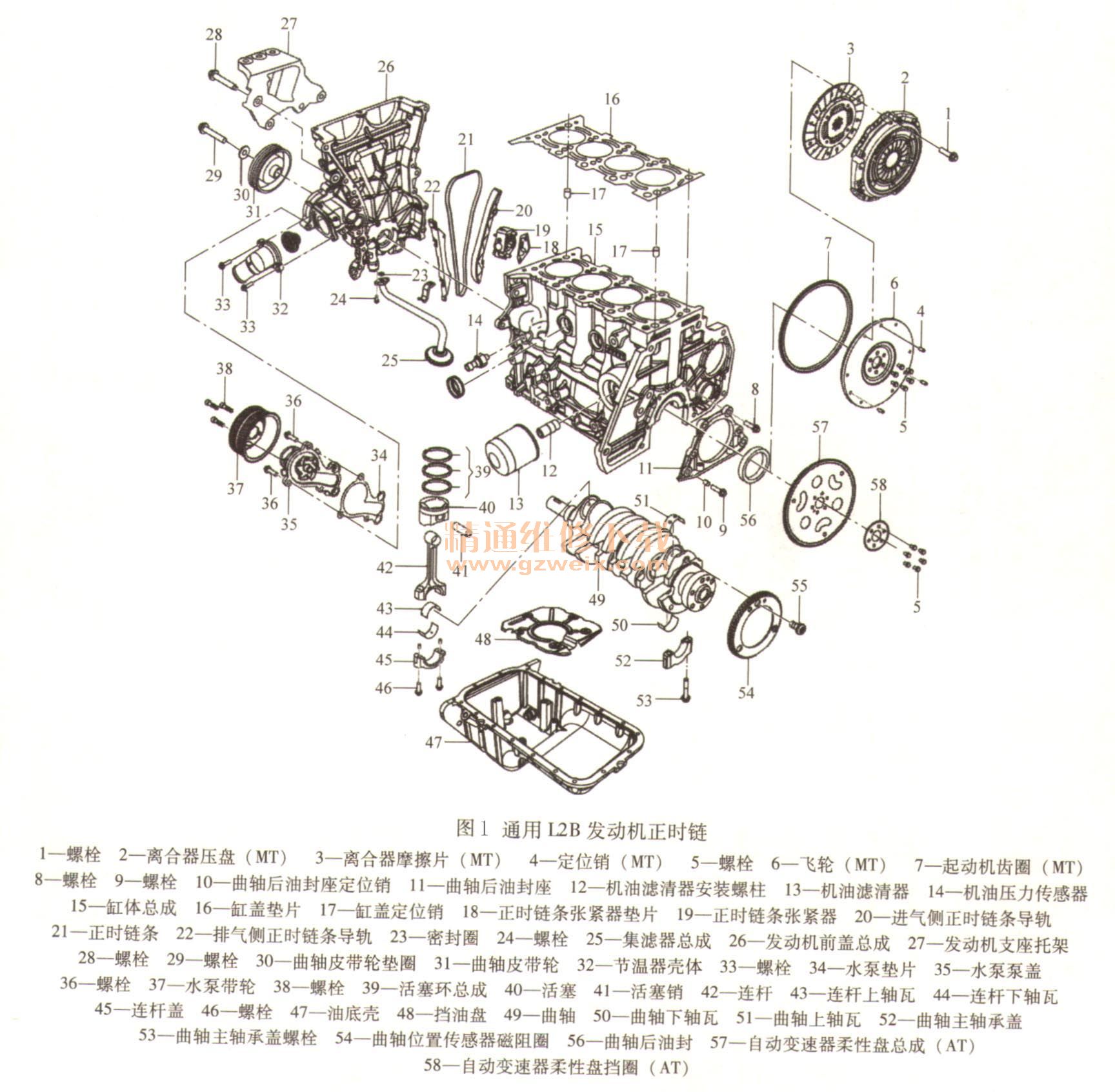

    发动机正时链单元部件如图1所示。

    2．正时链单元拆卸顺序
    1）拆卸凸轮轴罩盖。
    2）拆卸发动机前盖。

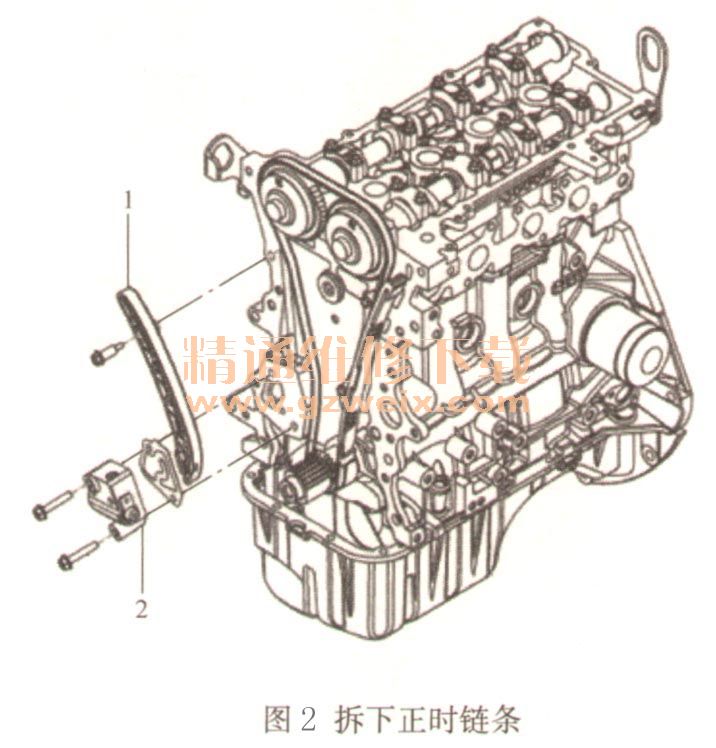

    3）拆下正时链条张紧器2、进气侧导轨1、如图2所示。

    4）拆下正时链条，如图2所示。

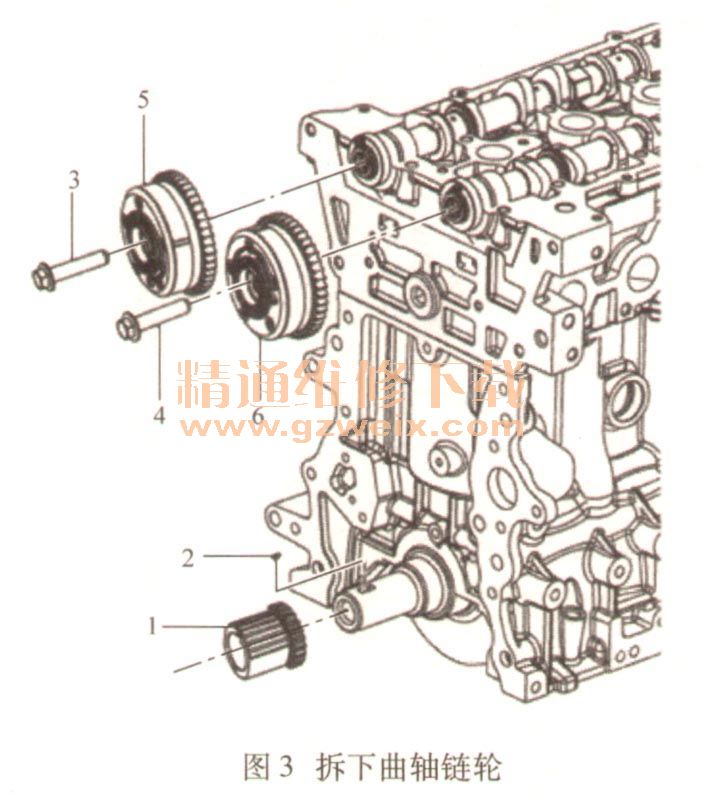

    5）拆下进／排气凸轮轴链轮（5、6），如图3所示。

    6）拆下曲轴链轮1，小心取下半圆键2，如图3所示。
    3．正时链单元安装方法
    1）安装凸轮轴链轮到凸轮轴上，安装时要根据凸轮轴上的定位销定位。
    2）预紧凸轮轴链轮螺栓3和4，如图3所示。
    3）彻底清洁正时链条，用新机油预润滑正时链条。
    4）安装正时链条到凸轮轴链轮、曲轴链轮上，安装时正时链条正时标记（深色链条）应与凸轮轴链轮正时标记（圆凹点）、曲轴链轮正时标记（圆凹点）分别对齐，如图4所示。

    注意：在未安装正时链条前不能旋转曲轴。
    5）安装进气侧正时链条导轨。
    6）捏紧正时链条张紧器限位卡簧的同时，压缩张紧器活塞至最大压缩状态，使用合适直径的工具锁住正时链条张紧器位置，以防止活塞回弹，如图5所示。

    7）安装正时链条张紧器。紧固正时链条张紧器螺栓：（10±1） N·m。

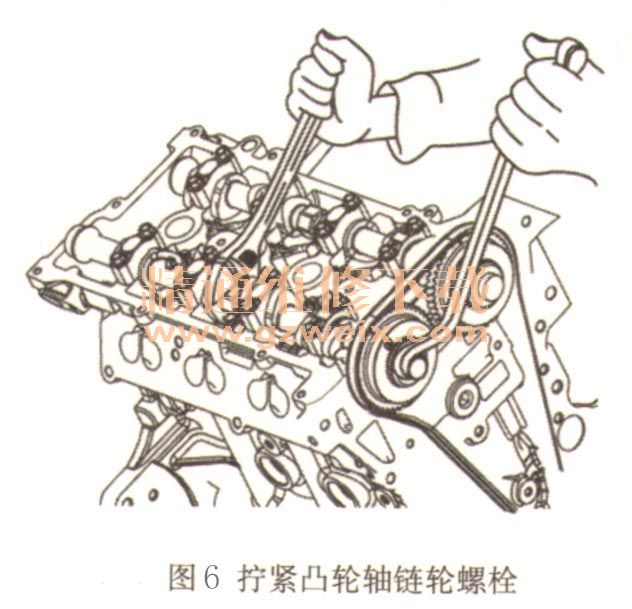

    8）拧紧凸轮轴链轮螺栓，拧紧时需要用活动扳手固定凸轮轴，如图6所示。紧固凸轮轴链轮螺栓：55N·m。

    9）用新机油润滑正时系统各部位后，安装凸轮轴罩盖。
    10）安装发动机前盖。
