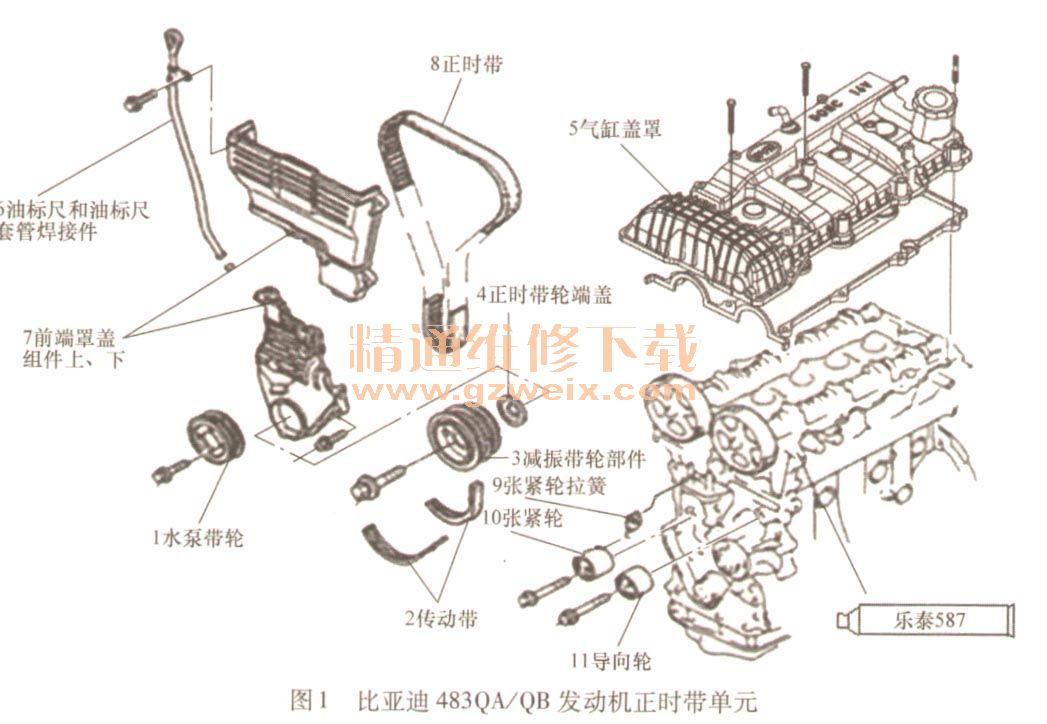

1．正时带单元部件分解

    2．正时带单元拆装步骤
    1）断开蓄电池负极连接线。
    2）拆下凸轮轴相位传感器（CMP）。
    3）拆下点火线圈和火花塞。
    4）按图1中所列顺序拆卸各零部件。
    5）调整正时带变形量／张紧力。
    6）按与拆卸相反的顺序安装。
    7）起动汽油机，检查张紧轮、导向轮和传动带的连接情况。
    3．正时带拆卸步骤
    1）安装曲轴带轮螺栓。
     2）顺时针旋转曲轴并作好正时记号，如图2所示。

    3）用套筒和扳手顺时针旋转张紧轮。
    4）拆下张紧轮拉簧。
    注意：用力卷曲正时带、使机油或润滑脂沾上正时带，均会损坏正时带或缩短其寿命。
    说明：为重新安装正确，拆卸时应在正时带上标明转动方向。

    4．正时带安装步骤
    1）确定正时带轮的标记和凸轮轴带轮的标志对准，如图3所示。

    2）安装正时带，并使之压紧张紧轮。
    3）顺时针旋转正时带轮两周，对准正时标记。
    4）确认所有正时标记完全对准。如果没有对准，拆卸正时带重新安装。
    注意：不要拉紧张紧轮拉簧，不然，会使正时带过紧。
    5）顺时针旋转张紧轮，将张紧轮拉簧挂好，见图4。

    6）顺时针旋转曲轴两次，确定所有的正时标记都已对准（同图3），如果没有对准，从1）重新开始。
    7）拧紧或校核凸轮轴带轮螺栓、导向轮螺栓、张紧轮螺栓力矩，力矩为45～55N·m。

相关资料：2011年比亚迪M6维修手册
