2013年比亚迪M6 2. 4L 488QA发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-10 11:43:54

    发动机正时链安装要点如下:
    1)转动曲轴设置气缸1上止点位置,直到正时标记位于图1中所处位置。

    2)进气VVT组件上的正时标记为定位销所对准的标记;排气凸轮轴链轮的标记是指排气凸轮轴定位销所对准的标记,即拧上螺栓后的缺口所对的标记,如图2所示。

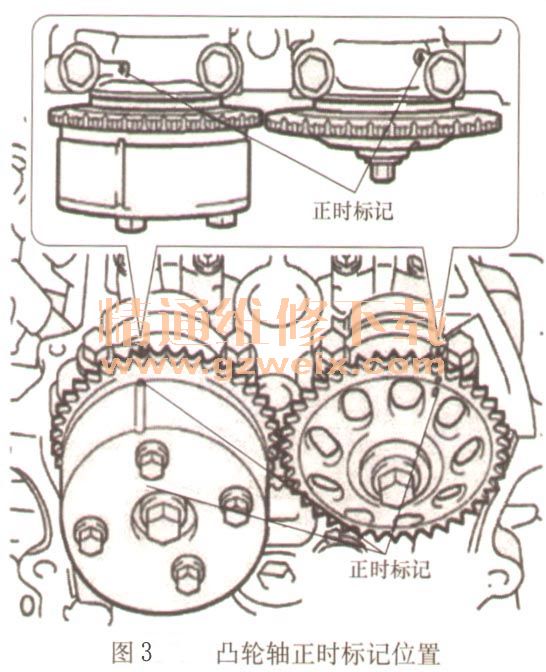

    3)在转动凸轮轴前需要确保曲轴半圆键处于水平位置。用扳手转动凸轮轴(使用六角顶部),使凸轮轴正时齿轮的各正时标记与进、排气一档凸轮轴轴承盖上的各正时标记都对准,如图3所示。注意:进气VVT组件上的标记是指进气凸轮轴定位销所对的那个标记,排气凸轮轴链轮标记是拧上螺栓后缺口所对的标记。

    4)然后将曲轴半圆键转到朝上的位置,如图4所示。
