2011～2018年北京现代瑞纳1.4L G4FA发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-03-01 09:22:00

    1．正时链单元拆卸

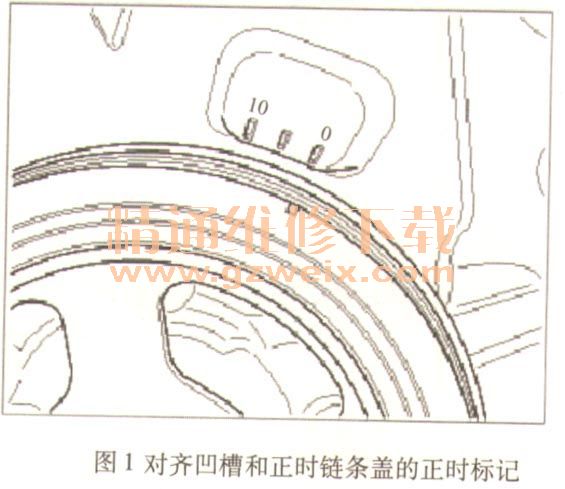

    1）顺时针旋转曲轴带轮，并对齐凹槽和正时链条盖的正时标记，见图1。

    2）拧下曲轴螺栓和曲轴带轮。
    3）拆卸正时链条盖。
    4）对齐凸轮轴链轮正时标记和气缸盖的上表面，将1号气缸设置在TDC位置。此刻检查曲轴的定位销是否朝向发动机上方。对齐凸轮轴链轮（In，Ex: 2）和曲轴链轮的正时标记，在正时链（3处）做标记，见图2。

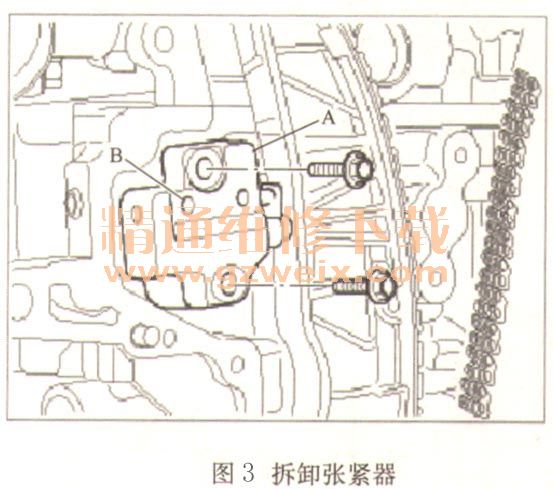

    5）拆卸液压张紧器A。拆卸张紧器前，在上止点用销通过孔B来固定张紧器的活塞，见图3。

    6）拆卸正时链条张紧器臂和导轨。
    7）拆卸正时链条A，见图4。
