1．正时链单元拆卸步骤
通过下列步骤，减小正时链条上的张力：
穿过发动机前罩上的维修孔，固定正时链条张紧器臂以释放正时链条上的张力。

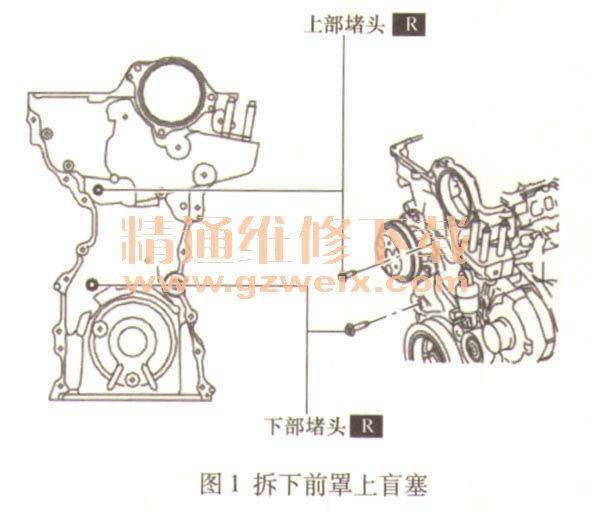

1）拆下发动机前罩上的维修孔上的堵头（上和下），见图1。
2）将一个M6螺栓（螺纹至端末的长度为35～60mm插入维修孔的上部，拧紧直到它触碰到张紧器臂，然后拧松约180°。（固定螺栓，使它在张紧臂略微靠前的位置。）

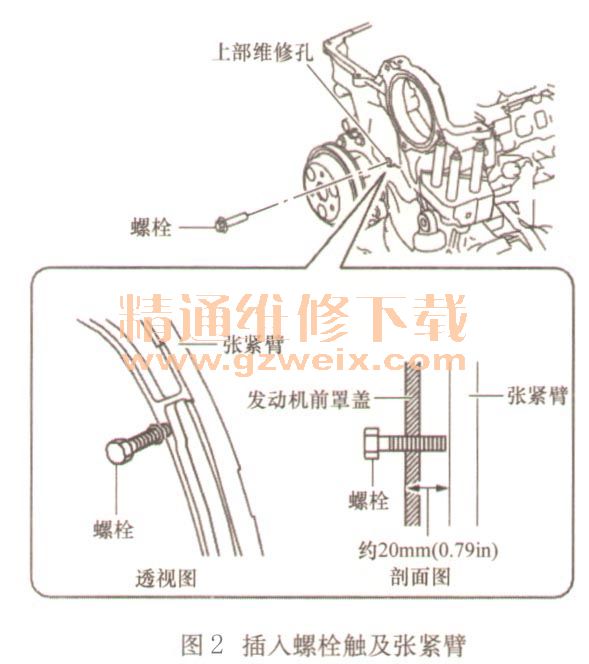

① 它插入约20mm时，螺栓触碰到张紧器臂，见图2。
②如图3所示，在铸造六角螺栓上使用扳手固定排气凸轮轴，前后移动几次。这样可以排出链条张紧器里的油，以便于下面的维修操作。
3）将旋具插入维修孔下部。
4）当用扳手夹住六角形铸件沿箭头方向前后移动排气凸轮轴时，请用旋具按下正时链条张紧器的连接板，并松开对柱塞的锁定，见图4。
当前后移动排气凸轮轴时，正时链条推动链条张紧器中的柱塞，使得连接板的作业更容易。

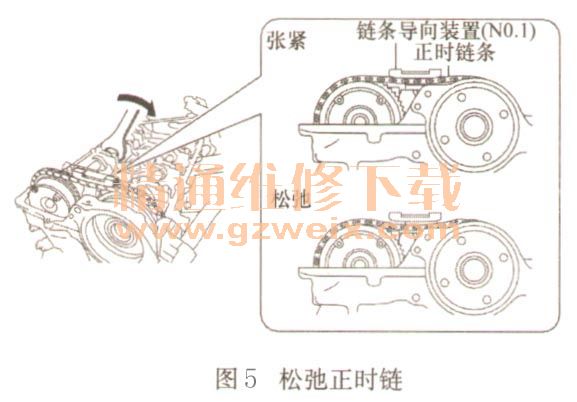

5）释放柱塞锁紧装置，顺时针转动排气凸轮轴，直到正时链条松动，见图5。
