2．正时链单元安装步骤
    1）安装链条导向装置（No. 1）。
    2）拆下张紧器臂上的紧固螺栓，向正时链条施加压力。

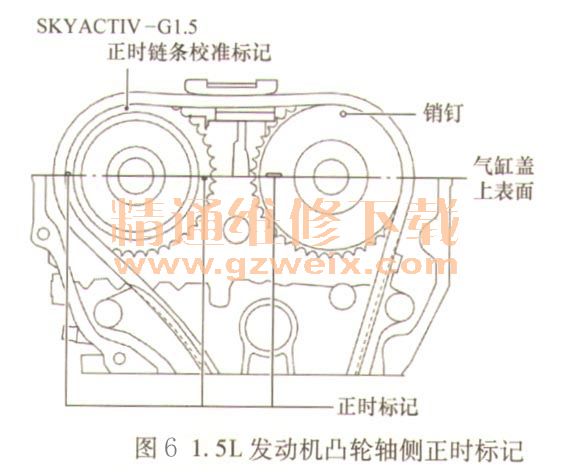

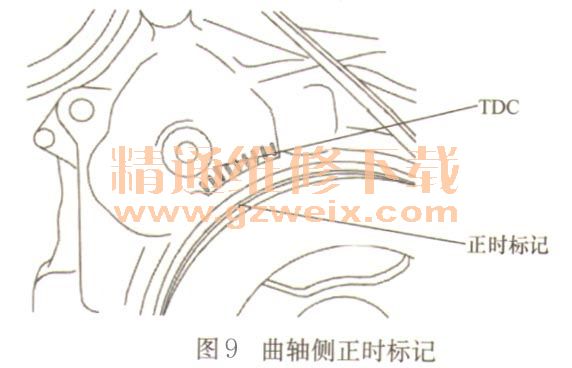

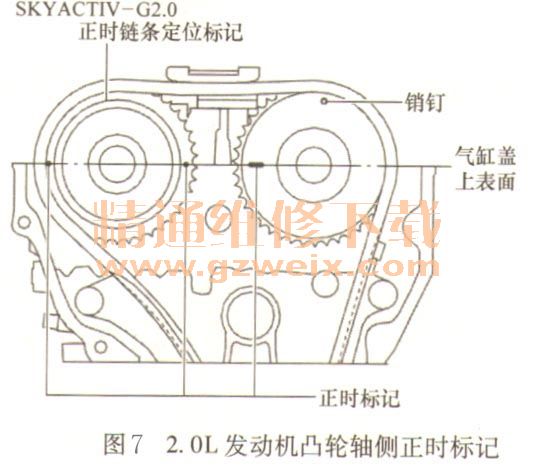

    3）将曲轴顺时针旋转两圈，然后确认气门正时是正确的，见图6、图7、图8图9。

说明：
．SKYACTIV-G1. 5和SKYACTIV-G2. 5的正时标记不与气缸盖的上表面完全平行。
    ．如果气门正时不正确，拆下发动机前罩，重新安装正时链条到每个链轮。
    4）安装发动机前罩上的维修孔上的堵头（上和下）。拧紧力矩上：8～11N·m；下：17～23N·m。
