2012～2018年东南蓝瑟三菱1. 6L 4G18发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-03-07 09:10:41

    2．正时带单元安装步骤
    1）凸轮轴链轮螺栓的安装。
    ①使用图2所示的专用工具将凸轮轴链轮固定在相应的位置。

    ②拧松凸轮轴链轮到规定的力矩。
    2）正时带张紧器、张紧器弹簧的安装。
    ①将正时带张紧器锁定在图3所示位置。

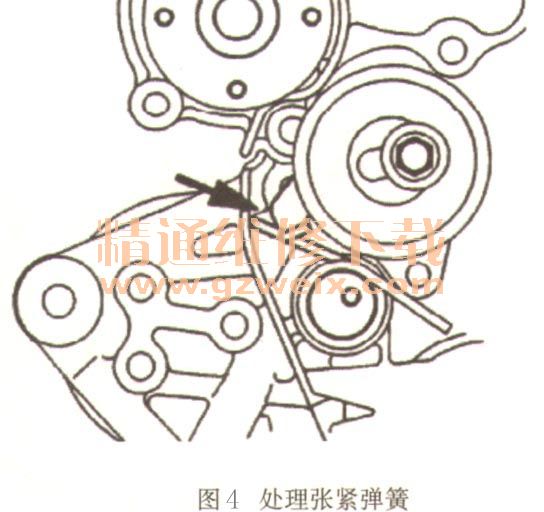

    ②如图4所示，将张紧器弹簧的一个伸长端钩在正时带张紧器的钩形部，并将张紧器装到机油泵壳体上。

    ③夹住张紧器弹簧的另一伸长端，并如图5箭头B所示将它钩到机油泵壳体凸耳上。
    ④以图5所示箭头A方向移动正时带张紧器，临时张张紧传动带。

    3）正时带的安装。

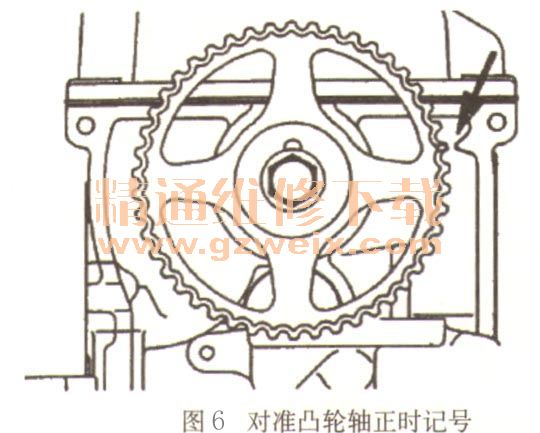

    ①如图6所示，将凸轮轴正时记号与气缸盖的正时记号对准。

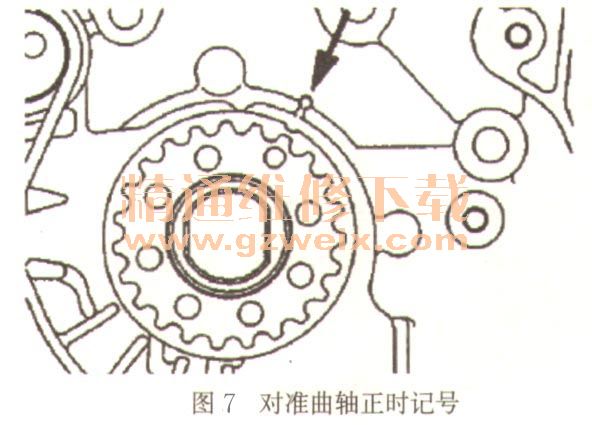

    ②将曲轴正时记号与前壳体上的正时记号对准，见图7。

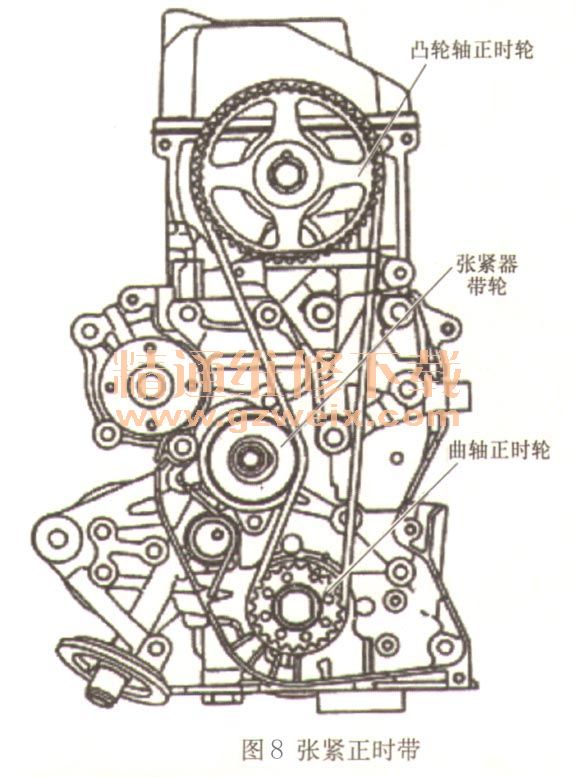

    ③使正时带的张紧侧保持张紧，并将正时带依次装入曲轴正时轮、凸轮轴正时轮和张紧器带轮，见图8。

    ④如图8所示，拧松张紧轮安装螺栓1/4～1/2圈，使张紧器弹簧的张力作用到正时带上。
    ⑤以正常的旋转方向（顺时针）旋转曲轴2圈，检查正时记号是否正确对准。
    ⑥固定张紧器带轮安装螺栓。
