3．副传动链更换步骤
    拆卸步骤如下：
    1）断开蓄电池负极电缆。
    2）拆卸正时链条。
    3）按压（右）副传动链张紧器组件并插入插销。
    4）拆卸右侧进、排气VVT执行器固定螺栓，见图4。

    5）取出右侧进、排气VVT执行器。
    6）拆卸（右）副传动链。注意（左）副传动链、（右）副传动链拆卸、安装方法相似。
    在安装副传动链前执行以下检查程序：
    1）用147N的力拉紧主、副链条。
    2）使用游标卡尺测量巧个链节的长度。

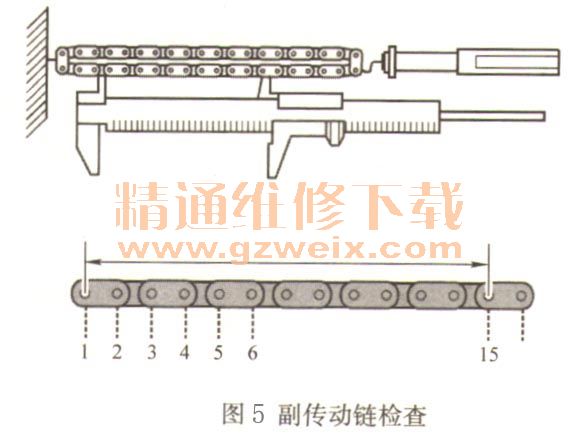

    副链条最大长度：136. 36mm。随机测量3次，如果长度大于最大值，则应更换副链条，见图5。

    安装程序：
    1）安装（右）副传动链。注意副传动链上的两个黄色标记分别与右侧进气VVT执行器和右侧排气VVT执行器对齐，见图6。

    2）转动右侧进、排气凸轮轴，使其定位销与进、排气VVT执行器上的定位销孔对齐，把进、排气VVT执行器组件推入右侧进、排气凸轮轴的定位销。注意不得用硬物敲击。
    3）将进、排气VVT执行器分别紧固于右侧进、排气凸轮轴上。力矩：100N·m。
    4）拔出（右）副传动链张紧器组件上的插销。
    5）安装正时链条。
    6）连接蓄电池负极电缆。
