4．张紧器更换步骤
    拆卸步骤如下：
    1）断开蓄电池负极电缆。
    2）旋转曲轴，如图7所示，使1缸处于上止点位置。注意曲轴带轮正时记号与正时链罩上刻度线“0”位对齐。

    3）拆卸正时链条罩盖。
    4）确认正时链条记号。
    注意：确保凸轮轴承盖正时标记，副链条正时标记（黄色），主链条橙色链板正时标记板，VVT正时标记在一条轴线上。正时链条黄色链板和驱动链轮上凹坑对齐。
    5）移动挡板释放锁至张紧位置。
    6）将锁止销插入到止动板的孔中。
    7）拆卸链条张紧器固定螺栓。注意此时不能转动曲轴，以防止正时链轮滑齿。
    8）取下正时链条张紧器。
    安装程序：

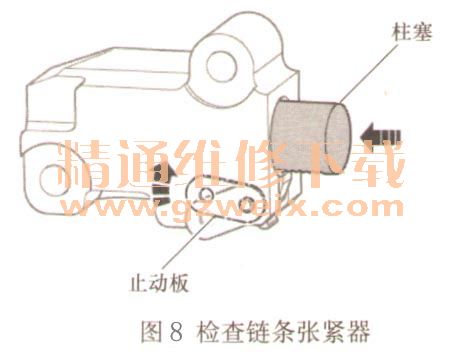

    1）如图8所示，向上移动正时链条张紧器止动板，推动柱塞，检查移动是否顺畅。如有必要，更换链条张紧器组件。

    2）确认正时链条记号。注意确保凸轮轴承盖正时标记，副链条正时标记（黄色），主链条橙色链板正时标记板，VVT正时标记在一条轴线上。正时链条黄色链板和驱动链轮上凹坑对齐。
    3）安装正时主链条张紧轨。

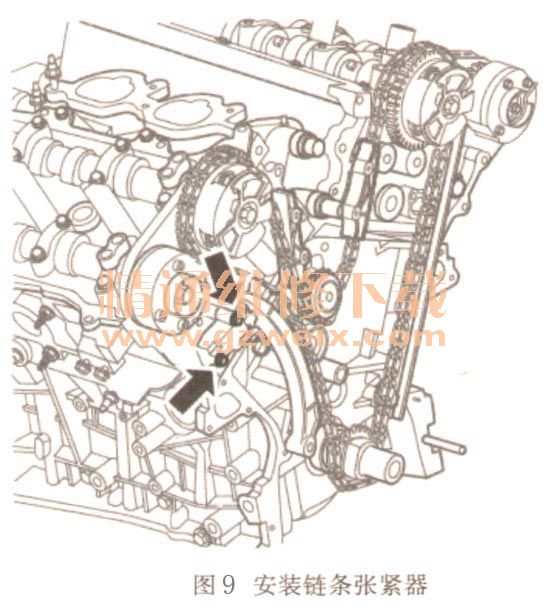

    4）安装正时主链条张紧器并紧固固定螺栓，见图9。力矩：13N·m。

    5）取出正时主链条张紧器限位销。
    6）安装正时链条罩盖。
    7）连接蓄电池负极电缆。
