2.正时链单元安装步骤
1)图89所示,对准箭头所指的凸轮轴与曲轴正时标记。
2)如图90所示,安装正时链导板并紧固螺栓,安装正时链,再安装张紧轨。

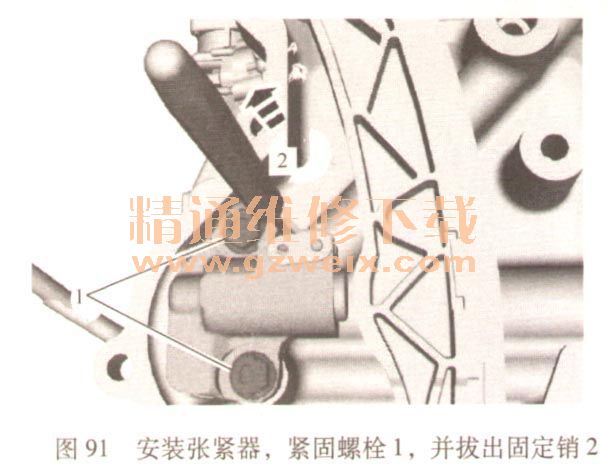

3)如图91所示,安装张紧器,紧固螺栓1,并拔出固定销2。
4)安装密封圈,组件必须在涂上密封胶5分钟之内装上。注意密封圈未损坏时可重新使用。确保接合面干净且没有异物。
5)如图92所示安装正时链罩盖,并按以下顺序和力矩紧固螺栓:螺栓1----8 22N·m;螺栓9-9N·m;螺栓10----18 22N·m;螺栓7, 11、16, 19----45N·m。
6)安装所有螺栓并用手拧紧,然后再最后拧紧,如图93所示,1----力矩:9N·m;2----力矩:69N·m; 3----力矩:69N·m。
7)用木块和卧式千斤顶升起并支撑车辆。
8)安装曲轴前密封件。

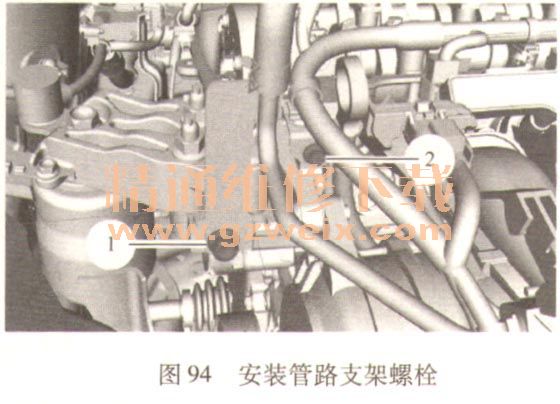

9)如图94所示安装各管路固定支架螺栓:1----力矩:12N·m; 2----力矩:9N·m。
10)安装附件驱动带和气门室盖。
