1．正时链单元拆卸步骤
    1）拆卸以下气门室盖、附件传动带。

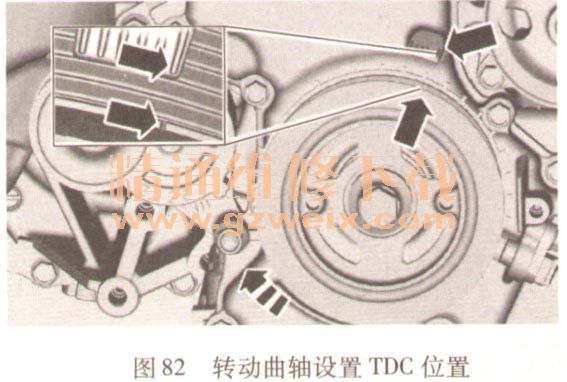

    2）顺时针旋转曲轴设置1号气缸于TDC位置，如图82所示。

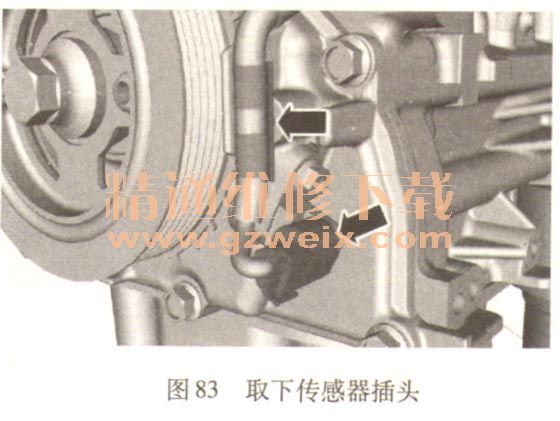

    3）如图83所示，拔下曲轴位置传感器插头和线束。

    4）取下曲轴前密封件。

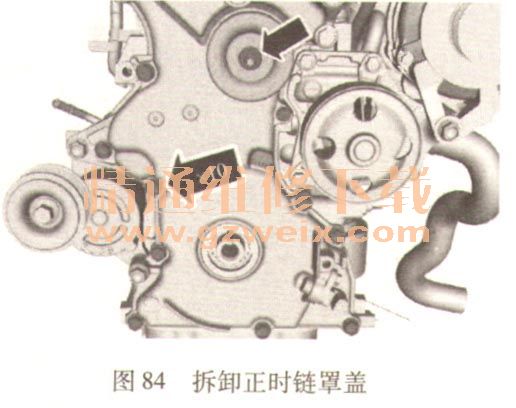

    5）拆卸正时链罩盖螺栓并取下正时链罩盖，如图84所示。

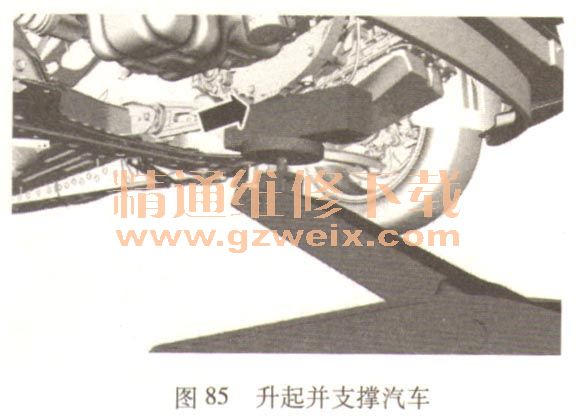

    6）用木块和卧式千斤顶升起汽车前部并安全支撑，如图85所示。

    7）拆卸发动机各空调高低压管路固定螺栓。
    8）拆卸发动机安装悬置螺栓。

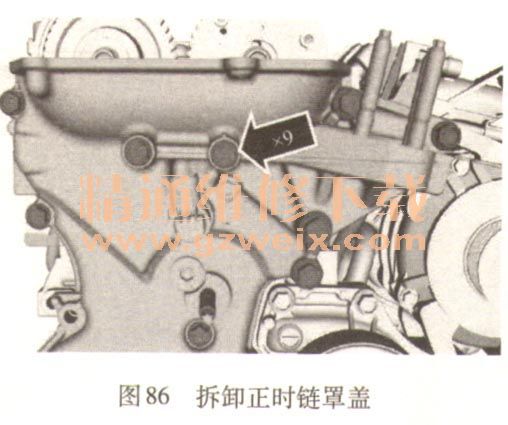

    9）拆卸发动机正时链罩盖螺栓，如图86所示。

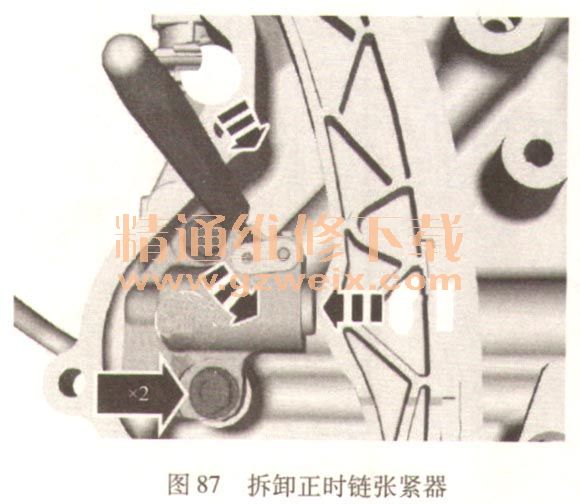

    10）压紧张紧器柱塞，用固定销固定位置，拆下紧固螺栓并取下张紧器，如图87所示。

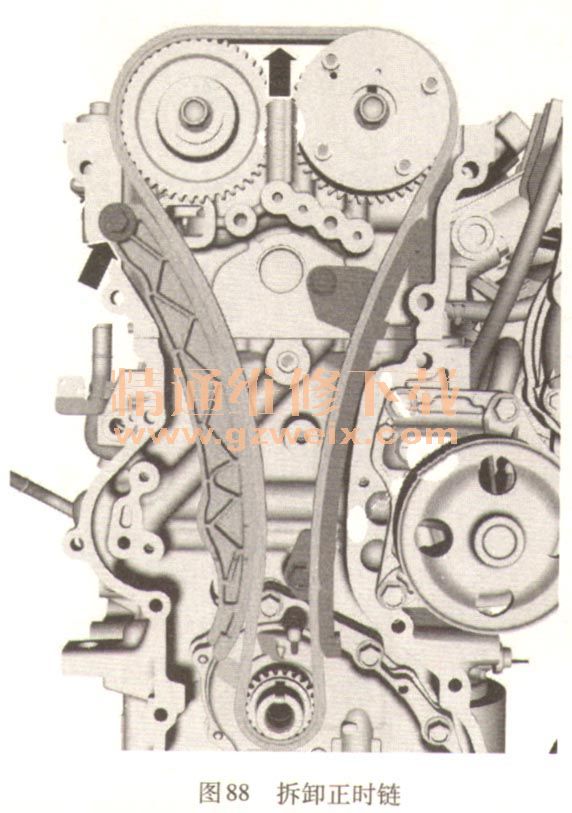

    11）拆卸正时链张紧轨，取下正时链并拆卸正时链导板，如图88所示。
