1．正时链单元拆卸步骤
    1）拆卸右前轮。
    2）拆卸发动机底盖。
    3）拆卸传动带。
    4）拆卸传动带自动张紧器。
    5）拆卸曲轴带轮。
    6）拆卸发动机侧支座。
    7）断开摇臂机油压力开关插接器：断开插接器（A）。CVT：断开插接器（B）。拆下线束夹（C）和搭铁电缆（D），见图1。

    8）拆卸摇臂机油控制阀。
    9）拆卸气缸盖罩。
    10）拆卸凸轮轴链条箱。

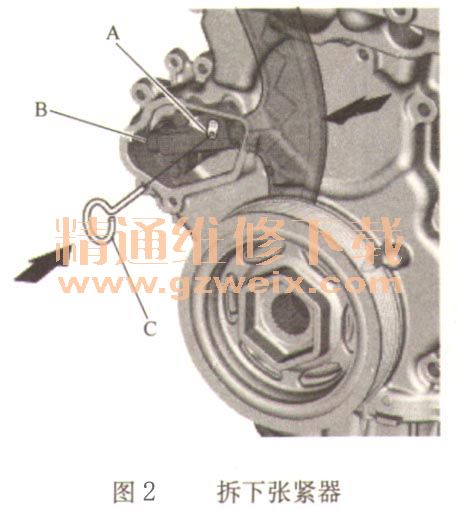

    11）松弛地安装曲轴带轮。逆时针转动曲轴以压缩凸轮轴链条自动张紧器。逆时针旋转曲轴以将锁止（A）的孔和凸轮轴链条自动张紧器（B）对齐，然后将直径1. 2mm的销（C）插入到孔中。顺时针转动曲轴以固定销。
    如果锁止的孔和凸轮轴链条自动张紧器未对齐，则再次逆时针旋转曲轴，直至对齐，然后安装销。拆下凸轮轴链条自动张紧器，见图2。拆下曲轴带轮。

    12）拆卸凸轮轴链条上部导向。
    13）拆下凸轮轴链条导向和和凸轮轴链条张紧器臂。
    14）拆卸凸轮轴链条。
