2015～2018年本田飞度1.5L L15B2/L15B3发动机正时校对

来源：本站整理作者：佚名 2019-03-20 07:40:10

2．正时链单元安装步骤
1）上止点（曲轴测）上的1号活塞。设置：将凸轮轴设置到上止点（TDC）。将曲轴链轮上的TDC标记（A）与油泵上的指针（B）对齐。拆下曲轴链轮，见图3。

2）将直径5mm的销插入凸轮轴维修孔中。图4。

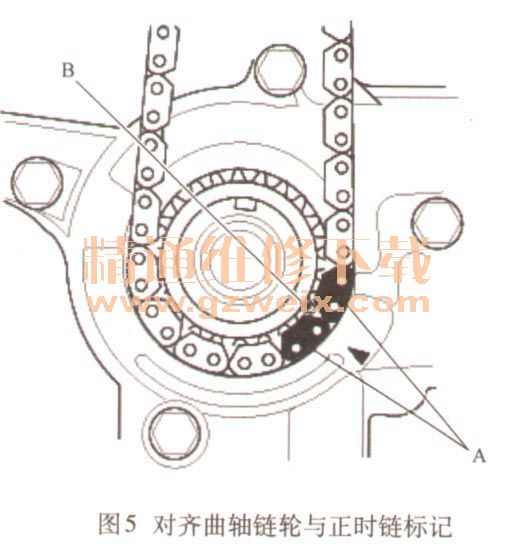

3）将凸轮轴链条安装到曲轴链轮上，有颜色的连杆片（A）与曲轴链轮上的标记（B）对齐，见图5。

将凸轮轴链条安装到VTC作动器链轮，有颜色的连杆片（A）与VTC作动器链轮上的标记（B）对齐，见图6。

将凸轮轴链条安装到排气凸轮轴，有颜色的连杆片（A）与排气凸轮轴链轮上的标记（B）对齐，见图7。
