4）安装凸轮轴链条导向和（A）和凸轮轴链条张紧器臂（B），见图8。

    5）将直径5mm的销从凸轮轴维修孔中拆下。
    6）安装凸轮轴链条导向B，见图9。

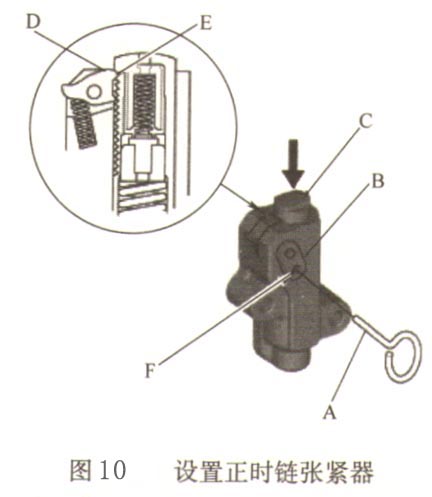

    7）更换凸轮轴链条时，压缩凸轮轴链条自动张紧器。将在拆卸期间安装的销（A）从凸轮轴链条自动张紧器上拆下。逆时针转动片（B）以释放锁止，然后压下杆（C），并将第一个凸轮（D）设置到齿条（E）的第一个边缘。将直径1. 2mm的销插回孔（F）中，见图10。

    注意：如果未按照描述设置凸轮轴链条自动张紧器，则凸轮轴链条自动张紧器会损坏。
安装凸轮轴链条自动张紧器。顺时针旋转凸轮轴链条张紧器滑块以压缩凸轮轴链条张紧器，并安装其余螺栓，然后将螺栓拧至规定力矩，见图11。将销从凸轮轴链条自动张紧器上拆下。

    8）安装凸轮轴链条箱。
    9）安装气缸盖罩。
    10）安装摇臂机油控制阀。
    11）连接插接器（摇臂机油压力开关）：连接插接器（A）。CVT：连接插接器（B）。
12）安装发动机侧支座。
13）安装曲轴带轮。
14）安装发动机底盖。
15）安装传动带自动张紧器。
16）安装传动带。
17）安装右前轮。
