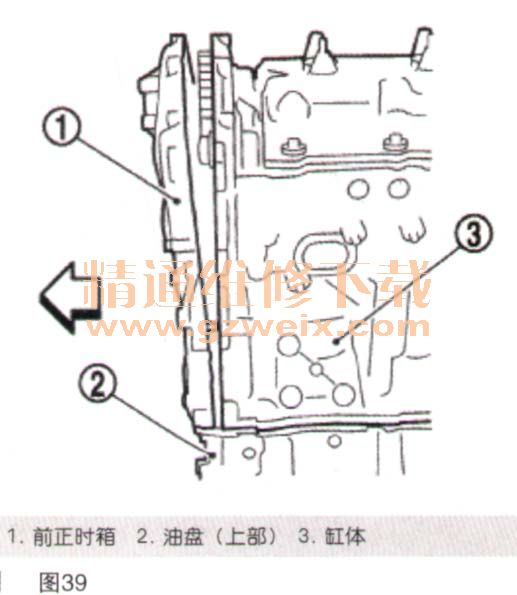

③组装前正时链条箱，如图39所示。

    ④将前正时链条箱与后正时链条箱上的销钉一起安装到其销钉孔上。
    ⑤按如图40所示的数字顺序按指定扭矩紧固安装螺栓。

    有两种安装螺栓，参考以下内容用于定位螺栓：
    ·M10螺栓：1、2、3、4、5、6、7，拧紧力矩：55N·m
    ·M6螺栓：除以上外，拧紧力矩：12.7N ．m
    ⑥所有螺栓拧紧后，重新拧紧到指定扭矩。
    警告：请务必擦拭掉与油盘（上部）表面配合时任何过量的液体胶。

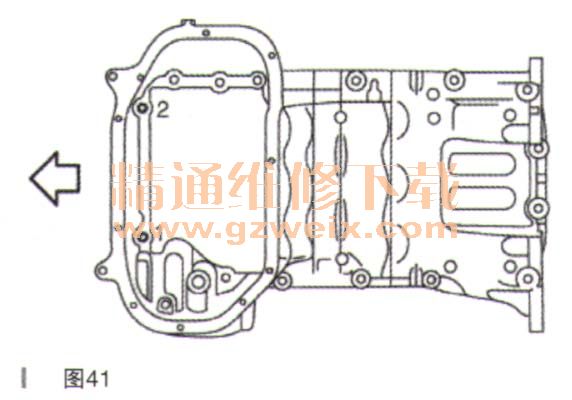

    ⑦按图41中显示的顺序在油底壳（上部）前面安装两个螺栓。

      （10）安装进气阀正时控制盖

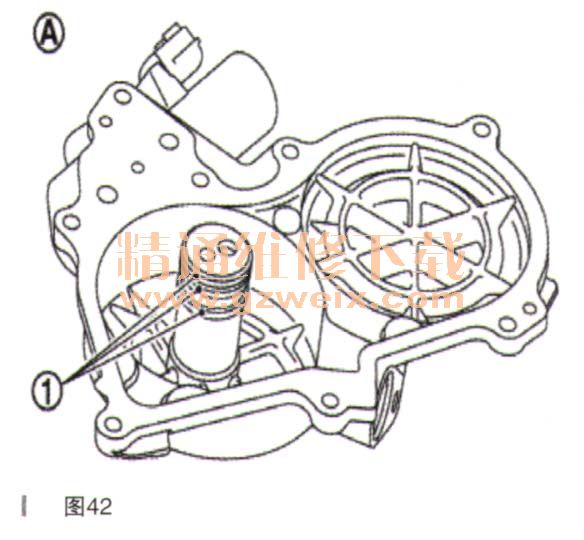

    ①在轴槽中安装新的密封环（如图42中1所示）。警告：更换密封圈时，用新的密封圈替换所有的密封圈。注：图42显示了气缸列2的一个示例。

    ②将带有新垫圈的进气阀正时控制盖安装到前正时链箱上。
    警告：将轴的两个轴孔和进气侧凸轮轴链轮的中心对准，然后插入它们。不要将密封环从轴槽中脱落。

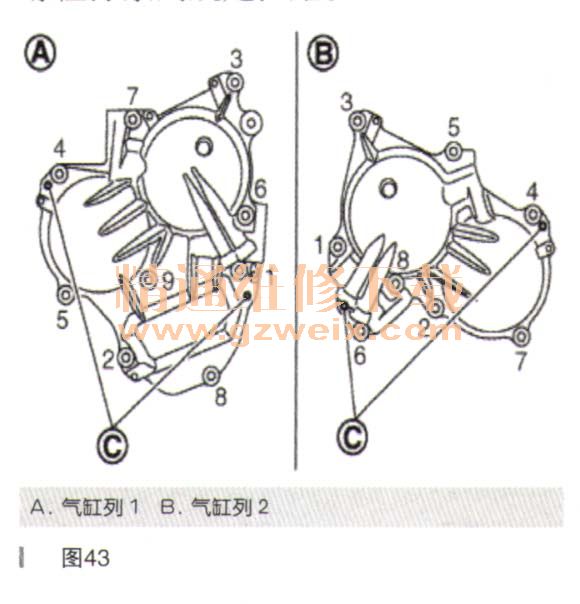

    ③小心不要从安装槽移动密封圈，用销孔对准前正时链壳上的销钉（如图43中C所示）安装进气阀正时控制盖。

    ④按图43中数字顺序拧紧安装螺栓。在所有螺栓拧紧之后，将第1号螺栓拧紧到规定扭矩。
      （11）安装油盘（下部）。
      （12）安装摇杆盖（气缸列1和气缸列2）。
