2．正时链单元安装步骤
1）检查确保曲轴链轮键槽在9点钟的位置上，如图3所示。

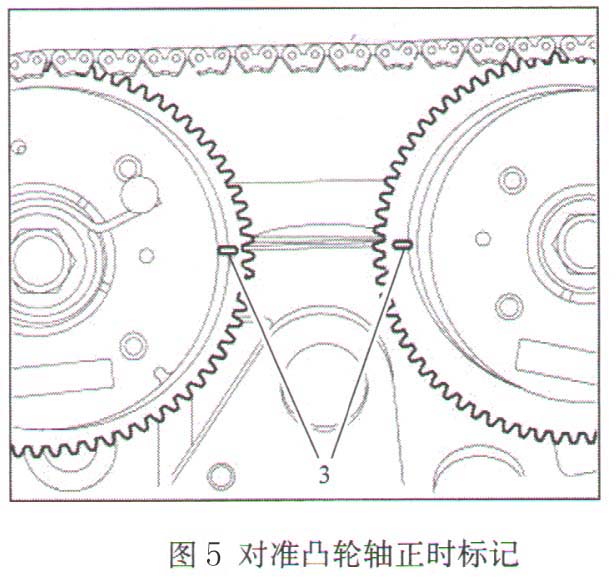

2）对准凸轮轴正时标记3，以便其平行于缸盖，并按图5相互对齐。
3）如图4所示，安装正时链导向件4,并紧固螺栓至12N·m。
4）安装正时链，确保位于链轮上的正时标记1对齐，如图2所示。
5）如图3所示，将曲轴链轮2上的正时标记与正时链上的电镀链节3对齐。定位链条，使松弛部分处于张紧器侧。
注意：保持正时链的松弛部分在张紧器侧。
6）如图4所示，安装可动的正时链摆动导向件6，并紧固螺栓至12N·m。

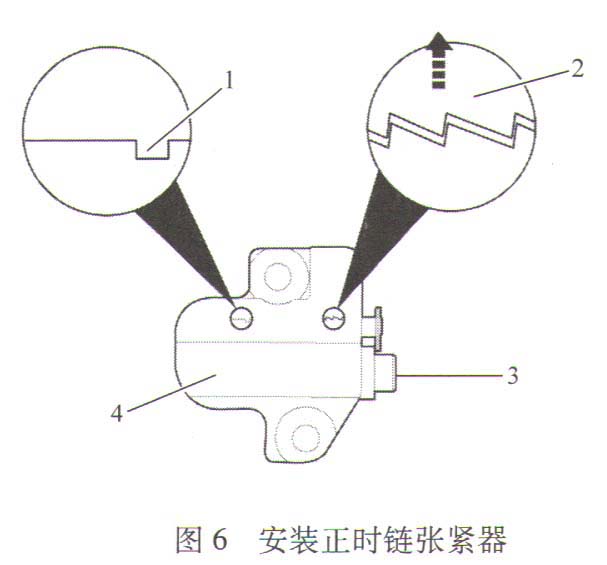

7）向上提升棘轮2，并朝张紧器体4方向向内推柱塞3，重新设置正时链张紧器4。将张紧器销8514插入到槽1内，保持张紧器柱塞在收缩位置内，如图6所示。
8）安装正时链张紧器，并紧固螺栓至12N·m。
9）卸下正时张紧器销8514。顺时针旋转曲轴两圈，直到曲轴重新定位在TDC位置，键槽在9点钟位置上，如图3所示。
10）检查凸轮轴正时标记3是否在相应的位置上，如图5所示。
11）安装前正时链盖罩。
12）安装平衡器，检查平衡器标记2和盖罩标记1是否对齐，如图1所示。
14）注入机油，起动发动机，并检查是否泄漏。
