8）在凸轮轴链轮之间安装链条导轨。
9）按如下步骤拆卸气门正时控制盖：
①如拆卸，则将气门正时控制电磁阀安装至气门正时控制盖上。
②将新的油环安装在气门正时控制盖背部的凸轮轴链轮（进气）插人点上。
③将新O形圈安装到前盖上。

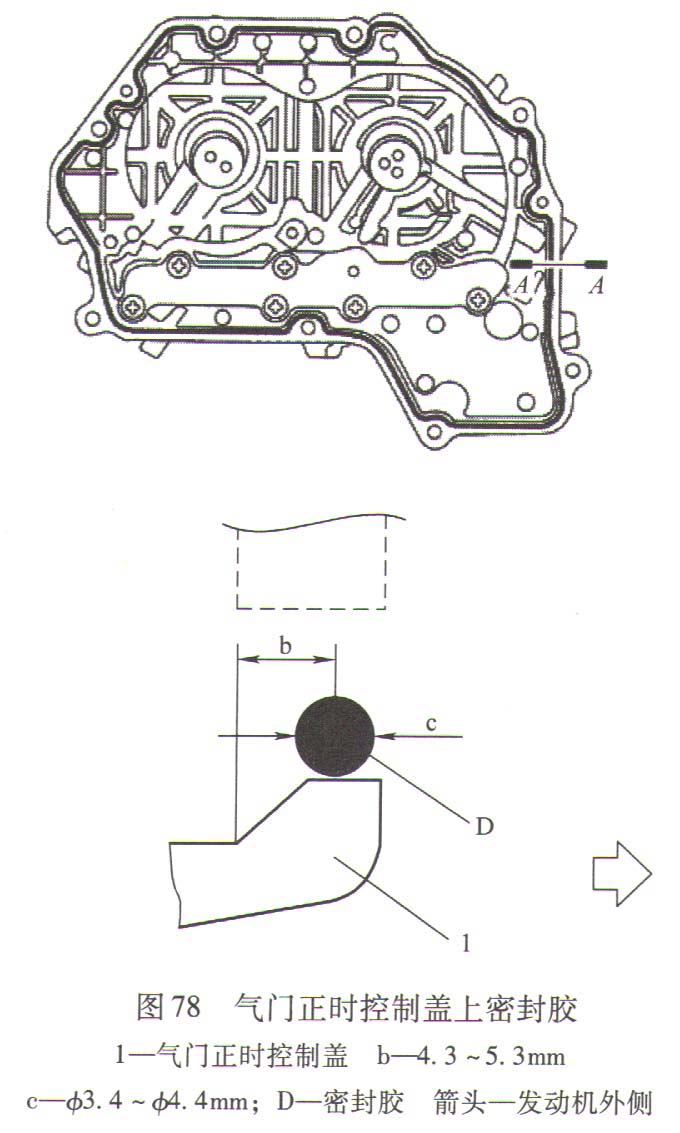

④如图78所示，使用胶管挤压器（通用维修工具）以连续点状的方式在气门正时控制盖上涂抹液态密封胶D。
请使用正品液态密封胶或同等产品。应在涂抹液态密封胶后的5 min内进行安装。切勿重复使用O形圈。

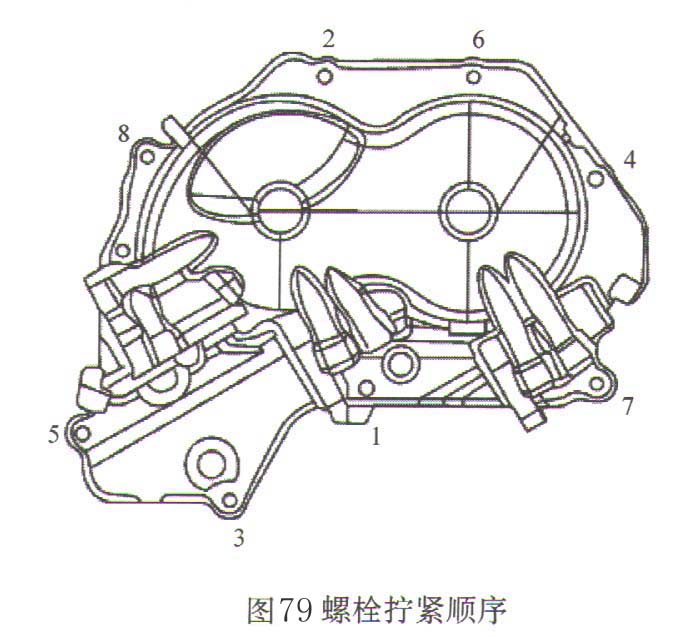

⑤按照图79所示数字的顺序拧紧装配螺栓。
10）通过对齐曲轴键插人曲轴带轮。在以塑料锤装上曲轴带轮时，请轻敲它的中心部位（非四周位置）。注意安装时请保护前油封唇缘部分，避免任何损坏。
11）拧紧曲轴带轮螺栓。用带轮固定器（通用维修工具）固定曲轴带轮，并拧紧曲轴带轮螺栓。
按以下步骤执行定角度拧紧。
①在曲轴带轮螺栓的螺纹和座面上涂抹新的发动机机油。
②拧紧曲轴带轮螺栓1。拧紧力矩：42. 1 N·m。
③在曲轴带轮2上做一个油漆标记A，使其与螺栓法兰上六个容易识别的角度标记都匹配。
④再顺时针旋转60°（角度拧紧）。移动一个角度标记B来检查拧紧角度，见图80。
12）按照与拆卸相反的顺序安装所有拆卸的零件。
