2016~2017年福特F150 3.5T发动机正时校对方法
来源:汽车维修技师  作者:佚名  2020-03-18 09:30:06

     一、专用工具/通用设备

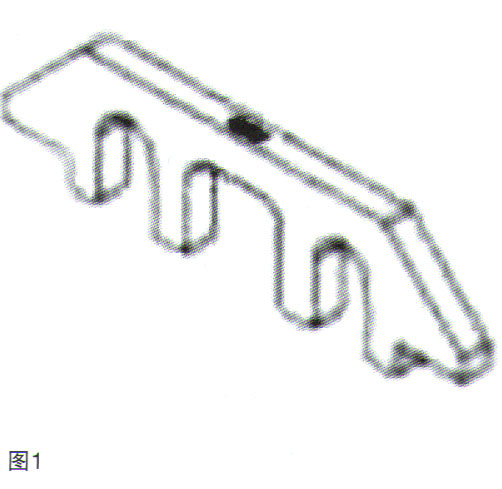

    凸轮轴固持303-1655工具,如图1所示。
      二、拆卸
    当发动机处于检修程序时,清洁十分重要。任何进入油道、冷却剂通道或油底壳的异物(包括清洁垫圈表面时产生的任何物质)都可能导致发动机故障。
    1.右侧和左侧正时链
    拆除发动机前盖板。
    2.右侧正时链

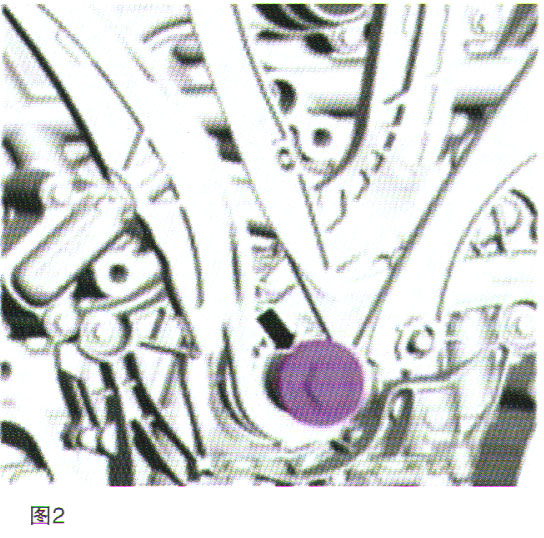

     (1)安装曲轴皮带轮螺栓,如图2所示。

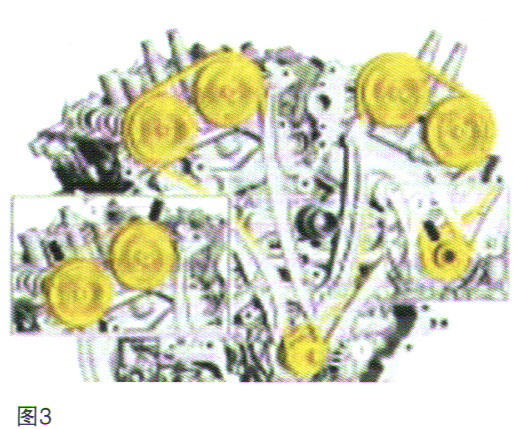

     (2)顺时针旋转曲轴。在11点钟方向放置一个曲轴链轮锁孔。验证VCT装置上的正时标记是否位于图3所示位置。

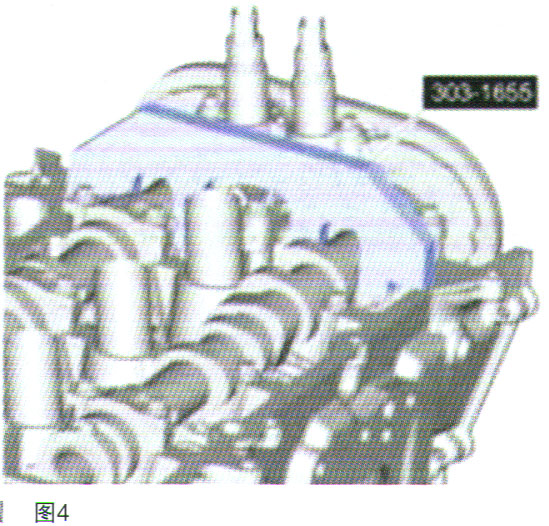

     (3)注意:凸轮轴固定工具将凸轮轴固定在TDC位置。安装专用工具:凸轮轴固持303-1655工具,如图4所示。

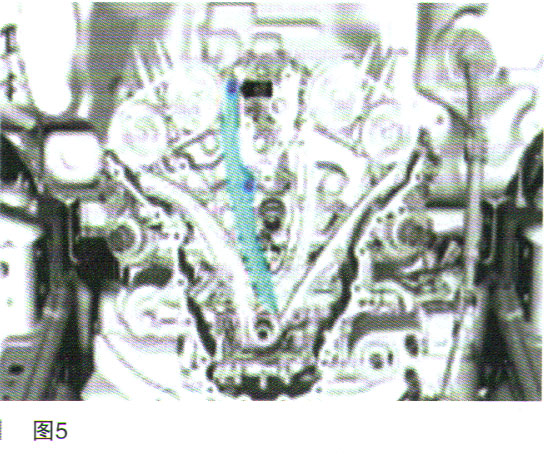

     (4)拆下螺栓和右侧正时链导管,如图5所示。

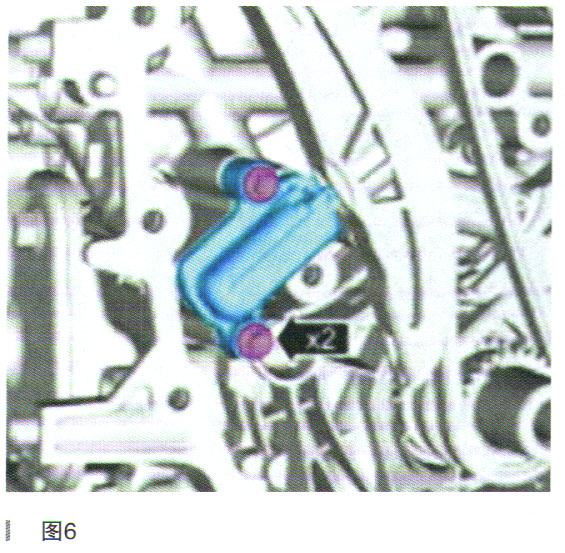

     (5)拆下螺栓和右侧正时张紧器,如图6所示。

[1] [2] [3] [4]  下一页
