3．安装
（1）安装见图8部件。扭矩：10N·m。
注：如果定时链拉紧器活塞及棘轮组件不固定在压缩位置，则遵循以下4个步骤。

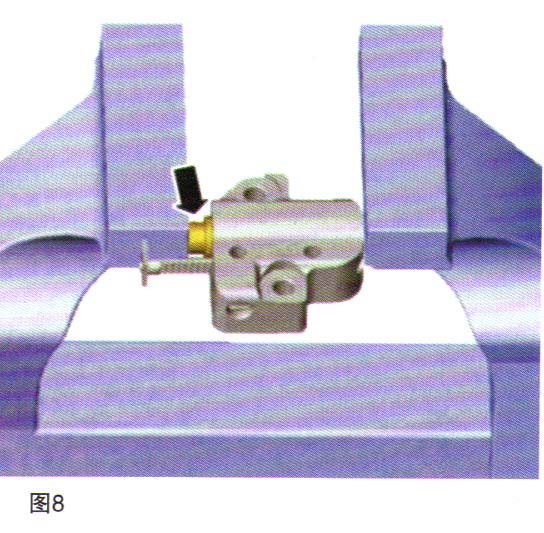

（2）不得压缩棘轮组件，这会损坏棘轮组件，使用老虎钳边缘，压缩定时链拉紧器活塞，如图8所示。

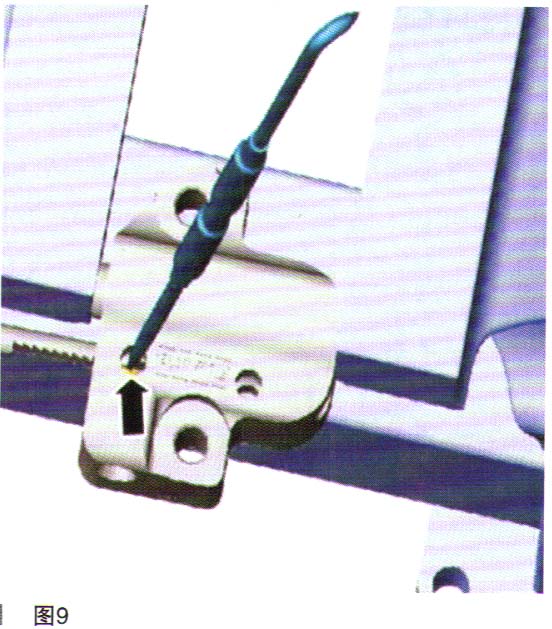

（3）使用小工具，推回或保持棘轮机构，如图9所示。

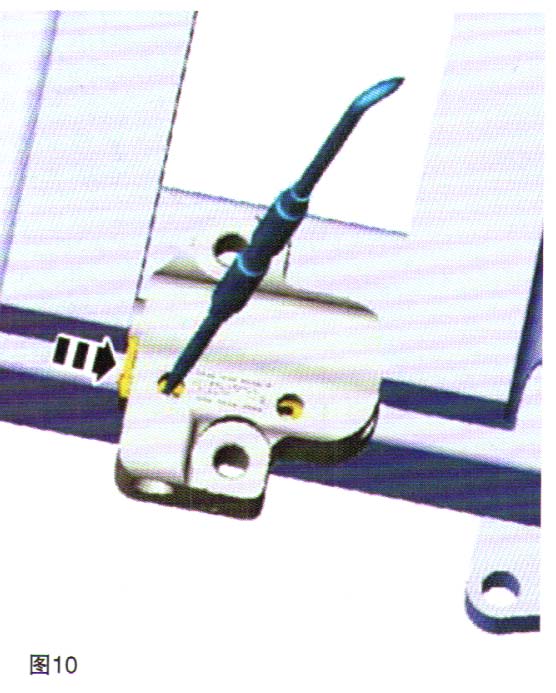

（4）当保持住棘轮机构时，将棘轮臂推回到拉紧器壳体中，如图10所示。

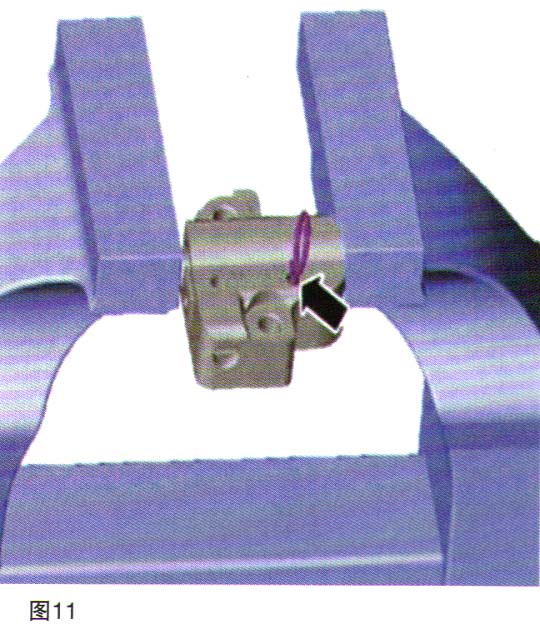

（5）将紧固销安装在拉紧器壳体的孔中，这样可以在安装时保持住棘轮组件及活塞，如图11所示。
（6）注意：拉紧器螺栓紧固之前，不得移动紧固销（见图6）。扭矩：10N·m。

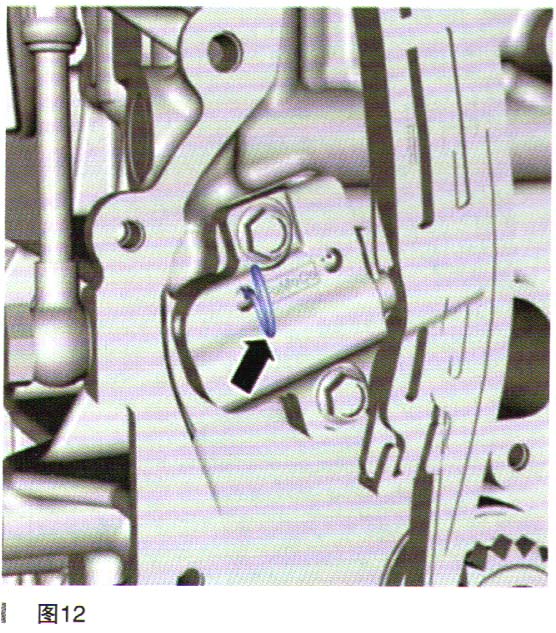

（7）拆下如图12所示部件。
8．使用开口扳手防止部件转动，部件拧紧（见图3）。拧紧扭矩：第1：40N·m，第2：60°。
（9）使用开口扳手防止部件转动，部件拧紧（见图4）。拧紧扭矩：第1: 40N·m，第2:60°。
（10）拆下专用工具：303-1565凸轮轴定位工具。
（11）安装发动机前盖板。
（12）安装高压燃油泵驱动装置。
